钢渣-锰渣复合陶粒对Cu<sup>2+</sup>的吸附机理研究

doi:10.19965/j.cnki.iwt.2021-1103

摘要/Abstract

摘要：

制备了钢渣-锰渣复合陶粒，研究其对含Cu²⁺水溶液的吸附特性。考察了钢渣-锰渣复合陶粒的材料配比、实验温度、吸附时间、搅拌速度、Cu²⁺初始质量浓度对吸附效果的影响，研究了钢渣-锰渣复合陶粒吸附Cu²⁺的等温模型和动力学模型。同时用XRD、XRF、SEM、BET对该复合陶粒进行表征，讨论钢渣-锰渣复合陶粒对Cu²⁺的吸附机理。结果表明，复合陶粒中含有大量硅酸化合物和碱性氧化物，同时具有较大的表面积，水解后对Cu²⁺有较强的吸附能力。钢渣、锰渣的最佳质量比为5∶5；温度对Cu²⁺的吸附过程影响较小。吸附过程中，搅拌速度在100~300 r/min范围内时，去除率随搅拌速度的增加而显著上升。平衡吸附时间为30 min，吸附效果最佳的Cu²⁺初始质量浓度为500 mg/L，初始质量浓度超过500 mg/L后，Cu²⁺去除率随初始质量浓度的升高而显著下降。钢渣-锰渣复合陶粒对Cu²⁺的吸附过程为单层吸附，其吸附过程符合Langmuir等温吸附模型。吸附过程中理论最大饱和吸附量为83.3 mg/g，实际最大饱和吸附量为80.69 mg/g。钢渣-锰渣复合陶粒吸附Cu²⁺符合准二级动力学模型，其吸附过程以化学吸附为主。

关键词: 钢渣, 锰渣, Cu²⁺, 陶粒, 吸附

Abstract:

Steel slag-manganese slag composite ceramsite were prepared to study the adsorption characteristics of Cu²⁺containing aqueous solution. The effects of material ratio， experimental temperature， adsorption time， stirring speed and initial mass concentration of Cu²⁺ on the adsorption rate of steel slag-manganese slag composite ceramsite were investigated， and the isothermal and kinetic models of Cu²⁺ adsorption by steel slag-manganese slag composite ceramsite were studied. The composite ceramsite were also characterized by XRD， XRF， SEM and BET， and the adsorption mechanism of Cu²⁺on steel slag-manganese slag composite ceramsite was discussed. The results showed that the composite ceramsite contained a large number of silicate compounds and basic oxides， and also had a large surface area. After hydrolysis， the ceramsite had a strong adsorption capacity for Cu²⁺. The optimal mass ratio of steel slag and manganese slag was 5∶5. The temperature has less influence on the adsorption process of Cu²⁺. During the adsorption process， the removal rate increased significantly with the increase of stirring speed when the stirring speed was in the range of 100-300 r/min. The equilibrium adsorption time was 30 minutes， and the initial mass concentration of Cu²⁺ with the best adsorption effect was 500 mg/L. After the initial mass concentration exceeded 500 mg/L， the removal rate of Cu²⁺decreased significantly with the increase of the initial mass concentration. The adsorption process of Cu²⁺ by steel slag-manganese slag composite ceramics was monolayer adsorption， and its adsorption process was in accordance with Langmuir isothermal adsorption model. The theoretical maximum saturated adsorption amount was 83.3 mg/g and the actual maximum saturated adsorption amount was 80.69 mg/g during the adsorption process. The adsorption of Cu²⁺ by steel slag-manganese slag composite ceramsite was in accordance with the quasi-secondary kinetic model， and its adsorption process was mainly chemisorption.

Key words: steel slag, manganese slag, Cu²⁺, ceramsite, adsorption

中图分类号:

李子木, 李灿华, 查雨虹, 李明晖, 都刚. 钢渣-锰渣复合陶粒对Cu²⁺的吸附机理研究[J]. 工业水处理, 2022, 42(8): 113-119.

Zimu LI, Canhua LI, Yuhong ZHA, Minghui LI, Gang DU. Study on the adsorption mechanism of Cu²⁺ by steel slag-manganese slag composite ceramics[J]. Industrial Water Treatment, 2022, 42(8): 113-119.

https://www.iwt.cn/CN/Y2022/V42/I8/113

图/表 16

表1 钢渣和锰渣的主要成分及质量分数 (%)

Table 1 Main components and mass fraction of steel slag and manganese slag

项目	CaO	SiO₂	Fe₂O₃	Al₂O₃	MgO	MnO	P₂O₅	TiO₂
钢渣	42.59	17.05	16.33	10.78	5.83	2.55	1.81	1.76
锰渣	0.829	33.63	19.98	33.38	1.16	5.91	1.20	1.84

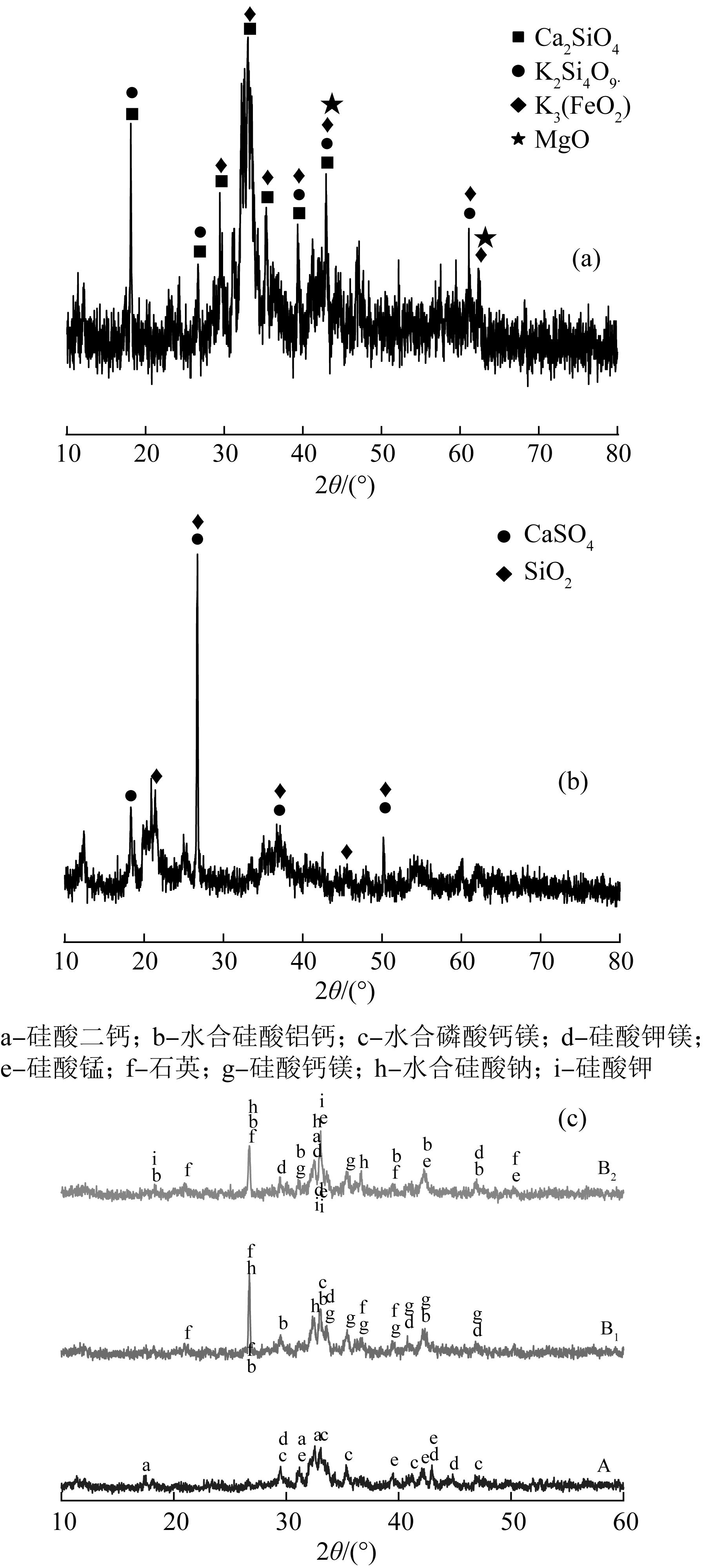

图1 钢渣（a）、锰渣（b）和钢渣-锰渣复合陶粒（c）的XRD谱图

Fig. 1 XRD of steel slag（a）， manganese slag（b） and steel slag-manganese slag composite ceramsite（c）

表2 BET数据 (Sample BET data)

Table 2

项目	钢渣	锰渣	复合陶粒B5
比表面积/（m²·g^-1）	5.596	19.512	22.234
孔容/（cm³·g^-1）	0.015	0.042	0.054

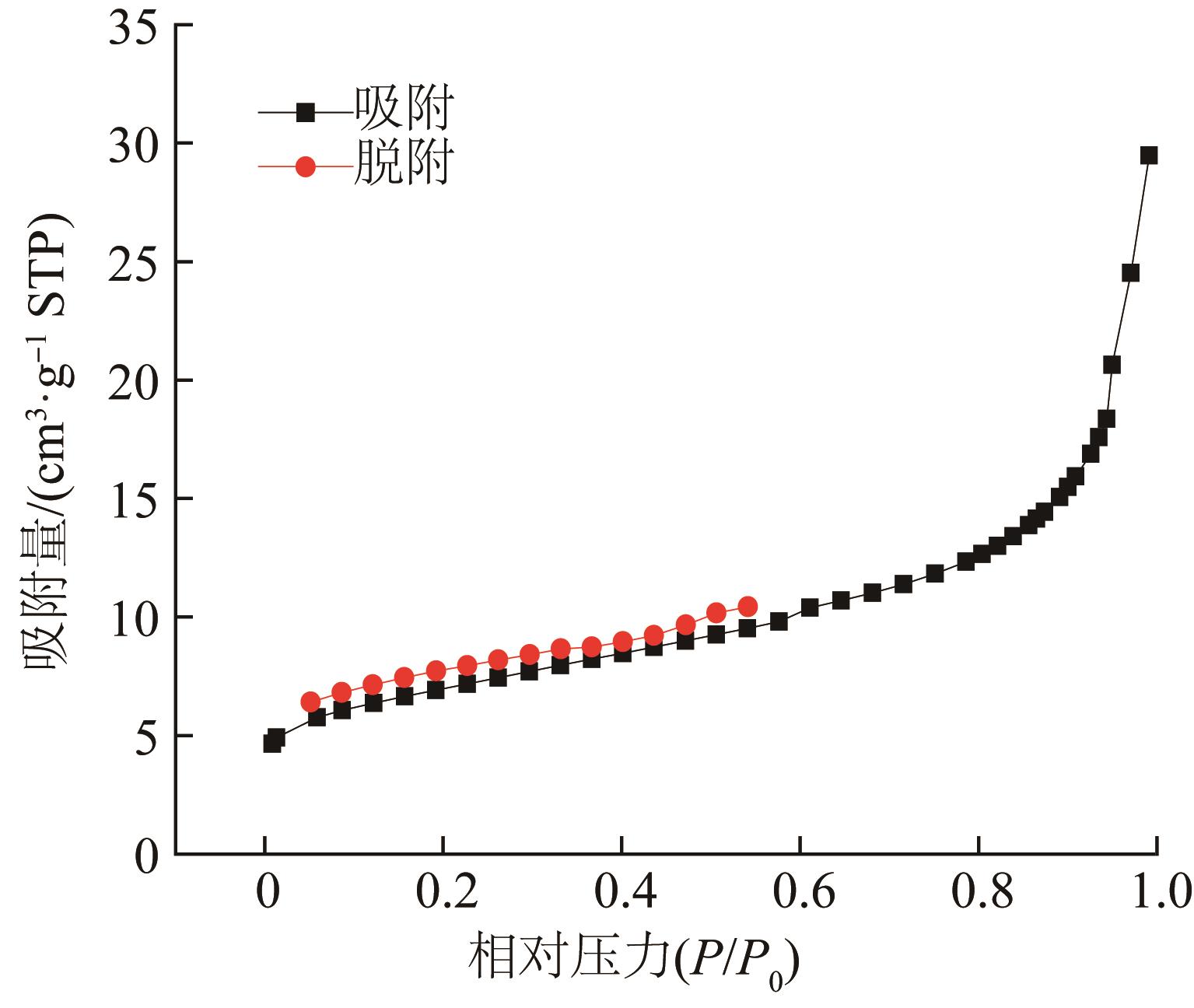

图2 钢渣-锰渣复合陶粒的吸附-脱附曲线

Fig. 2 Adsorption-desorption curve of steel slag-manganese slag composite ceramsite

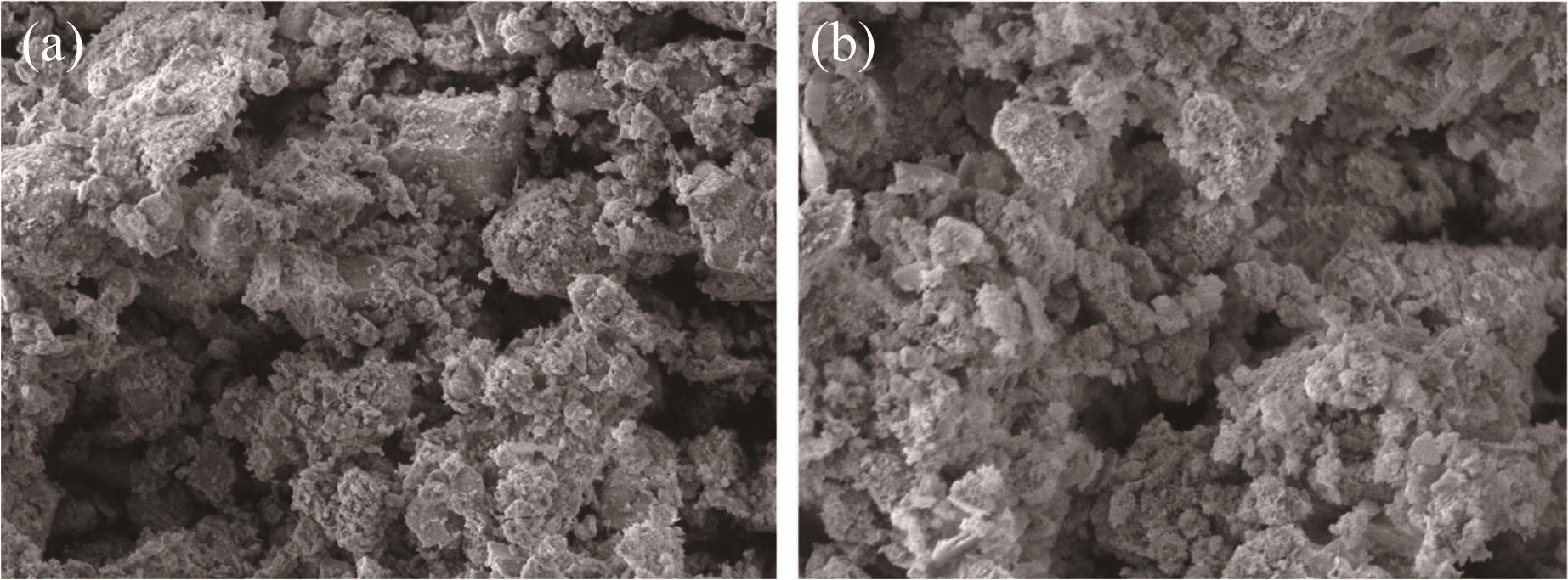

图3 吸附前（a）和吸附后（b）复合陶粒的SEM照片

Fig. 3 SEM of ceramsite before adsorption（a） and after adsorption（b）

表3 不同配比钢渣-锰渣复合陶粒对Cu²⁺的吸附效果

Table 3 The effect of steel slag-manganese slag composite ceramsite with different proportions on the adsorption of Cu²⁺

m（钢渣）∶m（锰渣）	剩余铜质量浓度/（mg·L^-1）	去除率/%
10∶0	77.03	84.59
9∶1	15.7	96.86
8∶2	76.14	84.77
7∶3	53.91	89.22
6∶4	32.68	93.46
5∶5	14.75	97.05
4∶6	53.49	89.30
3∶7	106.49	78.70
2∶8	178.2	64.36
1∶9	318.27	36.35
0∶10	470	6

表4 吸附时间对钢渣-锰渣复合陶粒吸附Cu²⁺效果的影响

Table 4 The effect of adsorption time on the adsorption of Cu²⁺ by steel slag-manganese slag composite ceramsite

吸附时间/min	剩余铜质量浓度/（mg·L^-1）	去除率/%
1	356.55	29
3	314.46	37
6	238.14	52
10	135.28	73
15	70.1	86
20	36.4	93
25	24.86	95
30	0.11	100
35	0.02	100

表5 温度对钢渣-锰渣复合陶粒吸附Cu²⁺的影响

Table 5 The effect of reaction temperature on the adsorption of Cu²⁺ by steel slag-manganese slag composite ceramsite

温度/℃	剩余铜质量浓度/（mg·L^-1）	去除率/%
25	4.773	99.04
35	0.588	99.88
45	0.422	99.91
50	0.364	99.93
60	0.112	99.98
65	0.149	99.97

表6 搅拌速度对钢渣-锰渣复合陶粒吸附Cu²⁺的影响

Table 6 The effect of stirring speed on the adsorption of Cu²⁺ by steel slag-manganese slag composite ceramsite

搅拌速度/（r·min^-1）	剩余铜质量浓度/（mg·L^-1）	去除率/%
100	193.2	61.36
150	101.81	79.64
200	53.65	89.27
250	25.91	94.82
300	0.21	99.96
350	0.10	99.98
400	0.01	100
450	0.005	100

表7 初始质量浓度对钢渣-锰渣复合陶粒吸附Cu²⁺的影响

Table 7 The effect of initial mass concentration on the adsorption of Cu²⁺ by steel slag-manganese slag composite ceramsite

初始质量浓度/（mg·L^-1）	剩余铜质量浓度/（mg·L^-1）	去除率/%
200	0.23	100
300	0.24	100
400	2.21	99
500	2.51	99
600	29.82	95
700	55.28	92
800	80.96	90

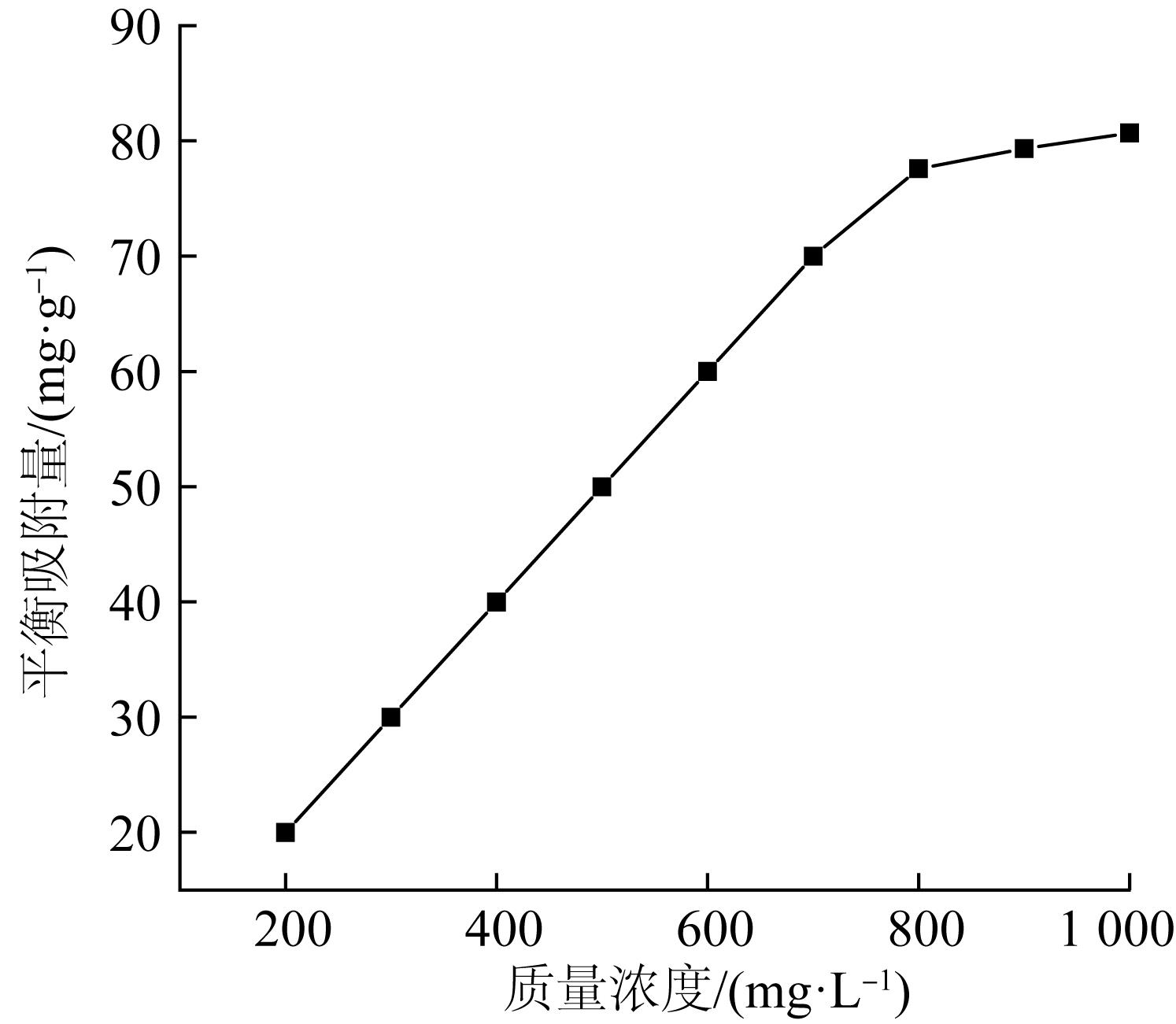

图4 Cu²⁺的等温吸附曲线

Fig. 4 Cu²⁺ adsorption isotherm curve

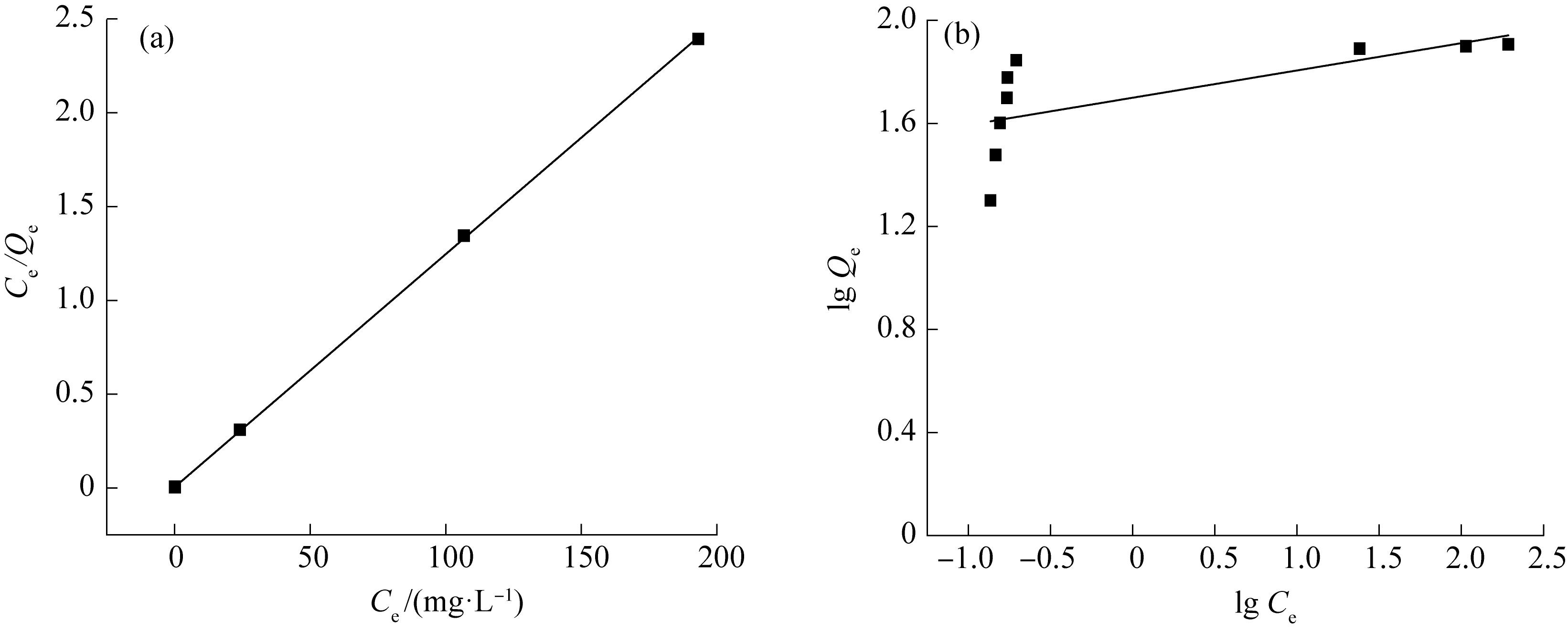

图5 Langmuir等温吸附方程（a）和Freundlich等温吸附方程（b）

Fig. 5 Langmuir isotherm adsorption equation（a）and Freundlich isotherm adsorption equation（b）

表8 等温吸附方程中的参数

Table 8 Parameters in isothermal adsorption equation

等温吸附模型	参数	数值
Langmuir等温吸附模型	K _L/（L·mg^-1）	2.80
	q _max/（mg·g^-1）	83.3
	R ²	0.99
Freundlich等温吸附模型	K _F/〔mg·g^-1·（L·mg^-1） $1 n$ 〕	50.07
	n	9.44
	R ²	0.46

表8 等温吸附方程中的参数

Table 8 Parameters in isothermal adsorption equation

等温吸附模型	参数	数值
Langmuir等温吸附模型	K _L/（L·mg^-1）	2.80
	q _max/（mg·g^-1）	83.3
	R ²	0.99
Freundlich等温吸附模型	K _F/〔mg·g^-1·（L·mg^-1） $1 n$ 〕	50.07
	n	9.44
	R ²	0.46

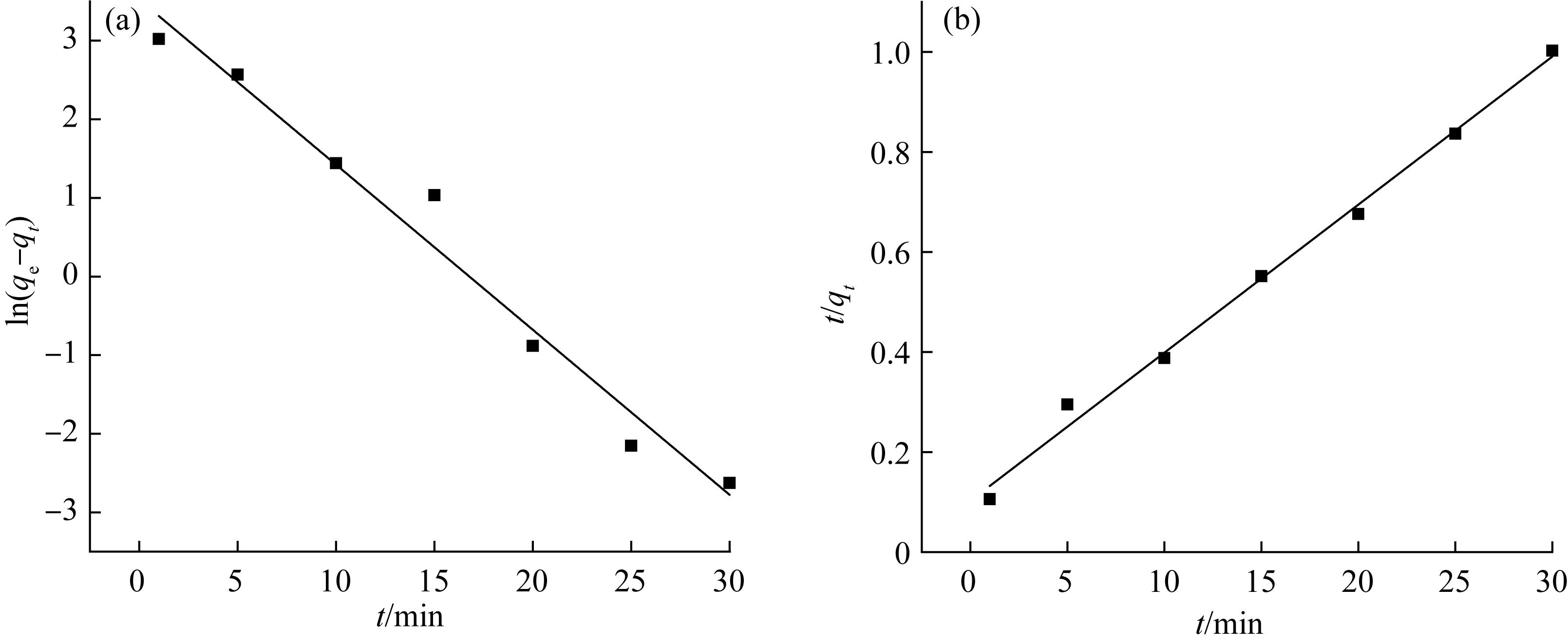

图6 准一级动力学模型（a）和准二级动力学模型（b）拟合曲线

Fig. 6 Fitting curves of quasi-first-order kinetic model（a）and quasi-second-order kinetic model（b）

表9 动力学模型参数

Table 9 Parameters in the kinetic model

项目	参数	数值
准一级动力学模型	k ₁/min^-1	0.21
	q _e/（mg·g^-1）	33.93
	R ²	0.97
准二级动力学模型	k ₂/（g·mg^-1·min^-1）	0.01
	q _e/（mg·g^-1）	33.78
	R ²	0.99

表10 吸附剂浸出重金属含量 (mg/L)

Table 10 Heavy metal content by TCLP method

项目	Cr	Hg	Cu	Zn	Pb
A	nd	nd	nd	nd	nd
B1	0.008 3	nd	0.000 20	nd	nd
B2	0.020	nd	nd	nd	nd
标准阈值	10	0.05	50	50	3

参考文献 9

1	张龙强. 钢渣处理含铅、镉废水的性能研究［D］. 南京：南京理工大学， 2015.
	ZHANG Longqiang. Study on lead and cadmium removal from wastewater by steel slag［D］. Nanjing： Nanjing University of Science and Technology， 2015.
2	曾越，李徐立，陈宇驰，等. 电解锰渣基方沸石的制备及其对Pb²⁺的吸附性能［J］. 环境工程， 2020， 38（11）： 175-179.
	ZENG Yue， LI Xuli， CHEN Yuchi， et al. Preparation of analcite based on electrolytic manganese slag and study on its Pb²⁺ adsorption property［J］. Environmental Engineering， 2020， 38（11）： 175-179.
3	韩毅，周旻，万沙，等. 利用电解锰渣激发制备矿渣基胶凝材料的研究［J］. 环境科学与技术， 2019， 42（1）： 1-7.
	HAN Yi， ZHOU Min， WAN Sha， et al. Research on preparation of slag based cementing materials by electrolytic manganese residue［J］. Environmental Science ＆ Technology， 2019， 42（1）： 1-7.
4	王冰，张宝焓. 钢渣复合陶粒的制备及去除水中铅的研究［J］. 辽宁化工， 2020， 49（3）： 242-244. doi:10.3969/j.issn.1004-0935.2020.03.007
	WANG Bing， ZHANG Baohan. Study on preparation of steel slag composite ceramsite and its adsorption performance for lead ions in wastewater［J］. Liaoning Chemical Industry， 2020， 49（3）： 242-244. doi:10.3969/j.issn.1004-0935.2020.03.007
5	朱李俊，王文君，金强. 用钢渣除去废水中的Cr（Ⅲ）和Cr（Ⅵ）试验［J］. 矿产综合利用， 2019（5）： 98-101.
	ZHU Lijun， WANG Wenjun， JIN Qiang. Removal of Cr（Ⅲ） and Cr（Ⅵ） in wastewater by steel slag［J］. Multipurpose Utilization of Mineral Resources， 2019（5）： 98-101.
6	魏世勇. 几种吸附剂对氟的吸附特性的研究［J］. 湖北民族学院学报（自然科学版）， 2008， 26（1）： 81-84.
	WEI Shiyong. Adsorption characters of fluoride by several absorbents［J］. Journal of Hubei Institute for Nationalities （Natural Science Edition）， 2008， 26（1）： 81-84.
7	王传岭，于敏，周子媚. 柚子皮生物炭对铜离子的吸附［J］. 山东化工， 2020， 49（19）： 16-18. doi:10.3969/j.issn.1008-021X.2020.19.007
	WANG Chuanling， YU Min， ZHOU Zimei. Adsorption of copper ions by biochar of pomelo peel［J］. Shandong Chemical Industry， 2020， 49（19）： 16-18. doi:10.3969/j.issn.1008-021X.2020.19.007
8	余泽峰，宋卫锋，王超，等. CTAB改性地聚合物同时去除Cu（Ⅱ）和Cr（Ⅵ）［J］. 环境科学学报， 2020， 40（3）： 968-975.
	YU Zefeng， SONG Weifeng， WANG Chao， et al. Simultaneous removal of Cu（Ⅱ） and Cr（Ⅵ） with CTAB modified geopolymer［J］. Acta Scientiae Circumstantiae， 2020， 40（3）： 968-975.
9	LIU Yu. New insights into pseudo-second-order kinetic equation for adsorption［J］. Colloids and Surfaces A： Physicochemical and Engineering Aspects， 2008， 320（1/2/3）： 275-278. doi:10.1016/j.colsurfa.2008.01.032

[1]	唐恒军, 邱彪, 司马卫平, 唐建. 酸改性酒糟生物炭对Cr（Ⅵ）的去除性能研究[J]. 工业水处理, 2025, 45(3): 144-151.
[2]	江惟, 蔡萧蝶, 文昕宇, 陈思莉, 王劲松, 张政科. 介孔硅/海藻酸钠复合材料的制备及其对放射性Sr²⁺的去除[J]. 工业水处理, 2025, 45(3): 90-98.
[3]	李秀玲, 宾冰, 龚盈盈, 武哲, 曾湘楚. 铁锰改性桑枝生物炭的构筑及其对水体磷的吸附[J]. 工业水处理, 2025, 45(3): 175-184.
[4]	王庆元, 张彦平, 李一兵, 李芬. 农膜-秸秆生物质炭对亚甲基蓝的吸附性能[J]. 工业水处理, 2025, 45(3): 110-120.
[5]	陈亚松, 苗时雨, 张驰, 李明然, 王佳琪, 张燕羽, 姜伟. 除磷吸附材料的制备及吸附机制研究进展[J]. 工业水处理, 2025, 45(2): 1-9.
[6]	王文豪, 程业兴, 王雨银, 侯婷婷, 吴晓峰, 李玉才. 不同种类活性炭对mZVI/活性炭吸附还原Cr（Ⅵ）的影响[J]. 工业水处理, 2025, 45(2): 150-158.
[7]	彭先春, 郑丽丽, 鹿浩然, 王赭枫, 朱正, 梁文艳. 硫/钢渣复合基质去除低碳源地表水中硝酸盐[J]. 工业水处理, 2025, 45(1): 41-48.
[8]	郑国庆, 黄煜坤, 韩要丛, 薛兴勇, 卢彦越, 蓝丽红, 陈贞南. 锰渣活化过一硫酸盐降解罗丹明B[J]. 工业水处理, 2025, 45(1): 79-86.
[9]	刘清, 黄健滨, 李伟凡, 招国栋, 杨景景. 单宁酸复合海藻酸钠微球富集U（Ⅵ）的性能[J]. 工业水处理, 2025, 45(1): 58-65.
[10]	张伟业, 申婧, 潘子鹤, 宋一朋, 成怀刚, 张慧荣. 饱和活性炭热再生过程残余物形成及影响因素分析[J]. 工业水处理, 2025, 45(1): 17-25.
[11]	张翠红, 王靖, 王洁, 袁文蛟. 季铵盐改性二氧化硅的制备及其吸附钒（Ⅴ）的性能[J]. 工业水处理, 2025, 45(1): 104-114.
[12]	邓志华, 刘蕊, 李碧青. 不同生物炭的制备及其对重金属和抗生素的吸附性能[J]. 工业水处理, 2025, 45(1): 94-103.
[13]	郭紫瑞, 李红艳, 张峰, 崔佳丽, 杨群, 李赟. Fe₂O₃-CuO/rCG催化降解水中苯并三氮唑的效能与机理[J]. 工业水处理, 2024, 44(9): 118-126.
[14]	邓钦, 钟溢健, 李金城, 时慧慧, 韦春满, 覃佳佳. 新型除磷填料的制备及再生能力试验[J]. 工业水处理, 2024, 44(8): 140-148.
[15]	刘畅益, 田佳旺, 张浩东, 秦哲. 改性芦苇材料的吸附脱氮性能及其资源化探究[J]. 工业水处理, 2024, 44(8): 122-132.

选择文件类型/文献管理软件名称

选择包含的内容

钢渣-锰渣复合陶粒对Cu²⁺的吸附机理研究

Study on the adsorption mechanism of Cu²⁺ by steel slag-manganese slag composite ceramics

RichHTML

PDF

可视化

被引次数

摘要/Abstract

引用本文

使用本文

图/表 16

参考文献 9

相关文章 15

编辑推荐

Metrics

本文评价

模态框（Modal）标题

选择文件类型/文献管理软件名称

选择包含的内容

钢渣-锰渣复合陶粒对Cu2+的吸附机理研究

Study on the adsorption mechanism of Cu2+ by steel slag-manganese slag composite ceramics

RichHTML

PDF

可视化

被引次数

摘要/Abstract

引用本文

使用本文

图/表 16

参考文献 9

相关文章 15

编辑推荐

Metrics

本文评价

钢渣-锰渣复合陶粒对Cu²⁺的吸附机理研究

Study on the adsorption mechanism of Cu²⁺ by steel slag-manganese slag composite ceramics
