钛酸盐/活性炭吸附协同光催化去除水中4-氯酚

doi:10.19965/j.cnki.iwt.2022-0020

摘要/Abstract

摘要：

通过一步水热法制备了一种钛酸盐/活性炭复合材料（TAC），可高效吸附水中污染物实现预富集，进而在紫外光下光催化降解污染物。研究显示，TAC可在5 min内吸附86.9%的4-氯酚（4-CP），具有比活性炭更快的吸附速率和更大的吸附量，得益于微碳改性钛酸盐后对4-CP的毛细管凝聚作用。TAC可在4 h内光催化降解95.6%预富集的4-CP，实现85.8%的脱氯率。TAC光催化性能显著提升的机理在于其中的活性炭和微碳组分可高效传导光激发生成的光生电子，由此抑制光生载流子复合。猝灭实验与自由基鉴定证实羟基自由基（·OH）是主要活性物种，并通过福井指数理论计算结合中间产物鉴定，确定了4-CP的降解路径主要为·OH取代所导致的C—Cl键断裂及·OH加成。

关键词: 钛酸盐, 活性炭, 预富集, 光催化降解

Abstract:

Titanate/activated carbon composite（TAC） was synthesized through a one⁃step hydrothermal treatment method， which could efficiently pre⁃concentrate the target organic pollutant through adsorption in water， and then degraded through photocatalysis under UV light. Results showed that TAC achieved 86.9% of 4-chlorophenol （4-CP） adsorption within 5 min， demonstrating that TAC had faster adsorption kinetic rate and larger adsorption capacity compared with original activated carbon. Moreover， TAC could degrade 95.6% of pre⁃concentrated 4-CP within 4 h through photocatalysis and achieved 85.8% of dechlorination rate. The mechanism enhanced photocatalytic activity of TAC was attributed to the activated carbon and micro⁃carbon components， which could efficiently transfer the photo⁃excited electron， thus inhibiting the recombination of photo⁃generated charge carrier. Hydroxyl radicals（·OH） were proved to be the main reactive species in this reaction system via radical quenching test and radical identification. Meanwhile， the degradation pathway of 4-CP was also confirmed through theoretical calculation on Fukui index and intermediates analysis， which proceeded as C—Cl cleavage after ·OH substitution and ·OH addition.

Key words: titanate, activated carbon, pre?concentration, photocatalytic degradation

中图分类号:

刘月, 钱天伟, 刘晓娜, 冀豪栋, 李璠, 刘文. 钛酸盐/活性炭吸附协同光催化去除水中4-氯酚[J]. 工业水处理, 2022, 42(2): 67-74.

Yue LIU, Tianwei QIAN, Xiaona LIU, Haodong JI, Fan LI, Wen LIU. Synergy of adsorption and photocatalysis for 4-chlorophenol removal using titanate/activated carbon[J]. Industrial Water Treatment, 2022, 42(2): 67-74.

https://www.iwt.cn/CN/Y2022/V42/I2/67

图/表 9

图1 TAC的SEM图（a）~（b）；XRD图（c）；紫外-可见漫反射光谱（d）

Fig. 1 SEM images（a）~（b），XRD pattern（c） and UV-vis DRS spectra（d）of TAC

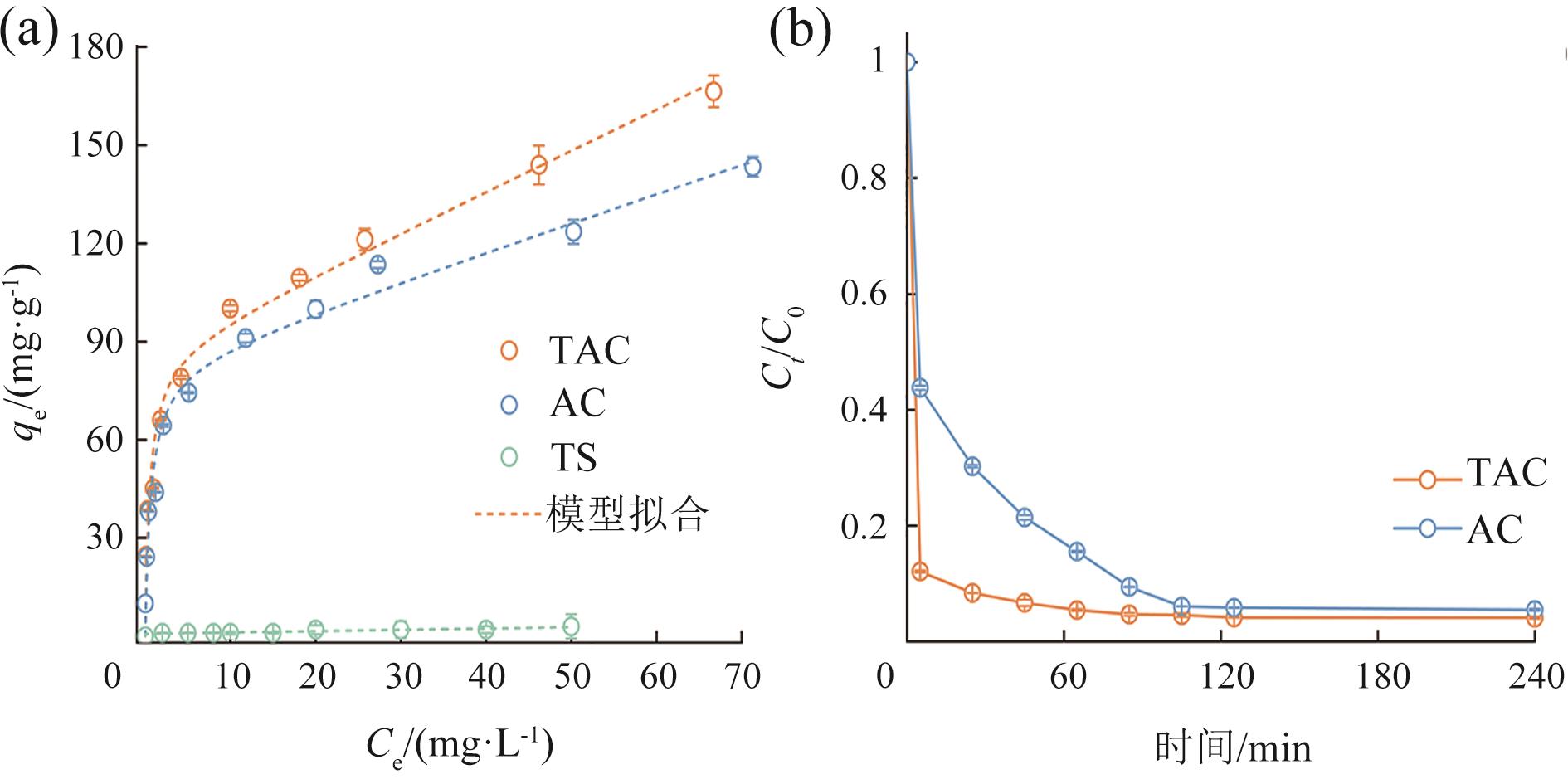

图2 不同材料对4-CP的吸附性能

Fig. 2 Adsorption properties of 4-CP by various materials

表1 不同材料对4-CP的吸附动力学拟合参数

Table 1 Model fitting parameters of 4-CP adsorption kinetics by different materials

材料	准一级动力学		准二级动力学
材料	k ₁/min^-1	R ²	k ₂/（g∙mg ^-1∙min^-1）	R ²
TAC	0.128	0.924	0.033 1	0.992
AC	0.063	0.938	0.014 9	0.989

表2 不同材料对4-CP的吸附等温线拟合参数

Table 2 Model fitting parameters of 4-CP adsorption isotherms by different materials

材料	Langmuir模型			Freundlich模型			双位点模型
材料	Q _max/（mg·g^-1）	b/（L·mg^-1）	R ²	K _F/（mg·g^-1·L^1/ ⁿ ·mg^-1/ ⁿ ）	1/n	R ²	K _d/（L·g^-1）	Q _max/（mg·g^-1）	b/（L·mg^-1）	R ²
TAC	144.77	0.38	0.854	51.66	0.27	0.944	1.24	87.02	1.89	0.982
AC	124.89	0.43	0.865	47.42	0.25	0.951	0.94	83.16	1.54	0.974

图3 TAC光催化降解废水的工艺装置示意（a）；微碳改性钛酸盐纳米管结构及吸附4-CP的机理（b）

Fig. 3 Schematic on process of TAC used for photocatalytic degradation of wastewater（a）， mechanism on structure of micro-carbon modified titanate nanotubes and adsorption of 4-CP（b）

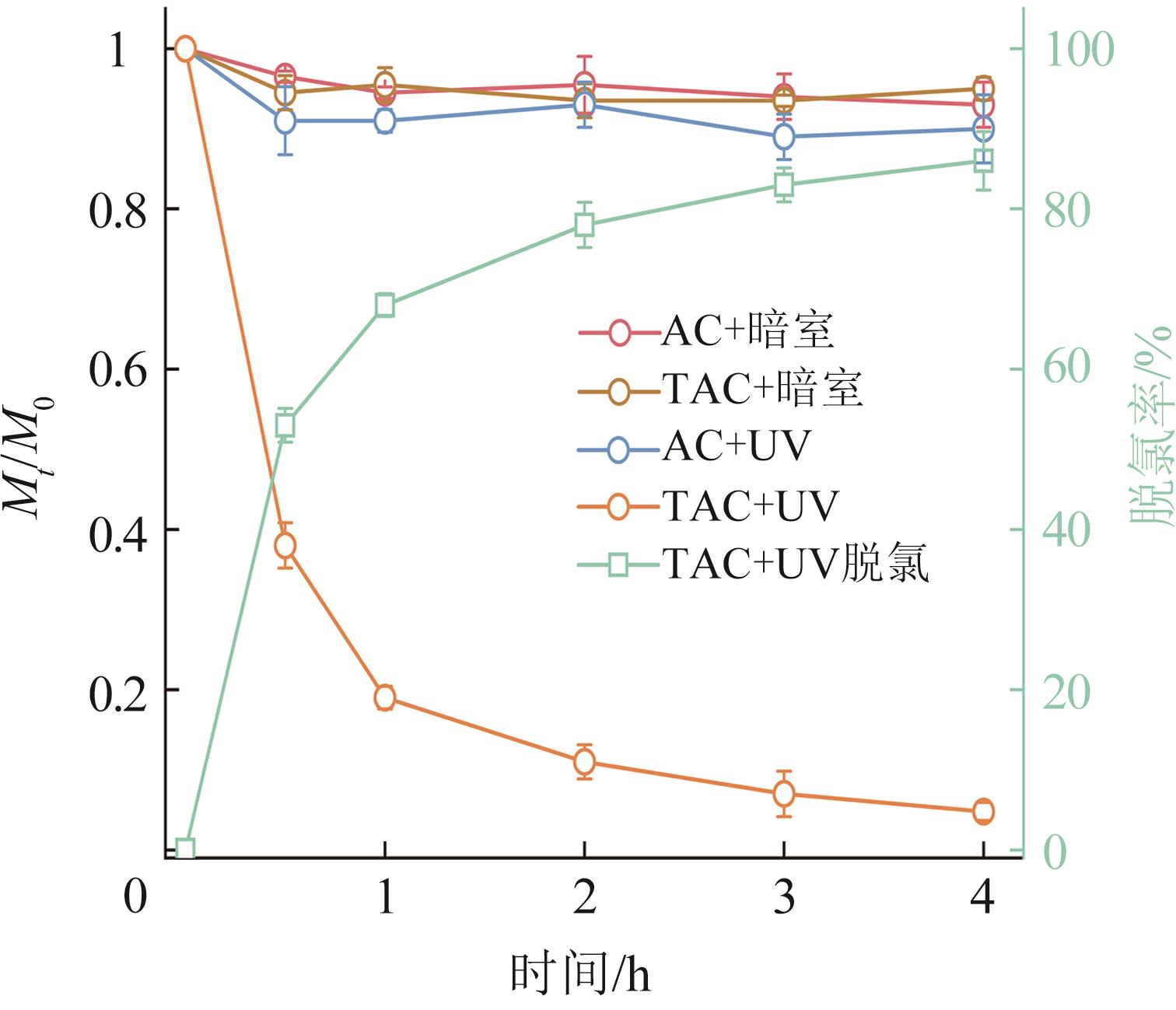

图4 不同材料对预吸附的4-CP光催化降解动力学

Fig. 4 Photocatalytic degradation kinetics of 4-CP by various materials after pre⁃adsorption

表3 不同材料光催化降解4-CP性能对比

Table 3 Comparison of 4-CP photocatalytic degradation by various materials

材料名称	投加剂质量浓度/（g·L^-1）	反应时间/h	去除率/%	降解速率常数/h^-1
本研究TAC	0.5	4	95.6	0.854
石墨烯/TNS^〔1〕	0.2	2	99.2	1.2
Ag/TiO₂ ^〔18〕	5.0	2	98.2	N/A
CdSe/TiO₂ ^〔19〕	1.2	3	90	0.810
Nb₂O₅/石墨烯^〔20〕	1.0	5	94	0.542
P- TiO₂ ^〔21〕	12.5	4.5	88	0.450
Cr-TiO₂ ^〔22〕	N/A	6.5	90.7	N/A
g-C₃N₄/Ag₃PO₄ ^〔23〕	1.0	3	96.5	1.08
ZnWO₄ ^〔24〕	0.5	3	99.8	N/A
ZnFe₂O₄ ^〔25〕	1.0	6	100	0.429

图5 猝灭剂对TAC光催化降解4-CP脱氯的影响（a）； ESR自由基检测谱图（b）

Fig. 5 Effects of scavengers on photocatalytic dechlorination of 4-CP by TAC（a）， ESR spectra on radicals analysis（b）

图6 4-CP反应活性位点和光催化降解路径（a）4-CP分子结构图；（b）4-CP分子的最高占据分子轨道（HOMO）和最低未占据分子轨道（LUMO）分布；（c）基于自然布局分析的4-CP分子福井指数分布（f ^-）；（d）4-CP分子受·OH攻击的降解路径

Fig. 6 Reactive sites and photocatalytic degradation pathway of 4-CP

参考文献 25

1	LI Fan， DU Penghui， LIU Wen，et al. Hydrothermal synthesis of graphene grafted titania/titanate nanosheets for photocatalytic degradation of 4-chlorophenol：Solar⁃light⁃driven photocatalytic activity and computational chemistry analysis［J］. Chemical Engineering Journal，2018，331：685-694. doi:10.1016/j.cej.2017.09.036
2	SOROKIN A， MEUNIER B， SÉRIS J L. Efficient oxidative dechlorination and aromatic ring cleavage of chlorinated phenols catalyzed by iron sulfophthalocyanine［J］. Science，1995，268（5214）：1163-1166. doi:10.1126/science.268.5214.1163
3	冀豪栋，孙丰宾，赖波，等. 臭氧消毒研究进展及对新型冠状病毒的灭活启示［J］. 工业水处理，2021，41（11）：1-8.
	JI Haodong， SUN Fengbin， LAI Bo，et al. Research progress in ozone disinfection and implication in inactivation of SARS-CoV-2［J］. Industrial Water Treatment，2021，41（11）：1-8.
4	常方，黄韬博，陈龙，等. 不同光波长对类石墨相氮化碳催化降解莫西沙星的机理探究［J］. 环境化学，2020，39（3）：31-38. doi:10.7524/j.issn.0254-6108.2019102206
	CHANG Fang， HUANG Taobo， CHEN Long，et al. Photocatalytic degradation mechanism of moxifloxacin by g-C₃N₄ under various light wavelengths［J］. Environmental Chemistry，2020，39（3）：31-38. doi:10.7524/j.issn.0254-6108.2019102206
5	PERA⁃TITUS M， GARCÍA⁃MOLINA V， BAÑOS M A，et al. Degradation of chlorophenols by means of advanced oxidation processes：A general review［J］. Applied Catalysis B：Environmental，2004，47（4）：219-256. doi:10.1016/j.apcatb.2003.09.010
6	GARBA Z N， ZHOU Weiming， LAWAN I，et al. An overview of chlorophenols as contaminants and their removal from wastewater by adsorption：A review［J］. Journal of Environmental Management，2019，241：59-75. doi:10.1016/j.jenvman.2019.04.004
7	LI Fan， WEI Zongsu， HE Ke，et al. A concentrate⁃and⁃destroy technique for degradation of perfluorooctanoic acid in water using a new adsorptive photocatalyst［J］. Water Research，2020，185：116219. doi:10.1016/j.watres.2020.116219
8	ZHU Yangmo， XU Tianyuan， ZHAO Dongye，et al. Adsorption and solid⁃phase photocatalytic degradation of perfluorooctane sulfonate in water using gallium⁃doped carbon⁃modified titanate nanotubes［J］. Chemical Engineering Journal，2021，421：129676. doi:10.1016/j.cej.2021.129676
9	LIU Wen， CAI Zhengqing， ZHAO Xiao，et al. High⁃capacity and photoregenerable composite material for efficient adsorption and degradation of phenanthrene in water［J］. Environmental Science & Technology，2016，50（20）：11174-11183. doi:10.1021/acs.est.6b02623
10	LIU Wen， NI Jinren， YIN Xiaochen. Synergy of photocatalysis and adsorption for simultaneous removal of Cr（Ⅵ） and Cr（Ⅲ） with TiO₂ and titanate nanotubes［J］. Water Research，2014，53：12-25. doi:10.1016/j.watres.2013.12.043
11	雷立，晋银佳，王婷，等. 碱热-酸热法合成二氧化钛-钛酸纳米管复合纳米材料对Cd（Ⅱ）和苯酚的同步去除［J］. 环境科学，2015，34（7）：2573-2580.
	LEI Li， JIN Yinjia， WANG Ting，et al. Simultaneous removal of Cd（Ⅱ） and phenol by titanium dioxide-titanate nanotubes composite nanomaterial synthesized through alkaline-acid hydrothermal method［J］. Environmental Science，2015，34（7）：2573-2580.
12	王彦骐，刘文，王婷，等. 一步水热法制备铁掺杂钛酸纳米管对砷的同步吸附和光催化［J］. 应用基础与工程科学学报，2015，23（4）：656-668.
	WANG Yanqi， LIU Wen， WANG Ting，et al. Co⁃adsorption and photocatalysis of arsenic by Fe⁃doped titanate nanotubes synthesized via one⁃step hydrothermal method［J］. Journal of Basic Science and Engineering，2015，23（4）：656-668.
13	BARZEGAR G， JORFI S， ZAREZADE V，et al. 4-chlorophenol degradation using ultrasound/peroxymonosulfate/nanoscale zero valent iron：Reusability，identification of degradation intermediates and potential application for real wastewater［J］. Chemosphere，2018，201：370-379. doi:10.1016/j.chemosphere.2018.02.143
14	LOEB S K， ALVAREZ P J J， BRAME J A，et al. The technology horizon for photocatalytic water treatment：Sunrise or sunset？［J］. Environmental Science & Technology，2019，53（6）：2937–2947. doi:10.1021/acs.est.8b05041
15	LIU Wen， WANG Ting， BORTHWICK A G L，et al. Adsorption of Pb²⁺，Cd²⁺，Cu²⁺ and Cr³⁺ onto titanate nanotubes：Competition and effect of inorganic ions［J］. Science of the Total Environment，2013，456/457：171-180. doi:10.1016/j.scitotenv.2013.03.082
16	LIU Fuyang， NIE Chenyi， DONG Qiqi，et al. AgI modified covalent organic frameworks for effective bacterial disinfection and organic pollutant degradation under visible light irradiation［J］. Journal of Hazardous Materials，2020，398：122865. doi:10.1016/j.jhazmat.2020.122865
17	JI Haodong， DU Penghui， ZHAO Dongye，et al. 2D/1D graphitic carbon nitride/titanate nanotubes heterostructure for efficient photocatalysis of sulfamethazine under solar light：Catalytic “hot spots” at the rutile-anatase-titanate interfaces［J］. Applied Catalysis B：Environmental，2020，263：118357. doi:10.1016/j.apcatb.2019.118357
18	MOONSIRI M， RANGSUNVIGIT P， CHAVADEJ S，et al. Effects of Pt and Ag on the photocatalytic degradation of 4-chlorophenol and its by⁃products［J］. Chemical Engineering Journal，2004，97（2）：241-248. doi:10.1016/j.cej.2003.05.003
19	LO S C， LIN Chengfang， WU C H，et al. Capability of coupled CdSe/TiO₂ for photocatalytic degradation of 4-chlorophenol［J］. Journal of Hazardous Materials，2004，114（1）：183-190. doi:10.1016/j.jhazmat.2004.08.007
20	YANG Juan， HAO Jingyi， XU Siyu，et al. Visible⁃light⁃driven photocatalytic degradation of 4-CP and the synergistic reduction of Cr（Ⅵ） on one⁃pot synthesized amorphous Nb₂O₅ nanorods/graphene heterostructured composites［J］. Chemical Engineering Journal，2018，353：100-114. doi:10.1016/j.cej.2018.07.115
21	ELGHNIJI K， HENTATI O， MLAIK N，et al. Photocatalytic degradation of 4-chlorophenol under P⁃modified TiO₂/UV system：Kinetics，intermediates，phytotoxicity and acute toxicity［J］. Journal of Environmental Sciences，2012，24（3）：479-487. doi:10.1016/s1001-0742(10)60659-6
22	NISHIYAMA N， FUJIWARA Y， ADACHI K，et al. Preparation of porous metal⁃ion⁃doped titanium dioxide and the photocatalytic degradation of 4-chlorophenol under visible light irradiation［J］. Applied Catalysis B：Environmental，2015，176/177：347-353. doi:10.1016/j.apcatb.2015.04.015
23	REN Yanlin， ZHAO Qidong， LI Xinyong，et al. 2D porous graphitic C₃N₄ nanosheets/Ag₃PO₄ nanocomposites for enhanced visible⁃light photocatalytic degradation of 4-chlorophenol［J］. Journal of Nanoparticle Research，2014，16（8）：2532. doi:10.1007/s11051-014-2532-x
24	HUANG Guangli， ZHANG Shicheng， XU Tongguang，et al. Fluorination of ZnWO₄ photocatalyst and influence on the degradation mechanism for 4-chlorophenol［J］. Environmental Science & Technology，2008，42（22）：8516-8521. doi:10.1021/es801672a
25	LI Xinyong， HOU Yang， ZHAO Qidong，et al. Capability of novel ZnFe₂O₄ nanotube arrays for visible⁃light induced degradation of 4-chlorophenol［J］. Chemosphere，2011，82（4）：581-586. doi:10.1016/j.chemosphere.2010.09.068
