影响活性炭吸附处理高盐有机废水性能的结构性因素探究

doi:10.19965/j.cnki.iwt.2022-0795

摘要/Abstract

关键词: 有机废水, 活性炭, 吸附性能, 结构性因素

Key words: organic wastewater, activated carbon, adsorption performance, structural factors

中图分类号:

X703.1

卓佐西, 徐颜军, 刘春红, 祁志福, 董莹, 李宇航, 高强生. 影响活性炭吸附处理高盐有机废水性能的结构性因素探究[J]. 工业水处理, 2023, 43(7): 144-151.

Zuoxi ZHUO, Yanjun XU, Chunhong LIU, Zhifu QI, Ying DONG, Yuhang LI, Qiangsheng GAO. Study on structural factors affecting the adsorption treatment performance of activated carbon for high salt organic wastewater[J]. Industrial Water Treatment, 2023, 43(7): 144-151.

https://www.iwt.cn/CN/Y2023/V43/I7/144

图/表 14

表1 实验用柱状活性炭的理化性能

Table 1 Physicochemical properties of columnar activated carbon used in experiments

活性炭	直径/mm	长度/mm	侧压强度/（N∙cm^-1）	堆密度/（g∙mL^-1）	碘值/（mg∙g^-1）
C-1	4.0	3.0~5.0	80	0.347	870
C-2	4.0	3.0~5.0	88	0.394	1 100
C-3	4.0	3.0~5.0	99	0.498	900
C-4	4.0	3.0~5.0	101	0.487	1 000
C-5	4.0	3.0~5.0	112	0.632	700

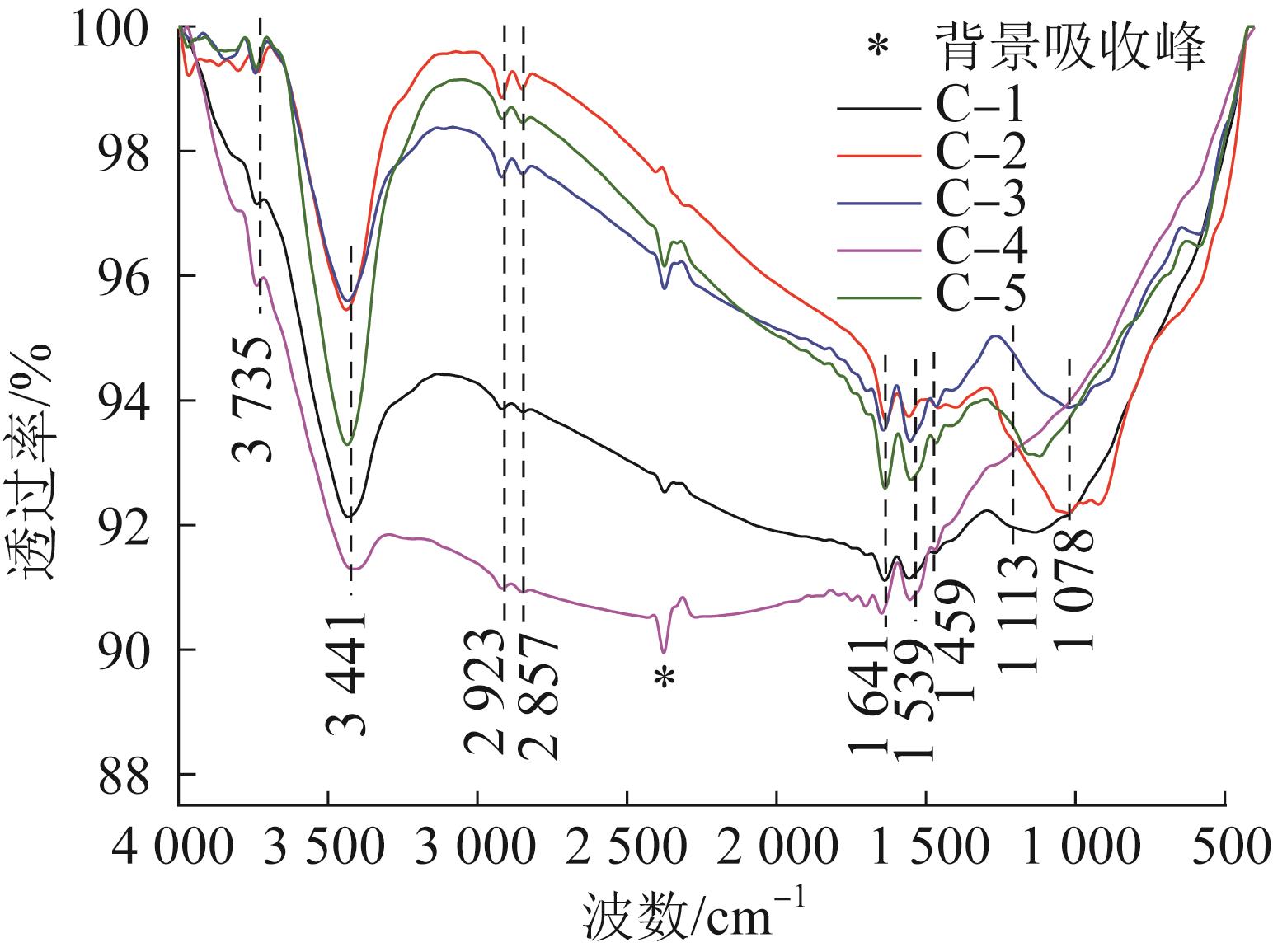

图1 柱状活性炭的FT-IR谱图

Fig. 1 FT-IR spectra of columnar activated carbons

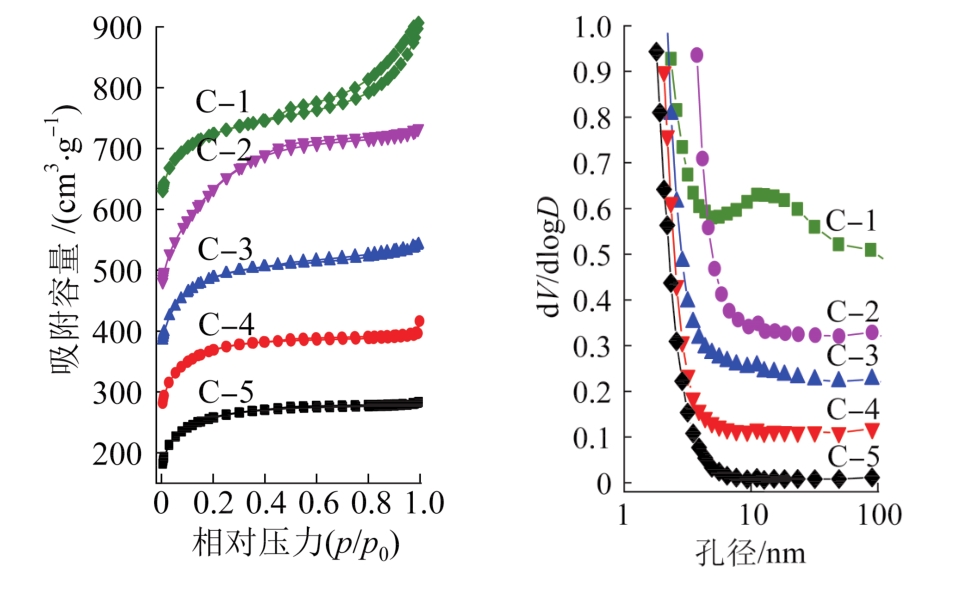

图2 柱状活性炭的N₂吸附-脱附等温曲线（a）和中大孔孔径分布曲线（b）

Fig.2 N₂ adsorption-desorption isothermal curves（a） and pore size distribution curves（b） of columnar activated carbons

表2 柱状活性炭的比表面积、孔容和平均孔径

Table 2 Specific surface，pore volume and average pore size of columnar activated carbons

活性炭	S _BET/ （m²∙g^-1）	V _total/（cm³∙g^-1）	V _micro/（cm³∙g^-1）	V _meso/（cm³∙g^-1）	平均孔径/nm
C-1	873.3	0.706	0.229	0.477	4.72
C-2	1214.3	0.685	0.229	0.456	2.49
C-3	914	0.529	0.233	0.296	2.73
C-4	816.3	0.457	0.231	0.226	2.83
C-5	776.6	0.423	0.228	0.195	2.46

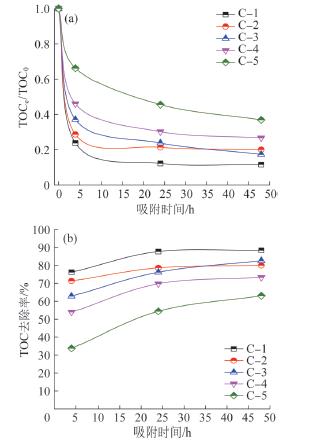

图3 吸附时间对吸附效果的影响

Fig.3 Effect of adsorption time on the adsorption efficiency

图4 活性炭用量对吸附效果的影响

Fig.4 Effect of activated carbon dosage on adsorption efficiency

图5 吸附处理前后高盐有机废水颜色的对比

Fig. 5 Color contrast of high salt organic wastewater before and after adsorption treatment

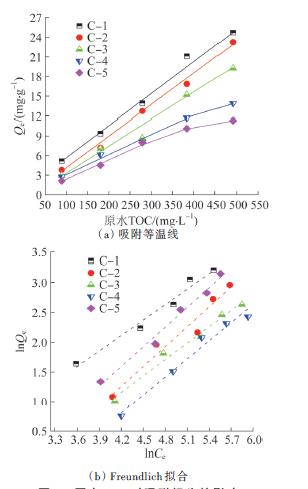

图6 原水TOC对吸附行为的影响

Fig.6 Effect of TOC in raw water on the adsorption behavior

表3 Freundlich等温吸附模型拟合参数

Table 3 Fitting parameters of Freundlich isothermal adsorption model

活性炭	K _F/（L∙g^-1）	1/n	R²
C-1	0.256 5	0.840 3	0.981 9
C-2	0.049 0	1.098 2	0.985 5
C-3	0.033 5	1.087 0	0.952 9
C-4	0.067 8	0.917 0	0.982 7
C-5	0.032 0	1.012 2	0.974 2

表4 柱状活性炭对有机污染物（以TOC为指标）的平均吸附速率和吸附容量

Table 4 Average adsorption rate and capacity of columnar activated carbon for organic pollutants（based on TOC）

平均吸附速率/

（mg∙L^-1∙h^-1）

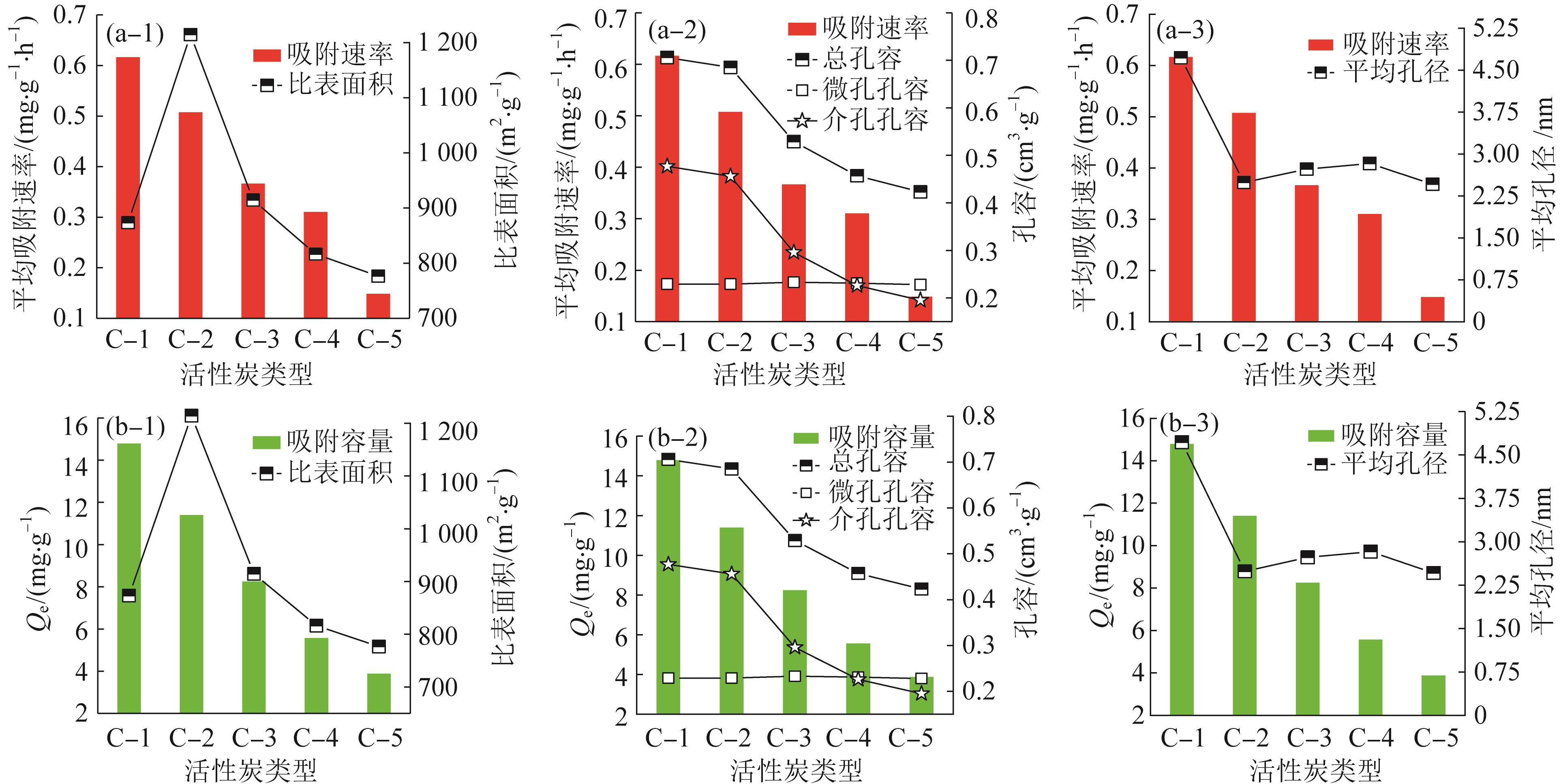

图7 柱状活性炭吸附性能与自身孔隙结构特征的关联

Fig.7 Correlation curves between adsorption properties and pore structure characteristics of columnar activated carbons

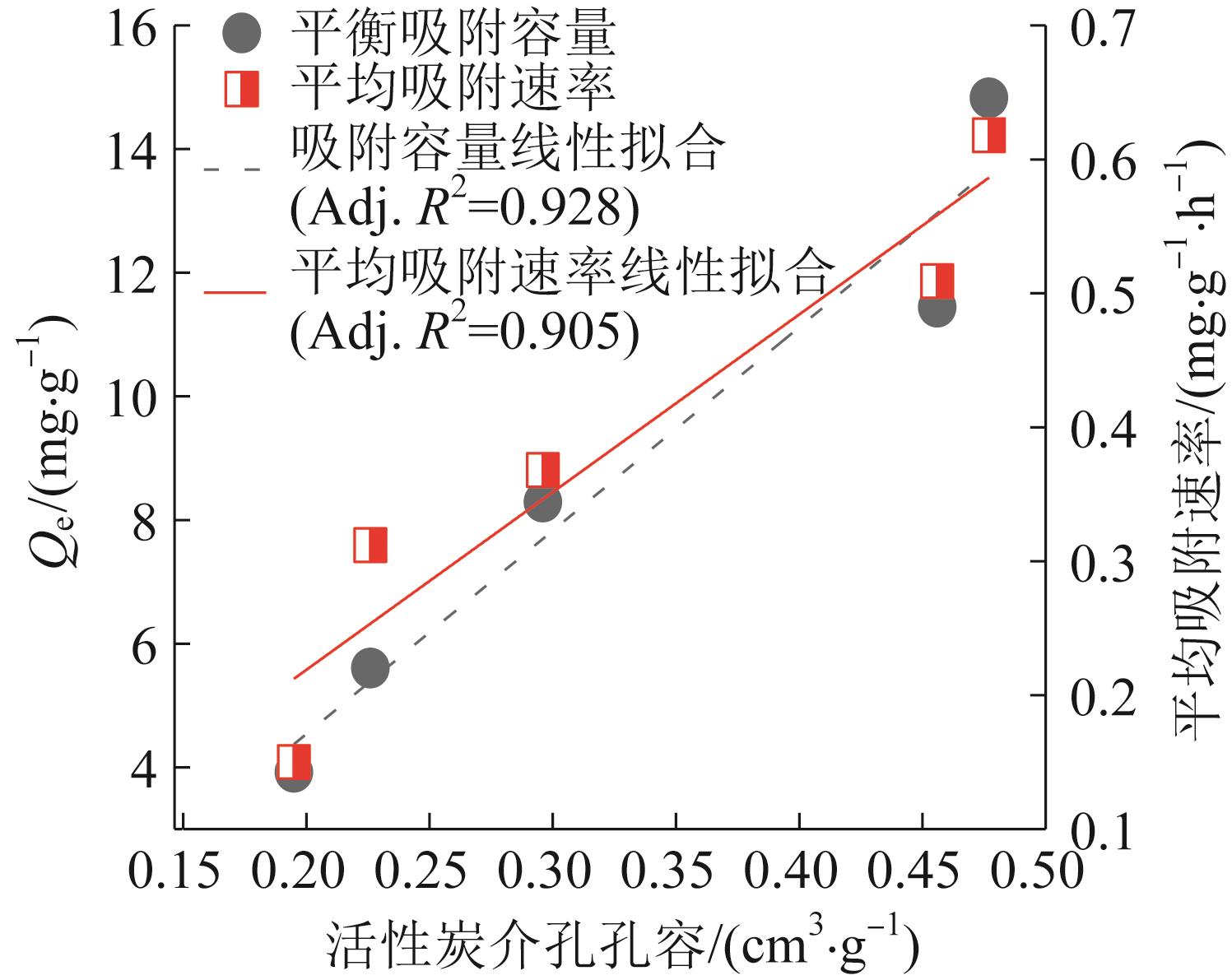

图8 柱状活性炭的吸附性能与介孔孔容线性拟合曲线

Fig. 8 The linear fitting curve of adsorption performance and mesoporous pore capacity of columnar activated carbons

表5 柱状活性炭的吸附性能与孔隙结构特征线性拟合方差R ²值

Table 5 Linear fitting variance R² of adsorption performance and pore structure characteristics of columnar activated carbons

吸附性能	介孔孔容	总孔容	比表面积^a	平均孔径	微孔孔容
平均吸附速率	0.905	0.892	0.733	0.321	-0.333
平衡吸附容量	0.928	0.929	0.881	0.392	-0.319

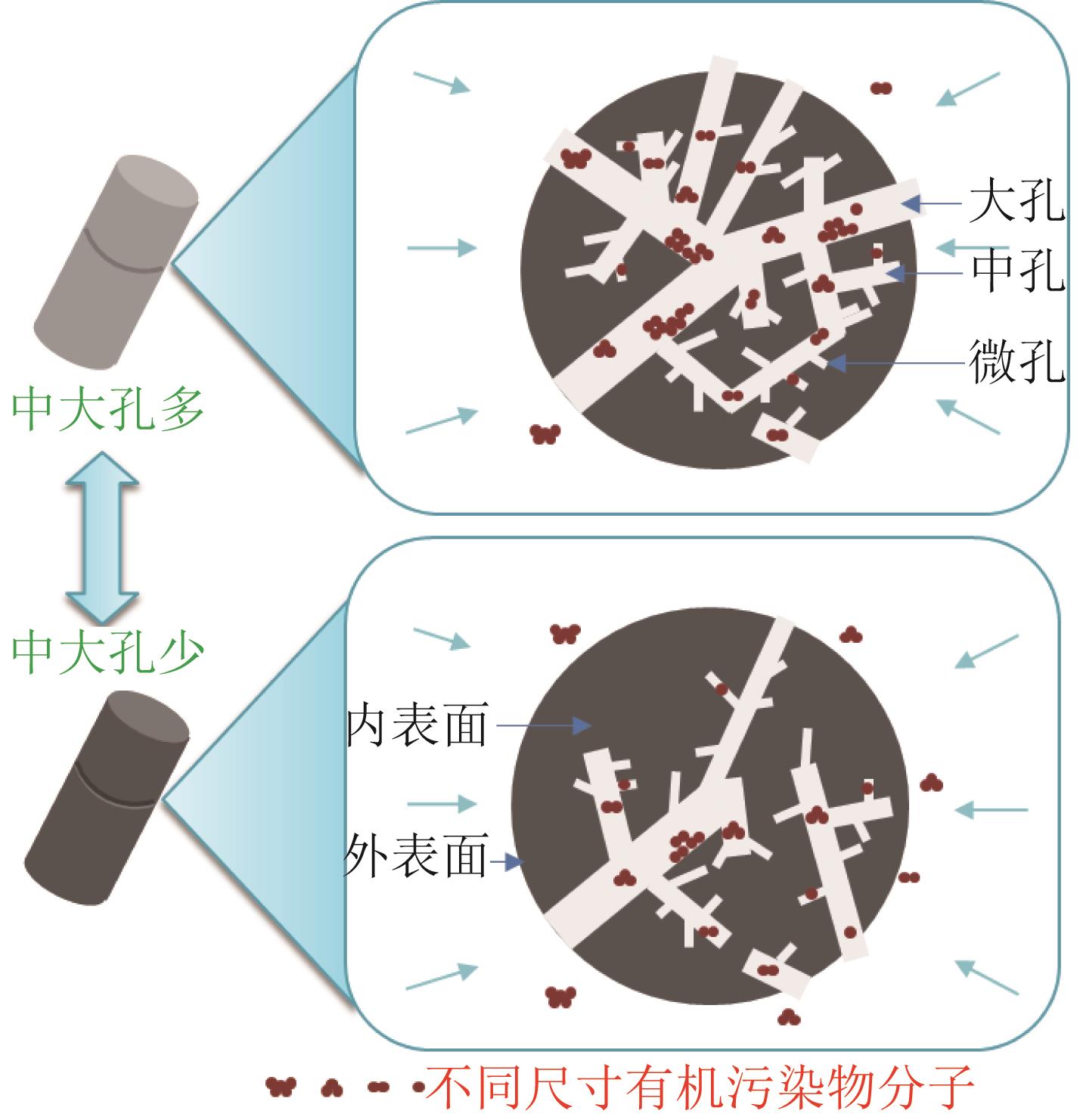

图9 不同孔隙结构特征的柱状活性炭吸附高盐废水有机污染物示意

Fig. 9 Schematic diagram of adsorption of organic pollutants from high salt wastewater by columnar activated carbon with different pore structure characteristics
