微藻生物柴油固碳减排和经济效益研究

doi:10.19965/j.cnki.iwt.2022-1132

摘要/Abstract

摘要：

微藻具有生长周期短、油脂含量高等优势，以城市废水和工业废气作为微藻的培养基和无机碳来源，开展废物利用与微藻能源耦合研究具有重要意义。通过分阶段生命周期理论分析可知，随着微藻浓度增加，生物柴油的经济效益和减排效果逐渐增加，且质量浓度为1.5 kg/m³时效果更好；随采收周期变长，生物柴油的经济效益先增加后降低，减排效果先降低后增加，经综合考虑，采收比为80%时获得最佳效果；随污水配比变化，微藻对废水处理效果变化较大。基于此，本研究最终选用质量浓度为1.5 kg/m³、油脂含量为20%的微藻，在下水道污水、垃圾渗滤液、生活废水体积比为8∶1∶1条件下，以80%的采收比进行生物柴油生产。研究结果表明，在考虑碳税基础上，微藻生物柴油生产成本比现有生物柴油低35.6%，基于国家总体碳排放量可实现0.27%的碳减排，具有显著的经济和环境效益。

关键词: 微藻, 废物处理, 固碳减排, 经济效益, 生物柴油

Abstract:

Microalgae have the advantages of a short growth cycle and high oil content. In this paper，urban wastewater and industrial waste gas were used as the medium and inorganic carbon source of microalgae to research the coupling of waste utilization and microalgae energy，which was of great significance. Through the theoretical analysis of the staged life cycle，it could be seen that with the increase of the concentration of microalgae，the economic benefits and emission reduction effects of biodiesel gradually increased，and the effect was better when the mass concentration was 1.5 kg/m³. As the increase of the recovery period，the economic benefits increased first and then decreased，and emission reduction of biodiesel decreased first and then increased，leading to an optimal result at the recovery ratio of 80%. With the change in sewage ratio，the effect of microalgae on wastewater treatment varied greatly. Based on this，the microalgae with a mass concentration of 1.5 kg/m³and oil content of 20% was finally selected. Under the condition that the volume ratio of sewer sewage，landfill leachate and domestic wastewater was 8∶1∶1，80% of the microalgae were harvested for biodiesel production. The research results showed that，considering the carbon tax，the production cost of microalgae biodiesel was 35.6% lower than that of the existing biodiesel. Based on the country’s overall carbon emissions，it could achieve a carbon emission reduction of 0.27%，which had significant economic and environmental benefits.

Key words: microalgae, waste disposal, carbon sequestration and emission reduction, economic benefits, biodiesel

中图分类号:

X703

赵青云, 韩飞, 石向星, 叶斌华, 焦永刚, 钟凯强. 微藻生物柴油固碳减排和经济效益研究[J]. 工业水处理, 2023, 43(11): 145-153.

Qingyun ZHAO, Fei HAN, Xiangxing SHI, Binhua YE, Yonggang JIAO, Kaiqiang ZHONG. Research on carbon sequestration，emission reduction and economic benefit of microalgae biodiesel[J]. Industrial Water Treatment, 2023, 43(11): 145-153.

https://www.iwt.cn/CN/Y2023/V43/I11/145

图/表 11

图1 微藻生物柴油生产工艺

Fig. 1 Process of microalgae biodiesel production

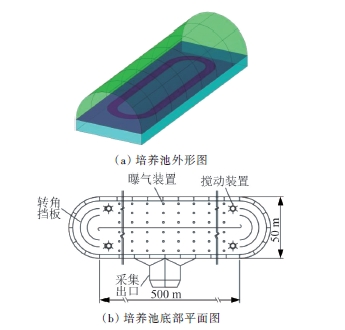

图2 微藻培养装置示意

Fig.2 Schematic diagram of microalgae culture facility

表1 微藻浓度与油脂含量

Table 1 Concentration and oil centent of microalgae

微藻类别	质量浓度/（kg·m^-3）	油脂质量分数/%
藻种1	0.5	45
藻种2	1.0	35
藻种3	1.5	20

表2 我国部分电厂锅炉引风机出口烟气成分与参数

Table 2 Components and parameters of flue gas from boiler induced draught fans in some power plants

参数	合川电厂	玉环电厂	贵溪电厂
机组负荷/MW	300	1 000	300
烟气量（标态，湿）/（m³·h^-1）	960 000	3 016 080	1 136 015
NO _x 质量浓度（标态，干）/（g·m^-3）	792	—	—
CO₂体积分数（干）/%	12	13.5	11.64

图3 70%采收比下微藻浓度对生物柴油生产效果的影响

Fig. 3 Effect of microalgae concentration on biodiesel production under 70% harvest ratio

图4 不同采收比下微藻生物柴油的生产效果

Fig. 4 The production effects of microalgae biodiesel at different harvest ratios

表3 不同油脂含量下微藻生物柴油综合评价

Table 3 Comprehensive evaluation of microalgae biodiesel under different oil contents

油脂质量分数/%	生物柴油产量/t	废水处理量/m³	经济效益/元	CO₂综合减排/kg
45	2.16	10 616.81	2 464.10	3 346.72
35	3.36	12 032.39	3 634.21	4 408.52
20	2.88	13 447.96	5 255.29	6 444.02

表4 不同情景电力行业碳足迹排放

Table 4 Carbon footprint emission of power industry under different scenarios

时间	清洁能源占比/%	CO₂排放量/〔g·（kW·h）^-1〕
2020年	32.1	640.87
2025年	41.9	551.34
2030年	52.5	454.49
2050年	90	111.88
2060年	95	66.20

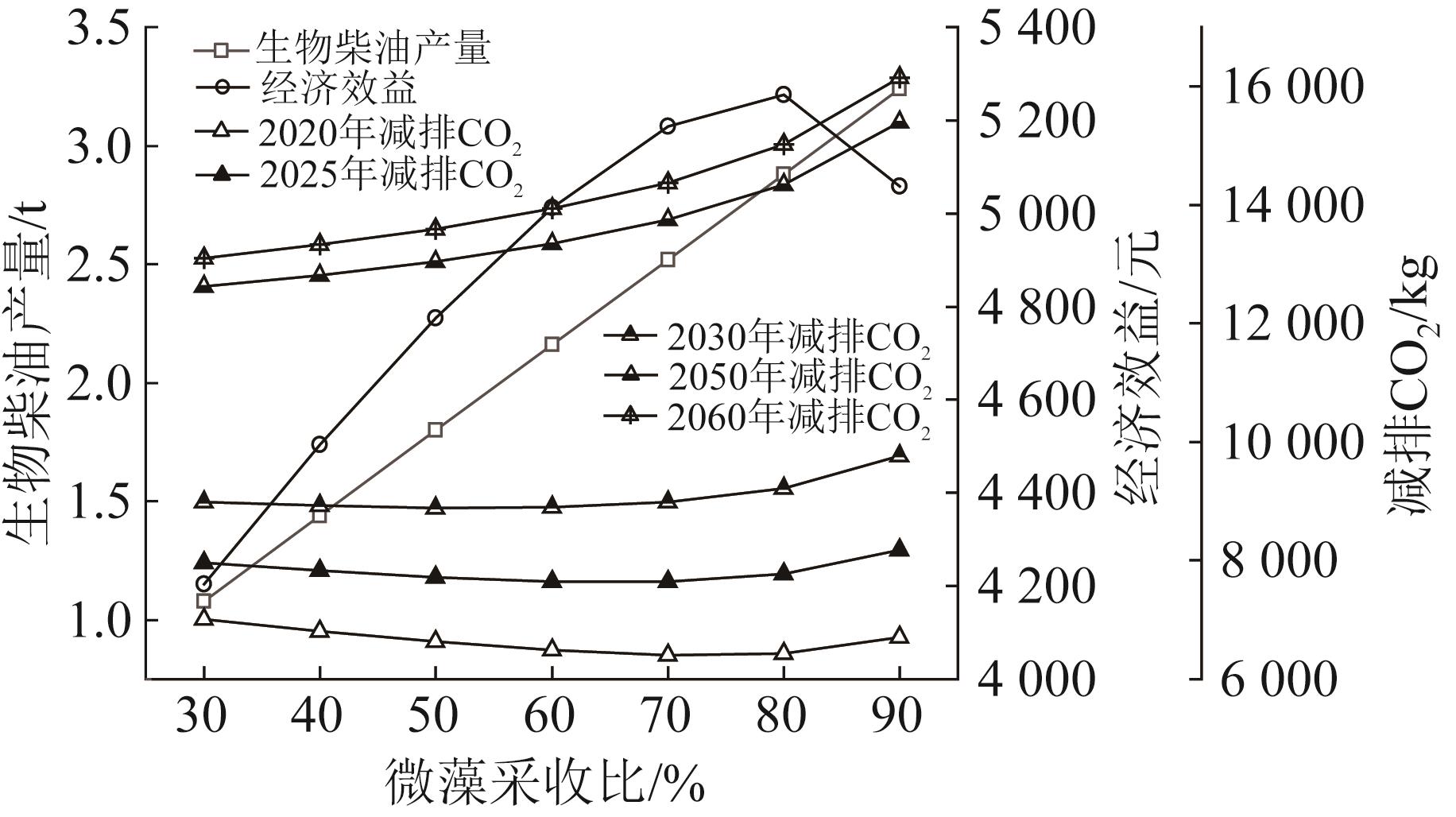

图5 不同采收比、不同电力情景下微藻生物柴油的生产效果

Fig. 5 The production effect of microalgae biodiesel under different recovery ratios and different power scenarios

表5 混合废水的基本组成及水质参数

Table 5 Basic composition and water quality parameters of mixed wastewater

类型	组合1	组合2	组合3	组合4	组合5
下水道污水体积分数/%	80	60	40	20	0
垃圾渗滤液体积分数/%	10	10	10	10	10
生活废水体积分数/%	10	30	50	70	90
COD/（mg·L^-1）	8 854.7	9 169.6	9 484.6	9 799.5	10 114.5
总氮/（mg·L^-1）	1 994.8	1 733.9	1 244.4	869.2	494.1
总磷/（mg·L^-1）	125.2	132.9	131.3	134.4	137.5
m（N）/m（P）	16.8	13.3	10.0	6.8	3.8

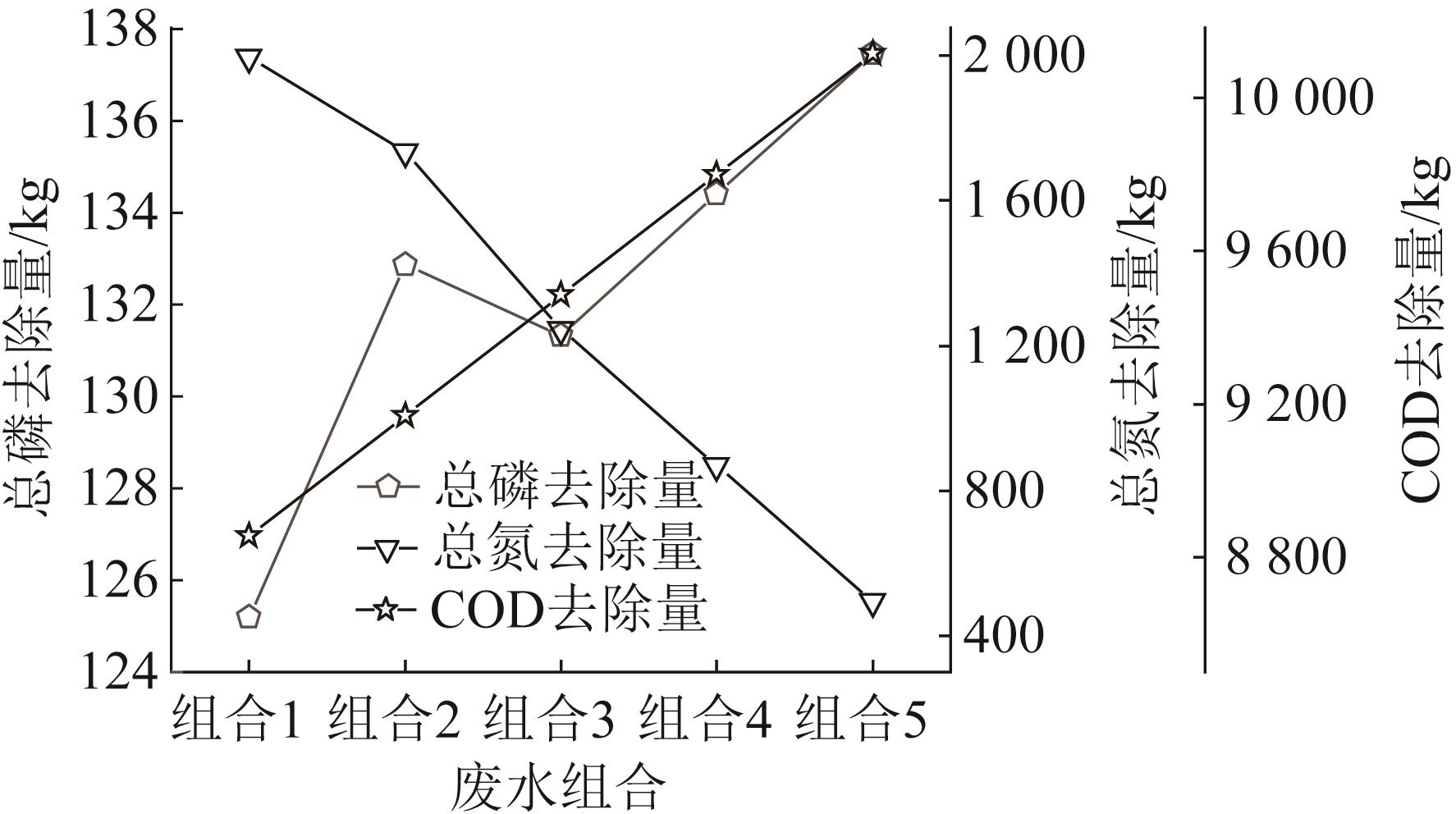

图6 微藻对混合废水的处理效果

Fig. 6 Treatment effects of mixed wastewater by microalgae

参考文献 33

1	MOHSENPOUR S F， HENNIGE S， WILLOUGHBY N，et al. Integrating micro-algae into wastewater treatment：A review［J］. Science of the Total Environment，2021，752：142168. doi:10.1016/j.scitotenv.2020.142168
2	周文广，阮榕生. 微藻生物固碳技术进展和发展趋势［J］. 中国科学：化学，2014，44（1）：63-78. doi:10.1360/032013-256
	ZHOU Wenguang， RUAN Rongsheng. Biological mitigation of carbon dioxide via microalgae：Recent development and future direction［J］. Scientia Sinica Chimica，2014，44（1）：63-78. doi:10.1360/032013-256
3	李冰，石岩，吴迪，等. 混合废水耦合微藻对小球藻生长及净水能力的研究［J］. 工业水处理，2022，42（3）：114-122.
	LI Bing， SHI Yan， WU Di，et al. Analysis of Chlorella sp. growing and water purification capacity in the mixed wastewater coupled with microalgae［J］. Industrial Water Treatment，2022，42（3）：114-122.
4	LIM Y A， KHONG N M H， DILSHAN PRIYAWARDANA S，et al. Distinctive correlations between cell concentration and cell size to microalgae biomass under increasing carbon dioxide［J］. Bioresource Technology，2022，347：126733. doi:10.1016/j.biortech.2022.126733
5	王博，许胜超，李雪霏，等. 微藻提取脂质制取生物柴油的研究进展［J］. 化工新型材料，2021，49（5）：21-25.
	WANG Bo， XU Shengchao， LI Xuefei，et al. Research progress on extraction of lipid from microalgae to produce biodiesel［J］. New Chemical Materials，2021，49（5）：21-25.
6	罗智展，舒琥，许瑾，等. 利用微藻处理污水的研究进展［J］. 水处理技术，2019，45（10）：17-23，39. doi:10.16796/j.cnki.1000-3770.2019.10.004
	LUO Zhizhan， SHU Hu， XU Jin，et al. Research progress of wastewater treatment by microalgae［J］. Technology of Water Treatment，2019，45（10）：17-23，39. doi:10.16796/j.cnki.1000-3770.2019.10.004
7	李煦，荣峻峰，宗保宁. 微藻碳减排与生物质利用技术研究进展［J］. 石油炼制与化工，2021，52（10）：62-71. doi:10.3969/j.issn.1005-2399.2021.10.011
	LI Xu， RONG Junfeng， ZONG Baoning. Research progress of carbon emmision reduction by microalgae and biomass utilization［J］. Petroleum Processing and Petrochemicals，2021，52（10）：62-71. doi:10.3969/j.issn.1005-2399.2021.10.011
8	李晨旭，彭伟，方振东，等. 微藻用于城市污水深度处理的研究进展［J］. 化学与生物工程，2017，34（11）：5-10. doi:10.3969/j.issn.1672-5425.2017.11.002
	LI Chenxu， PENG Wei， FANG Zhendong，et al. Research progress in advanced municipal sewage treatment by microalgae［J］. Chemistry & Bioengineering，2017，34（11）：5-10. doi:10.3969/j.issn.1672-5425.2017.11.002
9	BHOLA V， SWALAHA F， RANJITH KUMAR R，et al. Overview of the potential of microalgae for CO₂ sequestration［J］. International Journal of Environmental Science and Technology，2014，11（7）：2103-2118. doi:10.1007/s13762-013-0487-6
10	SINGH J， DHAR D W. Overview of carbon capture technology：Microalgal biorefinery concept and state-of-the-art［J］. Frontiers in Marine Science，2019，6：29. doi:10.3389/fmars.2019.00029
11	钟雪晴，朱雅莉，王玉娇，等. 含抗生素废水的微藻处理技术及其进展［J］. 化工进展，2021，40（4）：2308-2317. doi:10.16085/j.issn.1000-6613.2020-0978
	ZHONG Xueqing， ZHU Yali， WANG Yujiao，et al. Progress on antibiotic wastewater treatment by microalgae［J］. Chemical Industry and Engineering Progress，2021，40（4）：2308-2317. doi:10.16085/j.issn.1000-6613.2020-0978
12	NEVIANI M， BAGNERINI P， PALADINO O. Gas bubble dynamics in airlift photo-bioreactors for microalgae cultivation by level set methods［J］. Fuel，2021，292：120402. doi:10.1016/j.fuel.2021.120402
13	姚丽丽. 混合废水耦合CO₂培养微藻及处理废水的研究［D］. 上海：上海交通大学，2015. doi:10.1371/journal.pone.0139117
	YAO Lili. Mixed wastewater coupled with CO₂ for microalgae culturing and nutrient removal［D］. Shanghai：Shanghai Jiao Tong University，2015. doi:10.1371/journal.pone.0139117
14	李大伟，孟范平，崔鸿武. 利用市政污水厂尾水培养产油微藻：营养盐去除与生物质生产［J］. 中国海洋大学学报（自然科学版），2022，52（2）：94-103. doi:10.16441/j.cnki.hdxb.20210020
	LI Dawei， MENG Fanping， CUI Hongwu. Cultivation of an oil-producing microalga in effluents from municipal sewage treatment plants：Nutrient removal and biomass production［J］. Periodical of Ocean University of China（Natural Science），2022，52（2）：94-103. doi:10.16441/j.cnki.hdxb.20210020
15	牛旭东，李梅，王宁，等. 利用微藻处理废水研究进展［J］. 山东农业科学，2022，54（2）：146-152.
	NIU Xudong， LI Mei， WANG Ning，et al. Research progress of treating wastewater with microalgae［J］. Shandong Agricultural Sciences，2022，54（2）：146-152.
16	马国杰，常春，孙绍辉. 能源微藻规模化培养影响因素的研究进展［J］. 化工进展，2019，38（12）：5323-5329. doi:10.16085/j.issn.1000-6613.2019-0389
	MA Guojie， CHANG Chun， SUN Shaohui. Research progress on influencing factors of large scale cultivation of microalgae for energy production［J］. Chemical Industry and Engineering Progress，2019，38（12）：5323-5329. doi:10.16085/j.issn.1000-6613.2019-0389
17	ABREU A P， FERNANDES B， VICENTE A A，et al. Mixotrophic cultivation of Chlorella vulgaris using industrial dairy waste as organic carbon source［J］. Bioresource Technology，2012，118：61-66. doi:10.1016/j.biortech.2012.05.055
18	黄泽健，罗祎青，袁希钢. 水处理集成微藻生物柴油生命周期系统环境影响评价［J］. 化工进展，2020，39（1）：34-41. doi:10.16085/j.issn.1000-6613.2019-0542
	HUANG Zejian， LUO Yiqing， YUAN Xigang. Environmental impact assessment of water treatment integrated microalgae biodiesel life cycle system［J］. Chemical Industry and Engineering Progress，2020，39（1）：34-41. doi:10.16085/j.issn.1000-6613.2019-0542
19	ZHANG Han， GONG Weijia， BAI Langming，et al. Aeration-induced CO₂ stripping，instead of high dissolved oxygen，have a negative impact on algae-bacteria symbiosis（ABS） system stability and wastewater treatment efficiency［J］. Chemical Engineering Journal，2020，382：122957. doi:10.1016/j.cej.2019.122957
20	李攀荣，邹长伟，万金保，等. 微藻在废水处理中的应用研究［J］. 工业水处理，2016，36（5）：5-9. doi:10.11894/1005-829x.2016.36(5).005
	LI Panrong， ZOU Changwei， WAN Jinbao，et al. Research of micro algae processing wastewater［J］. Industrial Water Treatment，2016，36（5）：5-9. doi:10.11894/1005-829x.2016.36(5).005
21	朱新曼，尹儿琴，刘友春，等. 微藻处理污水的可行性研究［J］. 山东农业大学学报（自然科学版），2019，50（3）：509-512. doi:10.3969/j.issn.1000-2324.2019.03.033
	ZHU Xinman， YIN Erqin， LIU Youchun，et al. Study on the feasibility treating wastewater by chlamydomonas reinhardtii［J］. Journal of Shandong Agricultural University（Natural Science），2019，50（3）：509-512. doi:10.3969/j.issn.1000-2324.2019.03.033
22	刘建建，赵兵涛，苏亚欣. 基于构造函数法的微藻比生长率因子建模及碳减排潜力研究［J］. 环境工程技术学报，2019，9（2）：175-180. doi:10.12153/j.issn.1674-991X.2018.11.260
	LIU Jianjian， ZHAO Bingtao， SU Yaxin. Modeling of specific growth rate factors of microalgae based on constructional function method and its carbon emission reduction potential［J］. Journal of Environmental Engineering Technology，2019，9（2）：175-180. doi:10.12153/j.issn.1674-991X.2018.11.260
23	庞文静. 基于微藻基废水处理系统的安全填埋场渗滤液处理技术研究［D］. 温州：温州大学，2021.
	PANG Wenjing. Research on leachate treatment technology of safe landfill based on microalgae-based wastewater treatment system［D］. Wenzhou：Wenzhou University，2021.
24	孔欣，张树林，戴伟，等. 不同磷浓度下氮磷比对小球藻生长的影响［J］. 农业与技术，2020，40（3）：7-10.
	KONG Xin， ZHANG Shulin， DAI Wei，et al. Effect of nitrogen-phosphorus ratio on Chlorella growth under different phosphorus concentrations［J］. Agriculture and Technology，2020，40（3）：7-10.
25	张庭婷. 中国微藻生物柴油全生命周期“2E&W”分析［D］. 上海：上海交通大学，2014.
	ZHANG Tingting. Study on life cycle “2E&W” analysis of microalgal biodiesel in China［D］. Shanghai：Shanghai Jiao Tong University，2014.
26	邢爱华，马捷，张英皓，等. 生物柴油全生命周期资源和能源消耗分析［J］. 过程工程学报，2010，10（2）：314-320.
	XING Aihua， MA Jie， ZHANG Yinghao，et al. Life cycle assessment of resource and energy consumption for production of biodiesel［J］. The Chinese Journal of Process Engineering，2010，10（2）：314-320.
27	厉雄峰，李清毅，胡达清，等. 微藻生物固碳法在煤电碳减排应用的研究进展［J］. 化工进展，2016，35（S2）：347-351.
	LI Xiongfeng， LI Qingyi， HU Daqing，et al. Research progress on application of microalgae decarburization technology in carbon emission reduction of coal-fired power［J］. Chemical Industry and Engineering Progress，2016，35（S2）：347-351.
28	聂梅生. 对水处理技术发展的重新认识［J］. 给水排水，2007，33（5）：1. doi:10.3969/j.issn.1002-8471.2007.05.001
	NIE Meisheng. Re-understanding of the development of water treatment technology［J］. Water & Wastewater Engineering，2007，33（5）：1. doi:10.3969/j.issn.1002-8471.2007.05.001
29	GARCÍA-CUBERO R， MORENO-FERNÁNDEZ J， GARCÍA-GONZÁLEZ M. Potential of Chlorella vulgaris to abate flue gas［J］. Waste and Biomass Valorization，2018，9（11）：2015-2019. doi:10.1007/s12649-017-9987-9
30	KAO C Y， CHEN T Y， CHANG Yubin，et al. Utilization of carbon dioxide in industrial flue gases for the cultivation of microalga Chlorella sp.［J］. Bioresource Technology，2014，166：485-493. doi:10.1016/j.biortech.2014.05.094
31	SUNG K D， LEE J S， SHIN C S，et al. CO₂ fixation by Chlorella sp. KR-1 and its cultural characteristics［J］. Bioresource Technology，1999，68（3）：269-273. doi:10.1016/s0960-8524(98)00152-7
32	李煦，荣峻峰，朱俊英，等. 微藻处理工业排放硝酸废水技术研究进展［J］. 化工进展，2019，38（1）：682-691.
	LI Xu， RONG Junfeng， ZHU Junying，et al. Research progress on microalgae treatment of nitrate-containing industrial waste water［J］. Chemical Industry and Engineering Progress，2019，38（1）：682-691.
33	中国电力企业联合会. 中国电力行业年度发展报告：2021［M］. 北京：中国建材工业出版社，2021：57-61.
