A/O-MBR工艺调试强化炼化废水脱氮除碳及模拟研究

doi:10.19965/j.cnki.iwt.2024-0036

摘要/Abstract

摘要：

以陕西省某石化公司污水处理厂为研究对象，通过调试A/O-MBR中试系统的运行参数优化脱氮除碳处理效果，并基于活性污泥模型（ASMs）建立污水生物处理系统数学模型，对污水处理过程进行模拟研究。运行调试结果表明，优化运行参数后AO⁵工艺仍不能确保出水达标排放，而将原AO⁵工艺改为A²O⁴工艺使缺氧区停留时间由4 h延长至8 h后，在好氧池填料投加比20%，缺氧池100%污泥内回流和200%硝态液回流条件下，出水COD、NH₄ ⁺-N、TN分别为28.53、0.24、12.22 mg/L，满足《陕西省黄河流域污水综合排放标准》（DB 61/224—2018）中表2其他单位水污染物排放质量浓度限值标准。此外，基于ASMs模型构建的Ind. ASM-Petrochem模型可较为准确地模拟系统对COD和NH₄ ⁺-N的去除，对TN的模拟则需要进一步提升。

关键词: A/O-MBR, 脱氮除碳, 停留时间, 填料, Ind. ASM-Petrochem模型

Abstract:

In this paper, the sewage treatment plant of a petrochemical company in Shaanxi Province was used as the research object to optimize the effect of nitrogen and carbon removal by adjusting the operating parameters of A/O-MBR pilot system, and the mathematical model of sewage biological treatment system based on the activated sludge models(ASMs) was established to simulate the sewage treatment process. The results of operation and debugging showed that the AO⁵ process still could not ensure the effluent meet the standard after optimizing the operation parameters. Then the residence time of the anoxic zone was extended from 4 h to 8 h by changing the original AO⁵ process to A²O⁴ process. Under the conditions of 20% filling ratio in the aerobic tank, 100% sludge reflux in the anoxic tank, and 200% nitrate liquid reflux, effluent COD, NH₄ ⁺-N, and TN were 28.53 mg/L, 0.24 mg/L, and 12.22 mg/L, respectively, which met the concentration limit standards for other units of water pollutants in Table 2 of the Integrated Wastewater Discharge Standard of Yellow River Basin in Shaanxi Province(DB 61/224-2018). In addition, the Ind. ASM-Petrochem model based on the ASMs model could simulate the removal of COD and NH₄ ⁺-N accurately, while further improvement was needed for the simulation of TN.

Key words: A/O-MBR, nitrogen and carbon removal, retention time, filler, Ind. ASM-Petrochem model

中图分类号:

X742

郭春梅, 张晓玉, 王业腾, 孔繁鑫, 贾建伟, 陈进富, 赵龙. A/O-MBR工艺调试强化炼化废水脱氮除碳及模拟研究[J]. 工业水处理, 2025, 45(2): 96-103.

Chunmei GUO, Xiaoyu ZHANG, Yeteng WANG, Fanxin KONG, Jianwei JIA, Jinfu CHEN, Long ZHAO. A/O-MBR process debugging for enhancing denitrification and decarbonization of refining wastewater and simulation research[J]. Industrial Water Treatment, 2025, 45(2): 96-103.

https://www.iwt.cn/CN/Y2025/V45/I2/96

图/表 12

表1 污水处理厂水质

Table 1 Water quality of wastewater treatment plant

项目	COD	NH₄ ⁺-N	TN
进水质量浓度/（mg∙L^-1）	285.5~425.7	21.8~25.8	28.1~29.3
出水质量浓度/（mg∙L^-1）	28.9~55.2	0.1~0.2	15.6~18.9
平均去除率/%	88.15	99.39	38.40
排放限值/（mg∙L^-1）	50	8	15

表2 模型的过程动力学和化学计量矩阵

Table 2 Process dynamics and stoichiometry matrix of the model

项目	组分/（g·m^-3）							过程速率（ρ_j ）
项目	S _s	S ₂	S _i	X _B	X _O	S _NO	S _NH	过程速率（ρ_j ）
总动力学速率方程		$γ i = ∑ j v i j ρ j$
慢速生物降解有机物的水解		-1
异养微生物的好氧生长	$- 1 Y H$			1			$- i X B$	$μ H (S S k S S + S S) (S O K O, H + S O) X B$
异养微生物的缺氧生长	$- 1 Y H$			1		$- 1 - Y H 2.86 Y H$	$- i X B$	$μ H (S S K S S + S S) (K O, H K O, H + S O) (S N O K N O + S N O) η g X B$
自养微生物的好氧生长					1	$1 Y A$	$- i X B$ $- 1 Y A$	$μ A (S N H K N H + S N H) (S O K O, A + S O) X O$

表2 模型的过程动力学和化学计量矩阵

Table 2 Process dynamics and stoichiometry matrix of the model

项目	组分/（g·m^-3）							过程速率（ρ_j ）
项目	S _s	S ₂	S _i	X _B	X _O	S _NO	S _NH	过程速率（ρ_j ）
总动力学速率方程		$γ i = ∑ j v i j ρ j$
慢速生物降解有机物的水解		-1
异养微生物的好氧生长	$- 1 Y H$			1			$- i X B$	$μ H (S S k S S + S S) (S O K O, H + S O) X B$
异养微生物的缺氧生长	$- 1 Y H$			1		$- 1 - Y H 2.86 Y H$	$- i X B$	$μ H (S S K S S + S S) (K O, H K O, H + S O) (S N O K N O + S N O) η g X B$
自养微生物的好氧生长					1	$1 Y A$	$- i X B$ $- 1 Y A$	$μ A (S N H K N H + S N H) (S O K O, A + S O) X O$

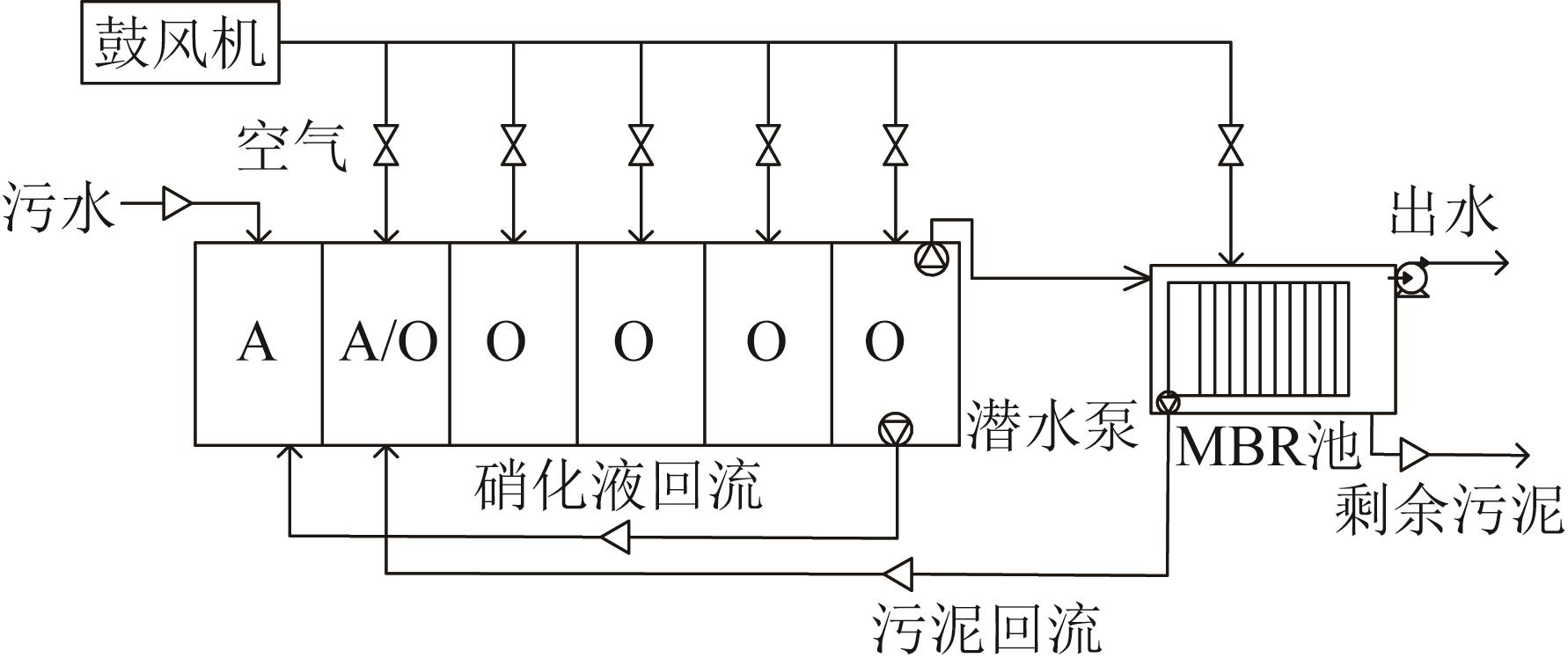

图1 中试装置及实验流程

Fig.1 Pilot plant and experimental process

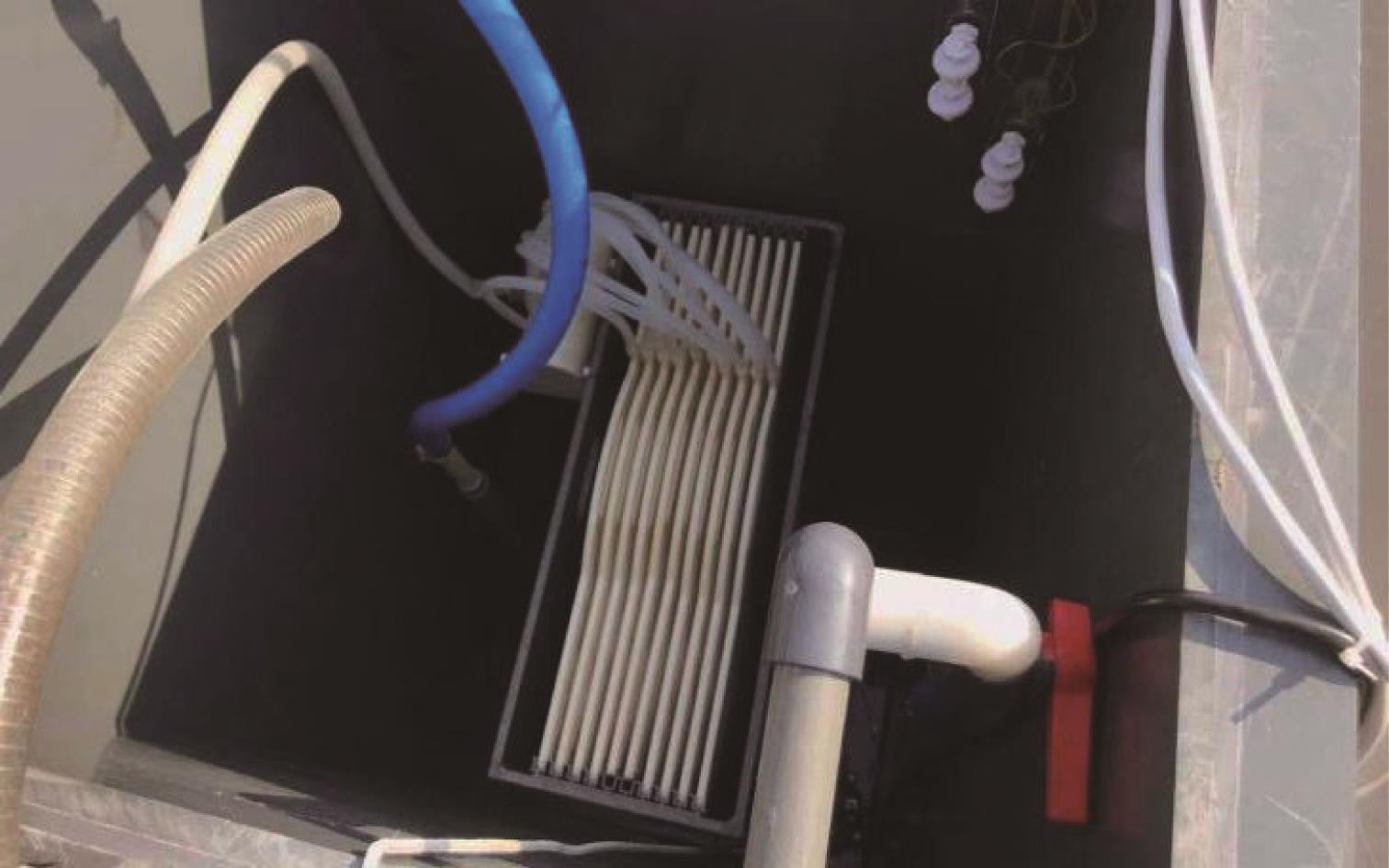

图2 MBR膜池结构

Fig.2 MBR membrane cell structure

表3 模型参数

Table 3 Model parameters

符号	定义	取值	备注
Y _H，A	缺氧时异养菌产率系数	0.54 g/g	以氧化单位质量废水COD形成的细胞COD质量计
Y _H，O	好氧时异养菌产率系数	0.67 g/g	以氧化单位质量废水COD形成的细胞COD质量计
Y _A	自养菌产率系数	0.24 g/g	以消耗单位质量废水TN形成的细胞COD质量计
k _h	最大比水解速率	3 g/（g·d）	以单位时间、单位质量细胞COD水解的慢速可生物降解COD质量计
K _h	慢速生物降解有机物水解饱和常数	1 g/g	以单位质量细胞COD水解的慢速可生物降解COD质量计
μ _H，A	缺氧时异养菌最大比增长速率	4.8 d^-1
μ _H，O	好氧条件下异养菌最大比增长速率	6 d^-1
$k S S$	易降解有机物好氧饱和常数	1 200 g/m³	以单位体积污水中的COD质量计
$K S S$	易降解有机物缺氧饱和常数	1 371 g/m³	以单位体积污水中的COD质量计
K _NH	自养菌的氨半饱和系数	1.0 g/m³	以单位体积污水中的NH₄ ⁺-N质量计
K _NO	反硝化菌的硝态氮饱和常数	30 g/m³	以单位体积污水中的NO₃ ^--N质量计
μ_A	自养菌最大比增长速率	0.8 d^-1
η _g	缺氧条件下µ _H，A校正因子	0.8	量纲为1
K _O，H	异养菌氧半饱和系数	0.2 g/m³	以单位体积污水中的O₂质量计

表3 模型参数

Table 3 Model parameters

符号	定义	取值	备注
Y _H，A	缺氧时异养菌产率系数	0.54 g/g	以氧化单位质量废水COD形成的细胞COD质量计
Y _H，O	好氧时异养菌产率系数	0.67 g/g	以氧化单位质量废水COD形成的细胞COD质量计
Y _A	自养菌产率系数	0.24 g/g	以消耗单位质量废水TN形成的细胞COD质量计
k _h	最大比水解速率	3 g/（g·d）	以单位时间、单位质量细胞COD水解的慢速可生物降解COD质量计
K _h	慢速生物降解有机物水解饱和常数	1 g/g	以单位质量细胞COD水解的慢速可生物降解COD质量计
μ _H，A	缺氧时异养菌最大比增长速率	4.8 d^-1
μ _H，O	好氧条件下异养菌最大比增长速率	6 d^-1
$k S S$	易降解有机物好氧饱和常数	1 200 g/m³	以单位体积污水中的COD质量计
$K S S$	易降解有机物缺氧饱和常数	1 371 g/m³	以单位体积污水中的COD质量计
K _NH	自养菌的氨半饱和系数	1.0 g/m³	以单位体积污水中的NH₄ ⁺-N质量计
K _NO	反硝化菌的硝态氮饱和常数	30 g/m³	以单位体积污水中的NO₃ ^--N质量计
μ_A	自养菌最大比增长速率	0.8 d^-1
η _g	缺氧条件下µ _H，A校正因子	0.8	量纲为1
K _O，H	异养菌氧半饱和系数	0.2 g/m³	以单位体积污水中的O₂质量计

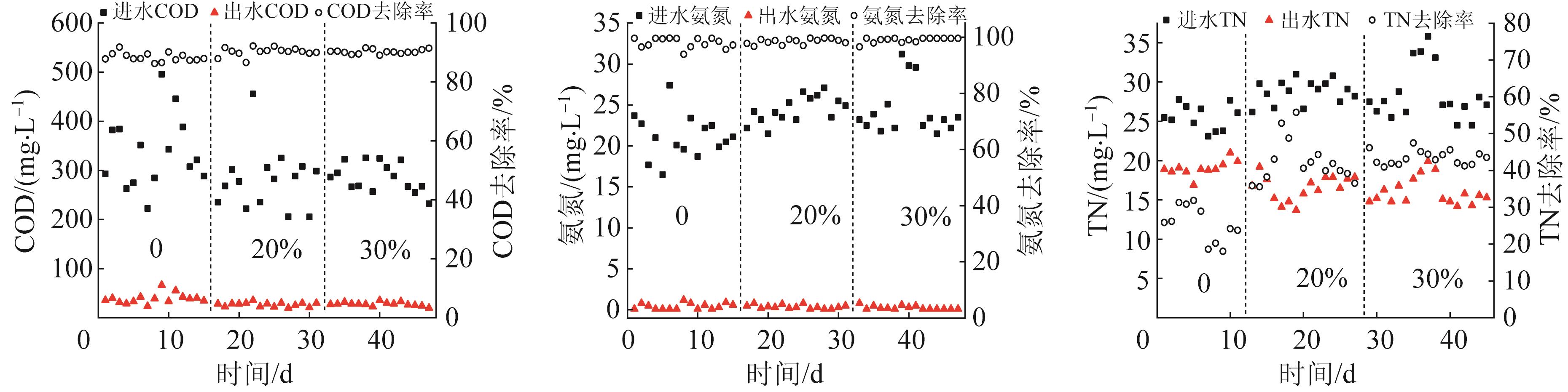

图3 填料投加体积比对AO⁵系统运行效果的影响

Fig.3 Effect of the volume ratio of filler on the operational performance of the AO⁵ system

图4 污泥回流比对AO⁵系统运行效果的影响

Fig.4 Effect of sludge reflux ratio on the operational performance of the AO⁵ system

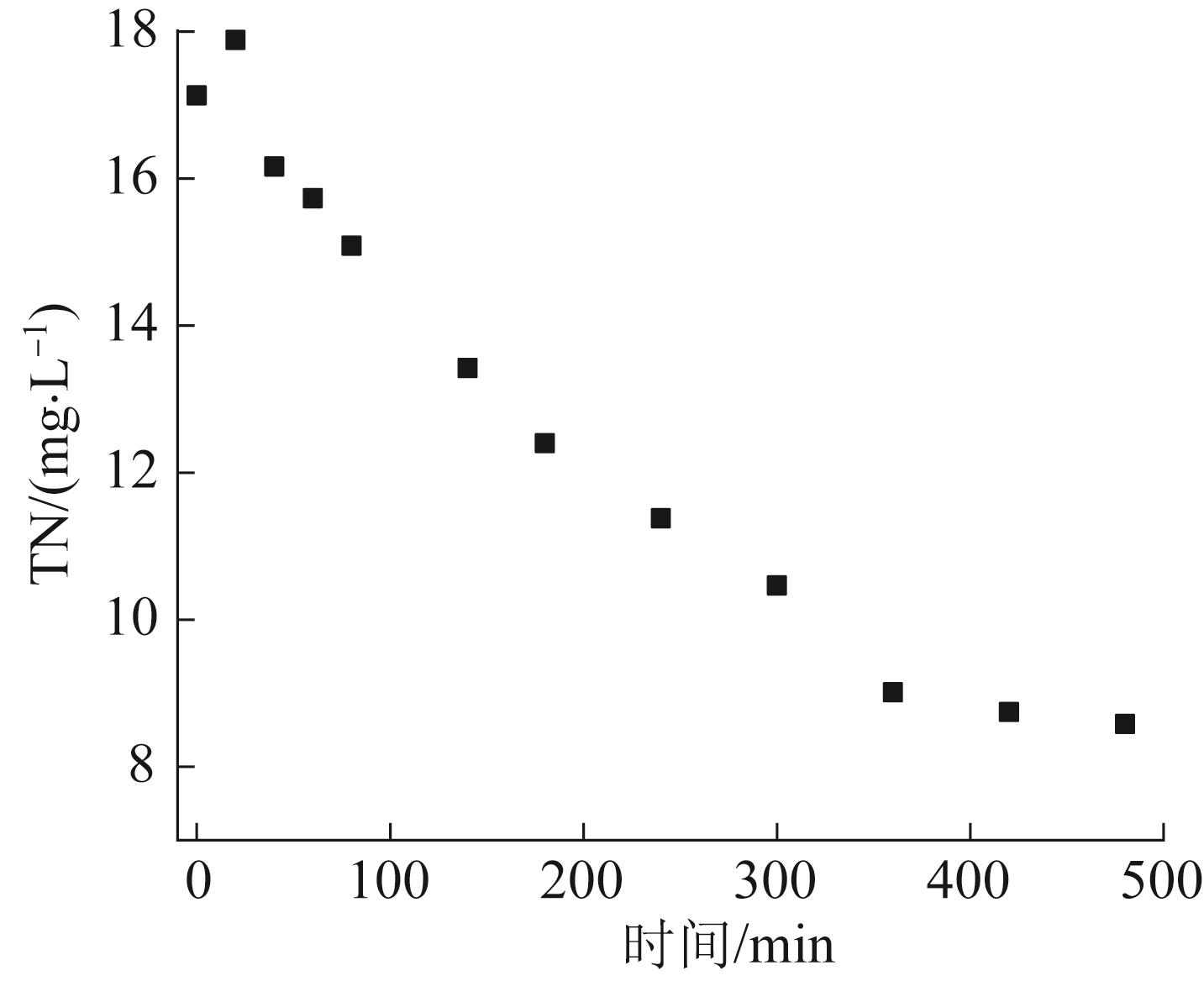

图5 模拟回流比为400%时的缺氧过程TN变化

Fig.5 Simulated changes of TN during anaerobic process with a reflux ratio of 400%

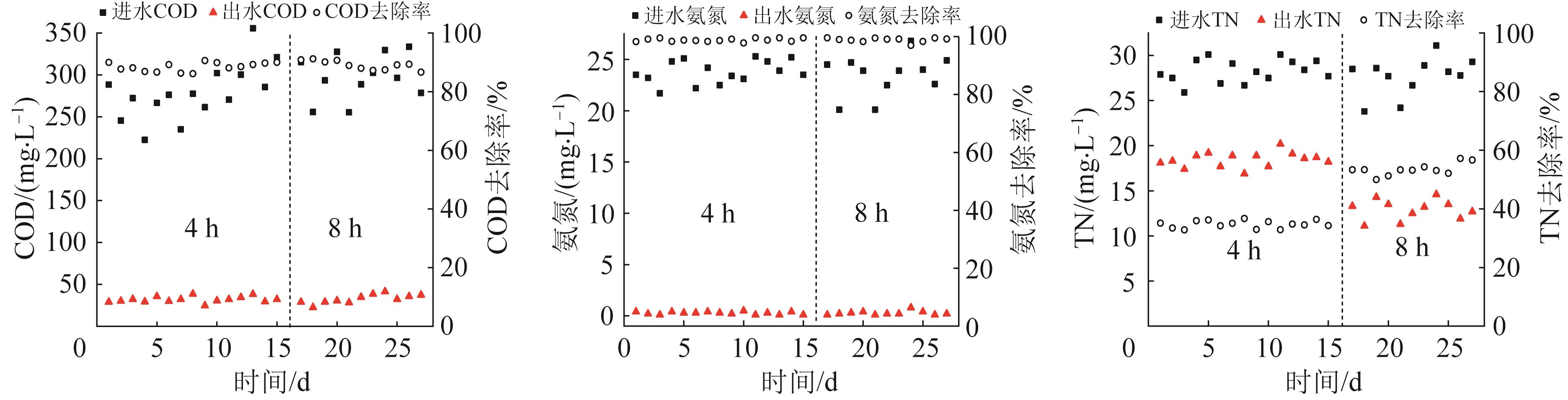

图6 缺氧池停留时间对系统运行效果的影响

Fig.6 Effect of anaerobic tank retention time on the operational performance of the system

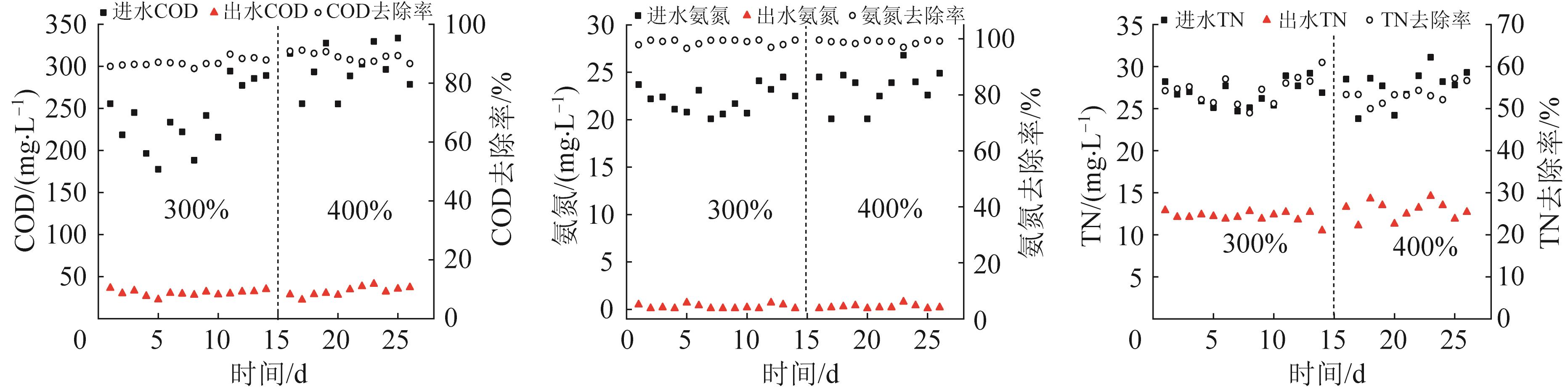

图7 回流比对A²O⁴系统运行效果的影响

Fig.7 Effect of reflux ratio on the operational performance of the A²O⁴ system

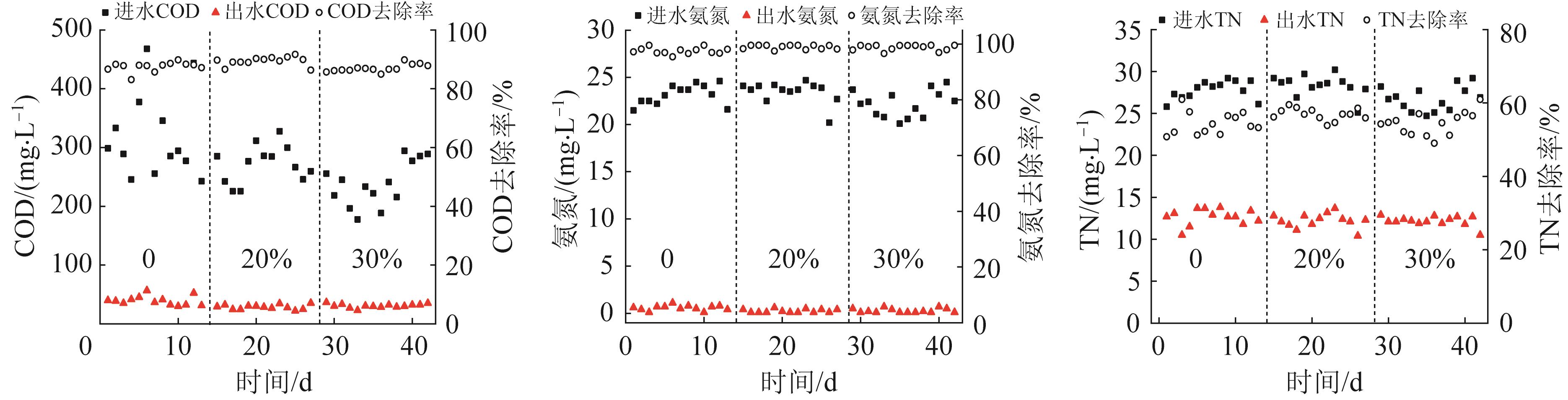

图8 填料投加比对A²O⁴系统运行效果的影响

Fig.8 Effect of filler ratio on the operational performance of the A²O⁴ system

表4 实际工艺监测参数 (mg/L)

Table 4 Parameters obtained from actual process monitoring

项目	COD	氨氮	总氮	硝态氮
进水	400	24.1	28	3.7
出水	35.5	0.1	13.6	13.7

参考文献 19

1	王猛. 石油炼化废水厌氧氨氧化脱氮技术研究［D］. 北京：北京工业大学，2016.
	WANG Meng. Study on anaerobic ammonia oxidation denitrification technology of petroleum refining wastewater［D］. Beijing：Beijing University of Technology，2016.
2	孔繁鑫，王业腾，陈进富，等. 某炼油污水处理系统运行分析、评价及达标建议［J］. 石油科学通报，2020，5（3）：429-434. doi:10.3969/j.issn.2096-1693.2020.03.037
	KONG Fanxin， WANG Yeteng， CHEN Jinfu，et al. The comprehensive evaluation of performance of activated sludge process in an oil refinery wastewater treatment plant［J］. Petroleum Science Bulletin，2020，5（3）：429-434. doi:10.3969/j.issn.2096-1693.2020.03.037
3	王业腾. 生物载体填料强化炼化废水A/O-MBR工艺脱氮除碳特性研究［D］. 北京：中国石油大学（北京），2020.
	WANG Yeteng. Biological carriers to strengthen nitrogen and carbon removal in A/O-MBR process for oil refining wastewater treatment［D］. Beijing：China University of Petroleum（Beijing），2020.
4	SANTOS J M M， RIEGER L， LANHAM A B，et al. A novel metabolic-ASM model for full-scale biological nutrient removal systems［J］. Water Research，2020，171：115373. doi:10.1016/j.watres.2019.115373
5	赵静，张洋. ASM工艺模型的应用研究进展［J］. 资源节约与环保，2020（1）：133-134.
	ZHAO Jing， ZHANG Yang. Research progress in application of ASM process model［J］. Resources Economization & Environmental Protection，2020（1）：133-134.
6	STENTOFT P A， MUNK-NIELSEN T， VEZZARO L，et al. Towards model predictive control：Online predictions of ammonium and nitrate removal by using a stochastic ASM［J］. Water Science and Technology，2019，79（1）：51-62. doi:10.2166/wst.2018.527
7	张天. 活性污泥过程生物除磷模型参数的可识别性及优化估计［D］. 重庆：重庆大学，2011.
	ZHANG Tian. Identification and optimization estimation of parameters of biological phosphorus removal model in activated sludge process［D］. Chongqing：Chongqing University，2011.
8	吴天昊. 基于ASM3的污水处理CASS工艺模型建立与参数优化研究［D］. 哈尔滨：哈尔滨工业大学，2015.
	WU Tianhao. Study on CASS process model and parameter optimization of sewage treatment based on ASM3［D］. Harbin：Harbin Institute of Technology，2015.
9	杨杰. 基于ASM1的污水处理厂计算机模型参数研究［J］. 天津建设科技，2017，27（4）：80-83.
	YANG Jie. Study on parameters of computer model of sewage treatment plant based on ASM1［J］. Tianjin Construction Science and Technology，2017，27（4）：80-83.
10	卢阳，唐伟杰，刘君君. 溴离子对COD检测结果的影响［J］. 广州化工，2019，47（24）：122-124.
	LU Yang， TANG Weijie， LIU Junjun. Effect of bromine ion on COD detection［J］. Guangzhou Chemical Industry，2019，47（24）：122-124.
11	HJ/T 346—2007 水质硝酸盐氮的测定紫外分光光度法（试行）［S］. doi:10.2175/106143007x156682
	HJ/T 346—2007 Water quality-Determination of nitrate-nitrogen-Ultraviolet spectrophotometric method ［S］. doi:10.2175/106143007x156682
12	GB/T 7493—1987 水质亚酸盐氮的测定分光光度法［S］. doi:10.1080/00387018708081571
	GB/T 7493—1987 Water quality-Determination of nitrogen（nitrite）-Spectrophotometry ［S］. doi:10.1080/00387018708081571
13	王承波. 污水中总氮（TN）、总磷（TP）的快速同时检测［J］. 福建分析测试，2014，23（2）：42-43.
	WANG Chengbo. Rapid simultaneous determination of TN and TP contents in sewage［J］. Fujian Analysis & Testing，2014，23（2）：42-43.
14	鲍任兵，张怀宇，李树苑，等. 强化SBR工艺脱氮效果的有效途径［J］. 城市建设理论研究（电子版），2018（3）：192-193.
	BAO Renbing， ZHANG Huaiyu， LI Shuyuan，et al. Effective methods for enhancing nitrogen removal in SBR process［J］. Theoretical Research in Urban Construction，2018（3）：192-193.
15	刘天禄. 生物强化载体流化床生物膜处理炼化废水研究［D］. 北京：中国地质大学，2019.
	LIU Tianlu. Study on treatment of refinery wastewater by biological enhanced carrier fluidized bed biofilm［D］. Beijing：China University of Geosciences，2019.
16	谭涛，刘扬，朱士江. 不同运行参数操控下AAO工艺脱氮除磷效果优化研究［J］. 水处理技术，2023，49（6）：94-100. doi:10.16796/j.cnki.1000-3770.2023.06.018
	TAN Tao， LIU Yang， ZHU Shijiang. Optimization of nitrogen and phosphorus removal effect of AAO process under different operation parameters［J］. Technology of Water Treatment，2023，49（6）：94-100. doi:10.16796/j.cnki.1000-3770.2023.06.018
17	李茂侨，陈志强，温沁雪. 延长缺氧水力停留时间对A-AAO工艺氮磷去除影响的研究［J］. 环境科学与管理，2018，43（1）：102-107.
	LI Maoqiao， CHEN Zhiqiang， WEN Qinxue. Effects of extending hydraulic retention time on nitrogen and phosphorus removal with A-AAO process［J］. Environmental Science and Management，2018，43（1）：102-107.
18	SHIN D C， LEE D M. Development of real-time implementation of a wind power generation system with modular multilevel converters for hardware in the loop simulation using MATLAB/Simulink［J］. Electronics，2020，9（4）：606. doi:10.3390/electronics9040606
19	王锋，龚利民，周合喜，等. Cu²⁺长期胁迫下两级AO工艺运行效能及污泥特性研究［J］. 给水排水，2022，58（7）：32-38.
	WANG Feng， GONG Limin， ZHOU Hexi，et al. Research on reactor performance and sludge characteristics of two-staged AO process under the long-term stress of Cu（Ⅱ）［J］. Water & Wastewater Engineering，2022，58（7）：32-38.
