响应面法优化预涂动态膜处理城镇污水研究

摘要/Abstract

摘要：

为优化预涂动态膜工艺处理城镇污水处理厂二级出水膜污染的主要运行条件，首先通过单因素实验研究了硅藻土平均粒径、跨膜压差及涂膜液质量浓度对动态膜形成过程中膜通量的影响规律；其次采用Box-Behnken Design二阶模型优化设计多因素实验，通过回归模型建立及方差分析，得出优化条件及模型预测值；最后验证在该优化运行条件下模型的可靠性。结果表明，硅藻土平均粒径与跨膜压差之间的交互作用显著，各因素对膜平均通量的影响顺序依次为涂膜液质量浓度>硅藻土平均粒径>跨膜压差；根据模型方程得出的优化运行条件为硅藻土平均粒径23.75 μm、跨膜压差0.08 MPa、涂膜液质量浓度0.39 g/L，膜平均通量达到36.85 L/（m²·h），与预测值的误差为0.94%。因此，采用响应面法优化预涂动态膜工艺处理城镇污水处理厂二级出水是切实可行的。

关键词: 预涂动态膜, 响应面法, 二级出水

Abstract:

It is aimed to achieve the mitigation of membrane pollution in secondary effluent of municipal wastewater treatment plants by optimizing the main operating conditions of precoating dynamic membrane process. Firstly，the effects of average particle size of diatomite，transmembrane pressure and coating solution mass concentration on membrane flux during dynamic membrane formation were conducted by single factor experiment，respectively. Secondly，the Box-Behnken Design second-order model was used to optimize the design of multi-factor experiments，and the optimal conditions and model predictive values were obtained by regression model establishment and variance analysis. Finally，the reliability of the model under this operating condition was verified. The results showed that average particle size of diatomite and transmembrane pressure had significant interaction effects on the response value. The effects of various factors on the average flux were as follows：coating solution mass concentration，average particle size of diatomite and transmembrane pressure. According to the model fitting equation，the optimal operating conditions were average particle size of diatomite 23.75 μm，transmembrane pressure 0.08 MPa and coating solution mass concentration 0.39 g/L，and the average membrane flux reached 36.85 L/（m²·h）. The relative error between actual and predicted values was 0.94%. Therefore，it was feasible to optimize the precoated dynamic membrane process for secondary effluent treatment of municipal wastewater by response surface methodology.

Key words: precoated dynamic membrane, response surface method, secondary effluent

中图分类号:

X703.1

杨东豫, 李济源. 响应面法优化预涂动态膜处理城镇污水研究[J]. 工业水处理, 2023, 43(6): 111-116.

Dongyu YANG, Jiyuan LI. Optimization of precoated dynamic membrane for municipal wastewater based on response surface methodology[J]. Industrial Water Treatment, 2023, 43(6): 111-116.

/ / 推荐 / 导出引用

链接本文: https://www.iwt.cn/CN/Y2023/V43/I6/111

图/表 10

图1 预涂动态膜装置实验示意

Fig. 1 Schematic diagram of precoated dynamic membrane experiment

表1 Box-Behnken实验设计的因素与水平

Table 1 Factors and levels of Box-Behnken experimental design

水平	因素
水平	硅藻土平均粒径X ₁/μm	跨膜压差X ₂/MPa	涂膜液质量浓度X ₃/（g·L^-1）
-1	12.6	0.06	0.2
0	24.5	0.08	0.4
1	36.4	0.10	0.6

图2 硅藻土平均粒径对膜通量的影响

Fig. 2 Effect of average particle size of diatomite on membrane flux

图3 跨膜压差对膜通量的影响

Fig. 3 Effect of transmembrane pressure on membrane flux

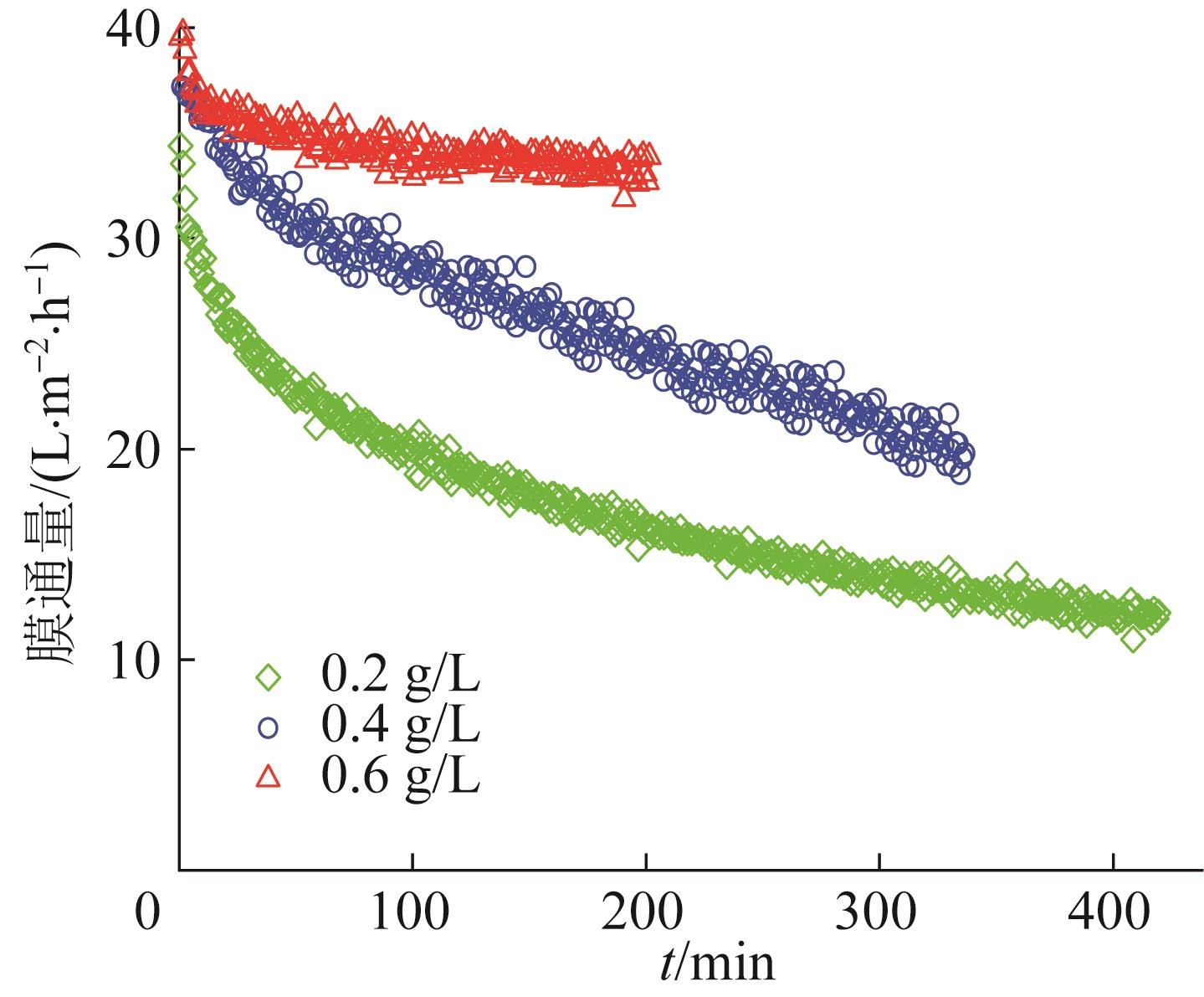

图4 涂膜液质量浓度对膜通量的影响

Fig. 4 Effect of coating solution mass concentration on membrane flux

表2 响应面模型的实验结果

Table 2 The experimental results of response surface model

实验编号	因素			响应值
实验编号	硅藻土平均粒径X ₁	跨膜压差X ₂	涂膜液质量浓度X ₃	膜平均通量/（L·m^-2·h^-1）
1	-1	1	0	24.11
2	-1	0	-1	21.03
3	1	0	-1	21.25
4	0	-1	1	22.21
5	0	0	0	37.11
6	0	0	0	37.14
7	0	-1	-1	21.16
8	-1	0	1	17.21
9	0	0	0	37.12
10	-1	-1	0	28.87
11	1	0	1	17.04
12	1	-1	0	22.39
13	0	1	1	19.87
14	0	0	0	37.12
15	0	0	0	37.13
16	0	1	-1	22.03
17	1	1	0	24.12

表3 响应面模型的方差分析

Table 3 Variance analysis of response surface model

项目	平方和	自由度	均方	F值	P值
模型	930.01	9	103.33	62.33	<0.000 1
X ₁	5.15	1	5.15	3.11	0.121 3
X ₂	2.53	1	2.53	1.53	0.256 4
X ₃	10.44	1	10.44	6.30	0.040 4
X ₁ X ₂	10.53	1	10.53	6.35	0.039 8
X ₁ X ₃	0.038	1	0.038	0.023	0.883 9
X ₂ X ₃	2.58	1	2.58	1.55	0.252 7
X ₁ ²	219.38	1	219.38	132.34	<0.000 1
X ₂ ²	106.67	1	106.67	64.34	<0.000 1
X ₃ ²	488.69	1	488.69	294.79	<0.000 1
残差	11.60	7	1.66	—	—
失拟项	11.60	3	3.87	29 753.33	<0.000 1

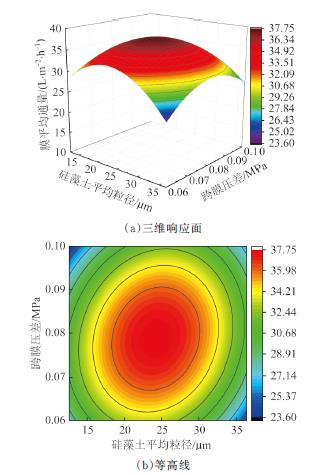

图5 硅藻土平均粒径和跨膜压差的三维响应面与等高线图

Fig. 5 3D response surface and contour map of average particle size of diatomite and transmembrane pressure

图6 硅藻土平均粒径和涂膜液质量浓度的三维响应面与等高线图

Fig. 6 3D response surface and contour map of average particle size of diatomite and coating solution mass concentration

图7 涂膜液质量浓度和跨膜压差的三维响应面与等高线图

Fig. 7 3D response surface and contour map of coating solution mass concentration and transmembrane pressure
