重金属吸附剂二硫代羧基化小麦秸秆的制备与表征

doi:10.19965/j.cnki.iwt.2021-1141

摘要/Abstract

摘要：

为了提高小麦秸秆对重金属的吸附能力，采用二硫化碳（CS₂）在碱性条件下对小麦秸秆（WS）进行二硫代羧基改性，制备了二硫代羧基化小麦秸秆（DTWS）。通过单因素实验法考察了DTWS制备过程的影响因素，确定了DTWS的制备条件。结果表明，DTWS的最佳制备条件：WS粒径为420 μm（40目），m（WS）∶V（CS₂）∶m（NaOH）为1∶2∶2，预反应温度为35 ℃，预反应时间为45 min，主反应温度为50 ℃，主反应时间为1.5 h，该条件下制备的DTWS对水样中Cd（Ⅱ）的最高去除率可达100%。DTWS的比表面积为0.738 2 m²/g，孔容为0.000 268 cm³/g。研究表明，DTWS制备中的改性反应主要发生在WS分子结构的羟基（—OH）上，改性后的DTWS对重金属Cd（Ⅱ）具有良好的吸附性能。

关键词: 吸附剂, 小麦秸秆, 改性, 含镉废水

Abstract:

In order to improve the adsorption capacity of wheat stalk for heavy metal，the dithiocarboxyl wheat stalk （DTWS） was prepared by modifying wheat stalk（WS） with carbon disulfide（CS₂） under alkaline condition. The influencing factors on the preparation of DTWS were investigated by the single factor experimental method，and the preparation conditions of DTWS were also determined. The results showed that the optimal preparation conditions of DTWS were as follows：the particle size of WS 420 μm（40 meshes），m（WS）∶V（CS₂）∶m（NaOH） 1∶2∶2，pre-reaction temperature 35 ℃，pre-reaction times 45 min，main-reaction temperature 50 ℃ and main-reaction time was 1.5 h. The highest removal rate of Cd（Ⅱ） could reach 100% with DTWS. The specific surface area and pore volume of DTWS were 0.738 2 m²/g and 0.000 268 cm³/g，respectively. It is found that the modification reaction in the preparation of DTWS mainly occurs on the hydroxyl groups（—OH） of WS molecular structure，and DTWS had good adsorption performance for Cd（Ⅱ）.

Key words: adsorbent, wheat stalk, modification, wastewater containing cadmium

中图分类号:

X703.1

王刚, 雷雨昕, 刘兴瑞, VILASITH Keokhounying. 重金属吸附剂二硫代羧基化小麦秸秆的制备与表征[J]. 工业水处理, 2022, 42(9): 133-140.

Gang WANG, Yuxin LEI, Xingrui LIU, Keokhounying VILASITH. Preparation and characterization of heavy metal adsorbent with dithiocarboxyl wheat stalk[J]. Industrial Water Treatment, 2022, 42(9): 133-140.

https://www.iwt.cn/CN/Y2022/V42/I9/133

图/表 9

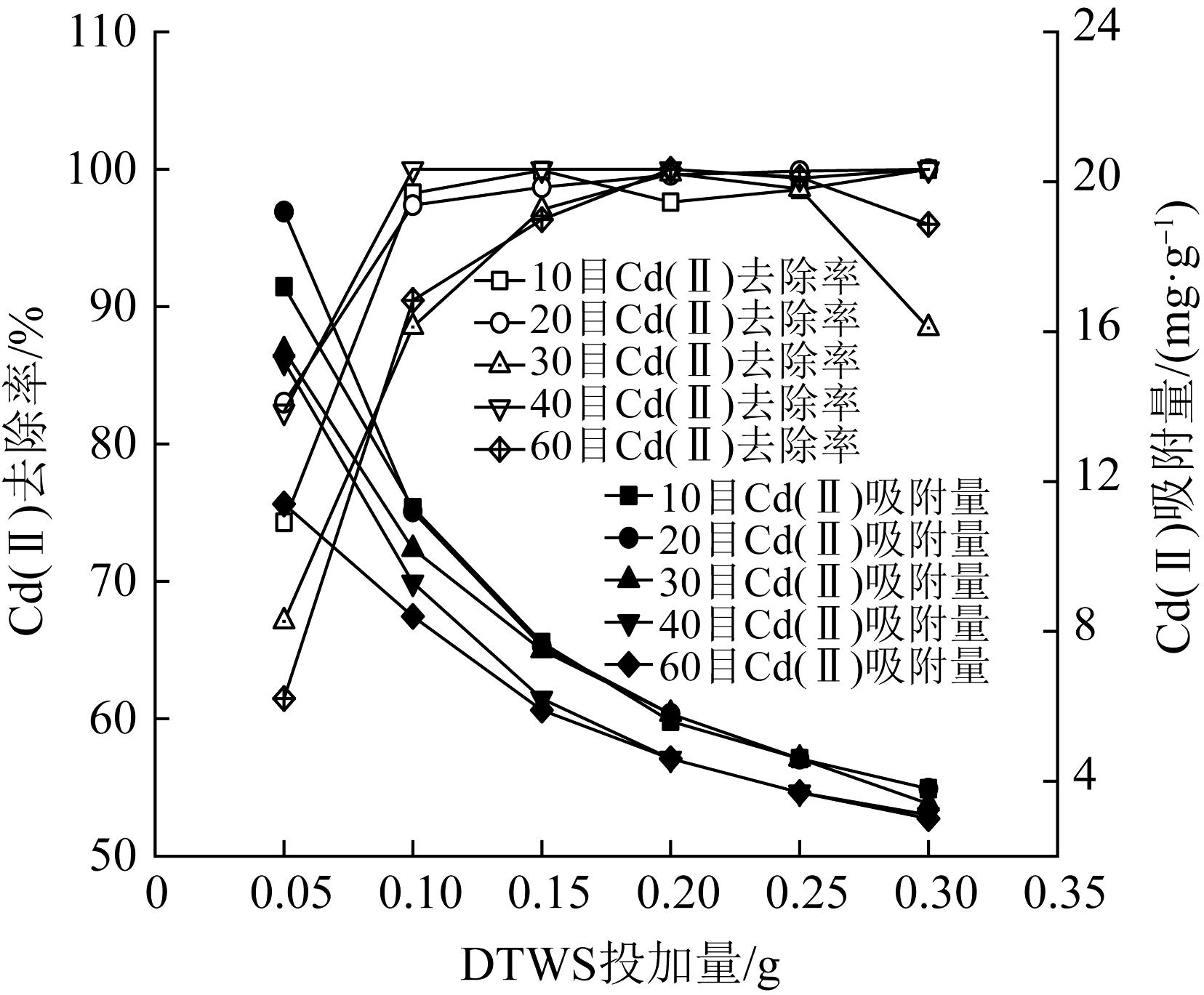

图1 WS粒径对Cd（Ⅱ）去除率及吸附量的影响

Fig. 1 Effect of WS particle size on Cd （Ⅱ） removal rate and adsorption capacity

图2 m（WS）∶V（CS₂）∶m（NaOH）对Cd（Ⅱ）去除率及吸附量的影响

Fig. 2 Effect of m（WS）∶V（CS₂）∶m（NaOH） on Cd （Ⅱ） removal rate and adsorption capacity

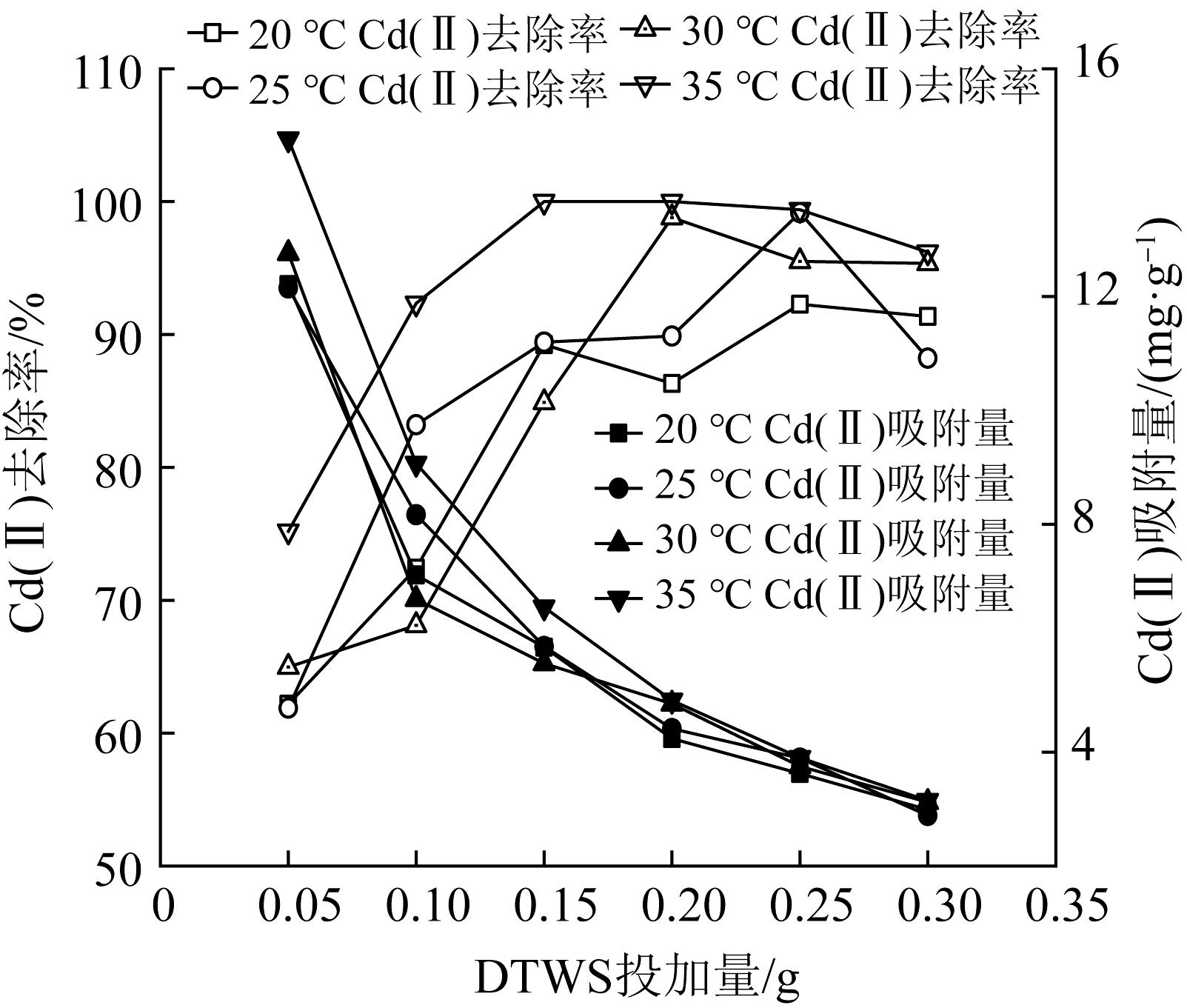

图3 预反应温度对Cd（Ⅱ）去除率及吸附量的影响

Fig. 3 Effect of pre-reaction temperature on Cd （Ⅱ） removal rate and adsorption capacity

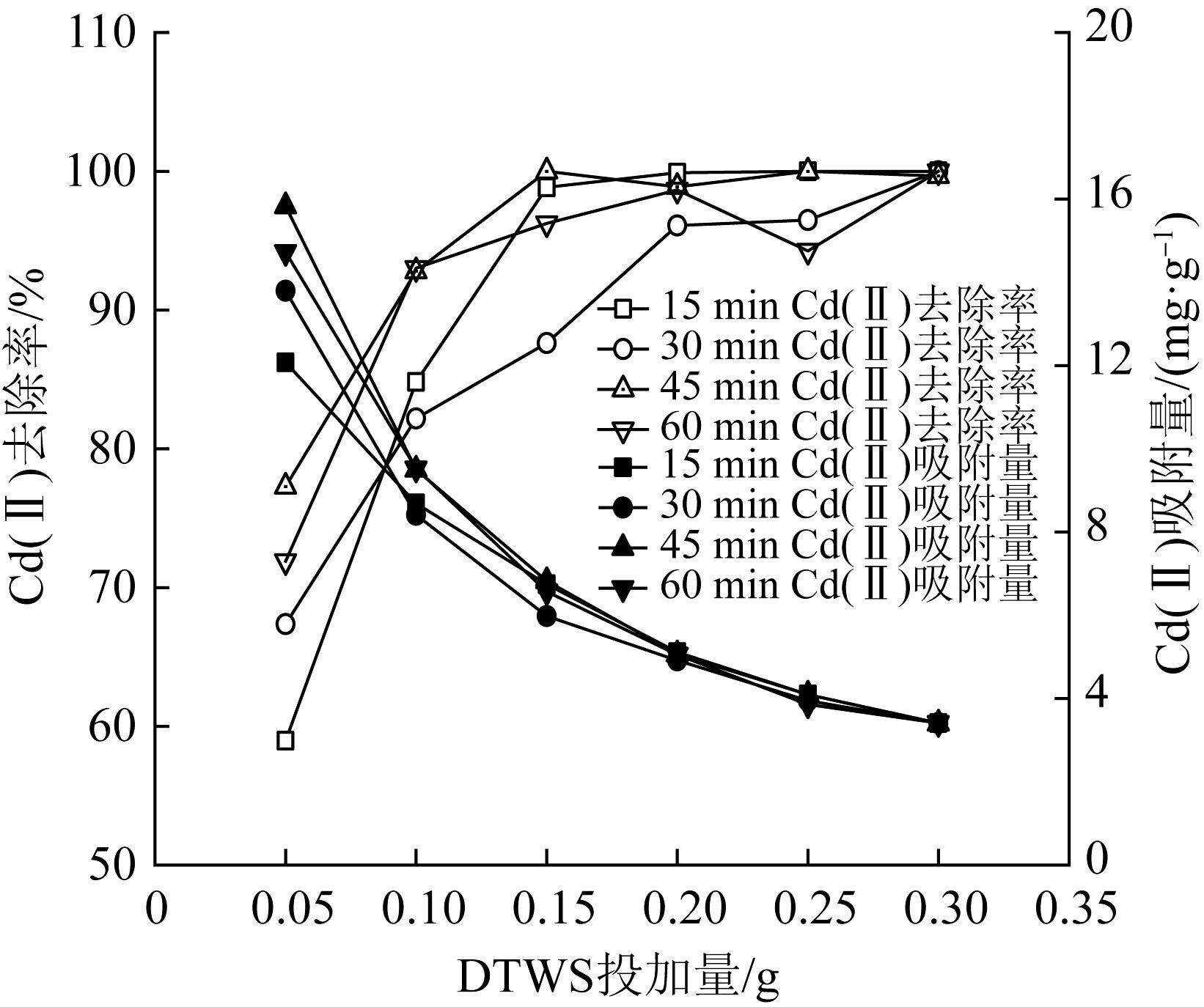

图4 预反应时间对Cd（Ⅱ）去除率及吸附量的影响

Fig. 4 Effect of pre-reaction time on Cd （Ⅱ） removal rate and adsorption capacity

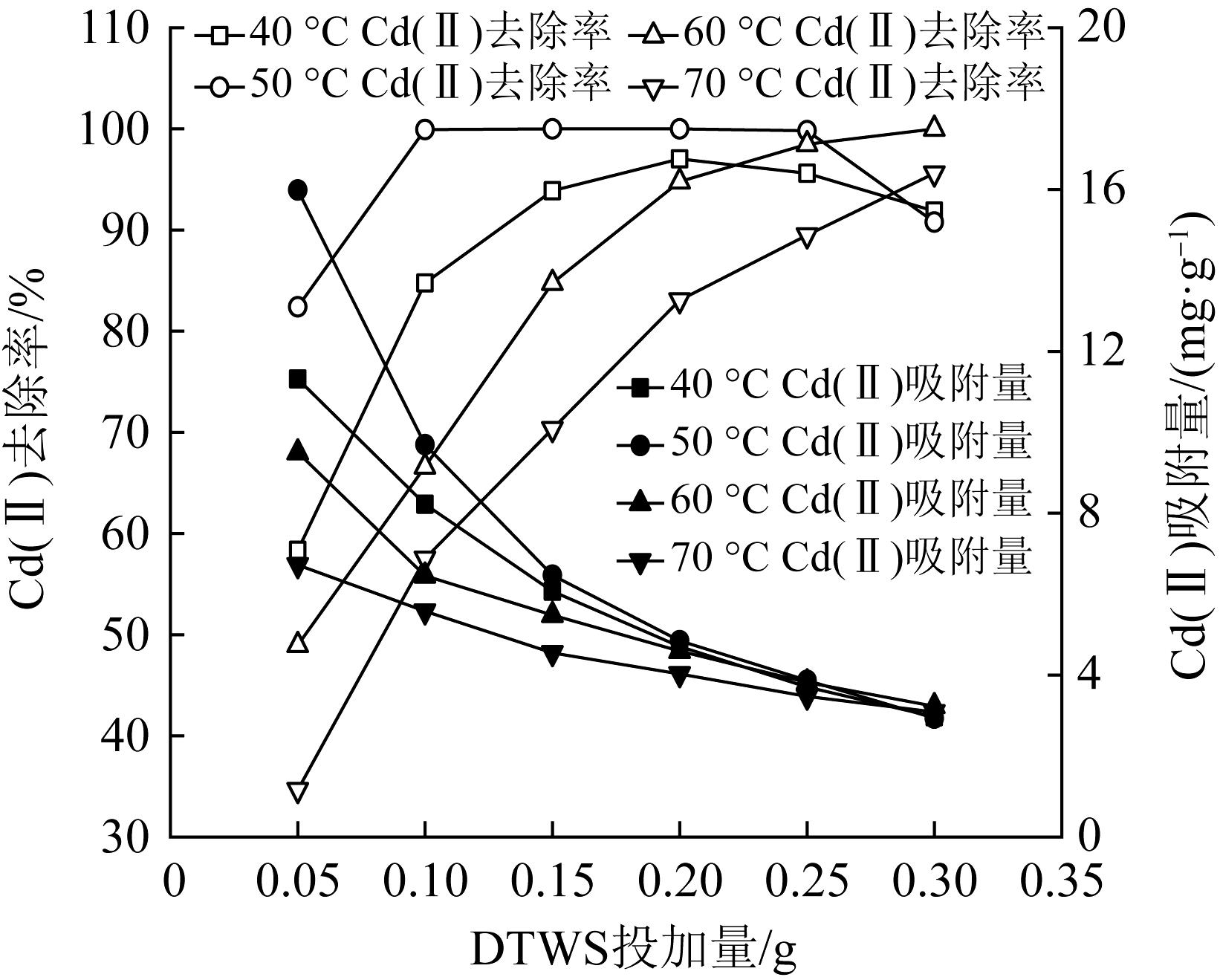

图5 主反应温度对Cd（Ⅱ）去除率及吸附量的影响

Fig. 5 Effect of pre-reaction time on Cd （Ⅱ） removal rate and adsorption capacity

图6 主反应时间对Cd（Ⅱ）去除率及吸附量的影响

Fig. 6 Effect of main-reaction time on Cd （Ⅱ） removal rate and adsorption capacity

图7 WS、DTWS和DTWS-Cd的红外光谱

Fig. 7 FTIR spectra of WS，DTWS and DTWS-Cd

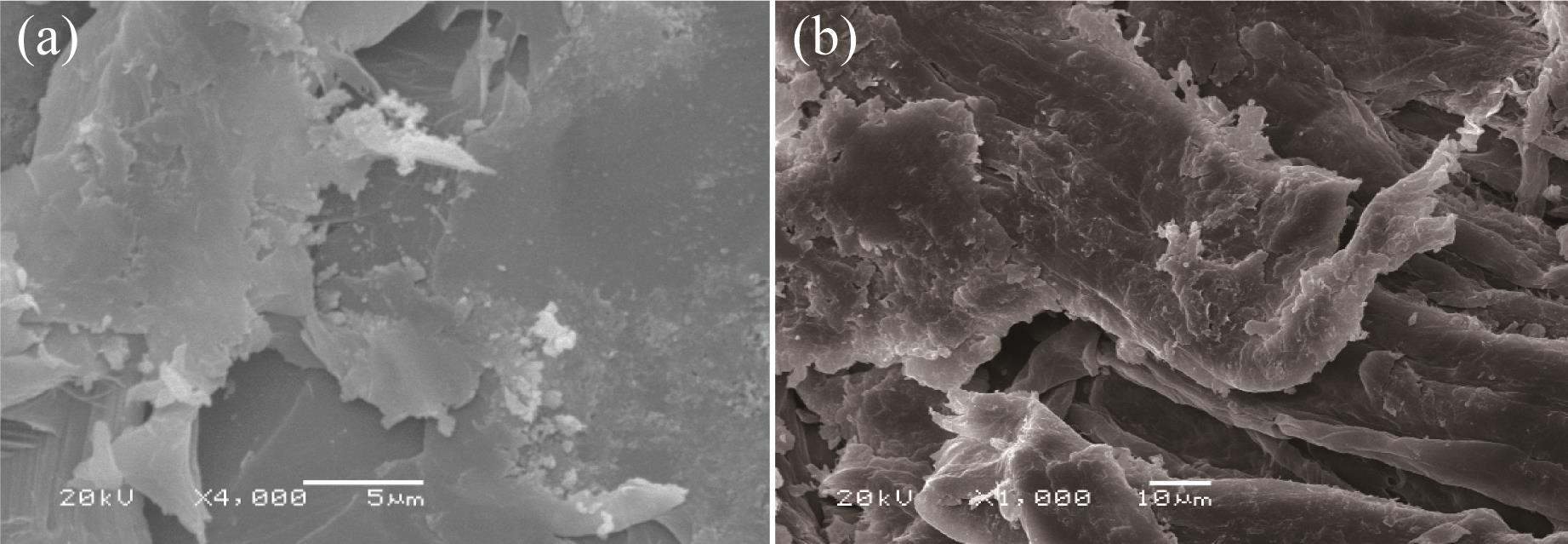

图8 WS（a）和DTWS（b）的SEM

Fig. 8 Scanning electron microscope of WS（a） and DTWS（b）

表1 WS与DTWS的比表面积及孔容、孔径分布

Table 1 Specific surface area，pore size and pore volume of WS and DTWS

样品	比表面积/（m²·g^-1）	孔径/nm	孔容/（cm³·g^-1）
WS	1.961 3	82.408 2	0.006 407
DTWS	0.738 2	—	0.000 268

参考文献 24

1	马立群，李爽，王雅珍，等. 污水中重金属离子吸附材料研究进展［J］. 化工新型材料，2020，48（10）：290-293． doi:10.19817/j.cnki.issn1006-3536.2020.10.062
	MA Liqun， LI Shuang， WANG Yazhen，et al. Research progress on adsorption material of heavy metal ions in sewage［J］. New Chemical Materials，2020，48（10）：290-293． doi:10.19817/j.cnki.issn1006-3536.2020.10.062
2	ZHU Ying， FAN Wenhong， ZHOU Tingting，et al. Removal of chelated heavy metals from aqueous solution：A review of current methods and mechanisms［J］. Science of the Total Environment，2019，678：253-266． doi:10.1016/j.scitotenv.2019.04.416
3	陈伟光，盛光遥，张子岚，等. 生物炭协同微生物处理重金属废水研究进展［J］. 工业水处理，2021，41（6）：127-133． doi:10.11894/iwt.2020-0633
	CHEN Weiguang， SHENG Guangyao， ZHANG Zilan，et al. Research advances in heavy metal wastewater treatment with coupled biochar-microorganism system［J］. Industrial Water Treatment，2021，41（6）：127-133． doi:10.11894/iwt.2020-0633
4	JOSEPH L， JUN B M， FLORA J R V，et al. Removal of heavy metals from water sources in the developing world using low-cost materials：A review［J］. Chemosphere，2019，229：142-159． doi:10.1016/j.chemosphere.2019.04.198
5	ŠĆIBAN M， KLAŠNJA M， ŠKRBIĆ B. Adsorption of copper ions from water by modified agricultural by-products［J］. Desalination，2008，229（1/2/3）：170-180． doi:10.1016/j.desal.2007.08.017
6	于芳. 小麦秸秆对溶液中铅、镉离子吸附性能的研究［D］. 西安：西北大学，2013．
7	CAO Yaoyao， XIAO Weihua， SHEN Guanghui，et al. Carbonization and ball milling on the enhancement of Pb（Ⅱ） adsorption by wheat straw：Competitive effects of ion exchange and precipitation［J］. Bioresource Technology，2019，273：70-76． doi:10.1016/j.biortech.2018.10.065
8	刘恒博，徐宝月，李明明，等. 改性小麦秸秆对水中Cd²⁺吸附的研究［J］. 水处理技术，2013，39（4）：15-19．
	LIU Hengbo， XU Baoyue， LI Mingming，et al. Adsorption of aquatic cadmium （Ⅱ） by modified wheat straw［J］. Technology of Water Treatment，2013，39（4）：15-19．
9	解宇峰，程德义，石佳奇，等. 高锰酸钾改性小麦秸秆吸附Cd²⁺的性能研究［J］. 生态与农村环境学报，2019，35（5）：668-674．
	XIE Yufeng， CHENG Deyi， SHI Jiaqi，et al. Adsorption of Cd²⁺ by potassium-permanganate-modified wheat straw［J］. Journal of Ecology and Rural Environment，2019，35（5）：668-674．
10	李志琳，解宇峰，程德义，等. 氨化改性小麦秸秆对水体Cd²⁺的吸附性能研究［J］. 环境工程技术学报，2019，9（5）：566-572．
	LI Zhilin， XIE Yufeng， CHENG Deyi，et al. Adsorption properties of ammonia-modified wheat straw on aquatic cadmium［J］. Journal of Environmental Engineering Technology，2019，9（5）：566-572．
11	LI Wunan， LIAO Xiaoyong， WANG Lingqing，et al. Adsorption of cadmium and lead in wastewater by four kinds of biomass xanthates［J］. Water Science and Technology：A Journal of the International Association on Water Pollution Research，2019，79（6）：1222-1230． doi:10.2166/wst.2019.124
12	马锋锋，赵保卫，刁静茹. 小麦秸秆生物炭对水中Cd²⁺的吸附特性研究［J］. 中国环境科学，2017，37（2）：551-559．
	MA Fengfeng， ZHAO Baowei， DIAO Jingru. Adsorptive characteristics of cadmium onto biochar produced from pyrolysis of wheat straw in aqueous solution［J］. China Environmental Science，2017，37（2）：551-559．
13	李瑞月，陈德，李恋卿，等. 不同作物秸秆生物炭对溶液中Pb²⁺、Cd²⁺的吸附［J］. 农业环境科学学报，2015，34（5）：1001-1008．
	LI Ruiyue， CHEN De， LI Lianqing，et al. Adsorption of Pb²⁺ and Cd²⁺ in aqueous solution by biochars derived from different crop residues［J］. Journal of Agro-Environment Science，2015，34（5）：1001-1008．
14	CAO Yaoyao， SHEN Guanghui， ZHANG Yang，et al. Impacts of carbonization temperature on the Pb（Ⅱ） adsorption by wheat straw-derived biochar and related mechanism［J］. Science of the Total Environment，2019，692：479-489． doi:10.1016/j.scitotenv.2019.07.102
15	WANG Gang， ZHANG Yongping， JIANG Shengji，et al. Removal and recovery of cobalt from Co（Ⅱ）-containing water samples by dithiocarboxyl polyethyleneimine［J］. Separation and Purification Technology，2020，251：117338． doi:10.1016/j.seppur.2020.117338
16	程小龙，王刚，徐敏，等. 重金属吸附剂二硫代羧基化玉米秸秆的制备［J］. 化学研究与应用，2020，32（5）：758-763． doi:10.3969/j.issn.1004-1656.2020.05.010
	CHENG Xiaolong， WANG Gang， XU Min，et al. Preparation of heavy metal adsorbent with dithiocarboxyl corn stalk［J］. Chemical Research and Application，2020，32（5）：758-763． doi:10.3969/j.issn.1004-1656.2020.05.010
17	李武楠，廖晓勇，黄占斌. 玉米秸秆黄原酸盐对铅离子的动态吸附特征［J］. 环境科学学报，2019，39（8）：2586-2592． doi:10.1088/1755-1315/199/4/042047
	LI Wunan， LIAO Xiaoyong， HUANG Zhanbin. The dynamic adsorption of lead ions by corn stalk xanthate［J］. Acta Scientiae Circumstantiae，2019，39（8）：2586-2592． doi:10.1088/1755-1315/199/4/042047
18	王志科，王刚，徐敏，等. 响应面法优化制备二硫代羧基化胺甲基聚丙烯酰胺［J］. 中国环境科学，2017，37（6）：2114-2121． doi:10.3969/j.issn.1000-6923.2017.06.016
	WANG Zhike， WANG Gang， XU Min，et al. Preparation of dithiocarboxyl amino-methylated polyacrylamide optimized by response surface methodology［J］. China Environmental Science，2017，37（6）：2114-2121． doi:10.3969/j.issn.1000-6923.2017.06.016
19	张永平，王刚，徐敏，等. 除Cd（Ⅱ）重金属吸附剂：巯基乙酰化玉米秸秆的制备［J］. 环境工程，2020，38（3）：116-122．
	ZHANG Yongping， WANG Gang， XU Min，et al. Preparation of mercaptoacetyl corn straw，a Cd（Ⅱ） adsorbent［J］. Environmental Engineering，2020，38（3）：116-122．
20	尹冬敏，吴敏，李栋. 超微粉碎玉米秸秆微观结构与秸秆-淀粉共混膜蠕变特性［J］. 农业机械学报，2016，47（S1）：297-304．
	YIN Dongmin， WU Min， LI Dong. Microstructure of ball milling cornstalk and creep behavior of corn starch-based films［J］. Transactions of the Chinese Society for Agricultural Machinery，2016，47（S1）：297-304．
21	郑明霞，李来庆，郑明月，等. 碱处理对玉米秸秆纤维素结构的影响［J］. 环境科学与技术，2012，35（6）：27-31． doi:10.3969/j.issn.1003-6504.2012.06.007
	ZHENG Mingxia， LI Laiqing， ZHENG Mingyue，et al. Effect of alkali pretreatment on cellulosic structural changes of corn stover［J］. Environmental Science & Technology，2012，35（6）：27-31． doi:10.3969/j.issn.1003-6504.2012.06.007
22	王刚，常青. 高分子重金属絮凝剂PEX捕集Ni²⁺及除浊性能研究［J］. 环境科学学报，2007，27（5）：763-769．
	WANG Gang， CHANG Qing. Study on the trapping Ni²⁺ ions and the removing turbidity behavior of macromolecule heavy metal flocculant PEX［J］. Acta Scientiae Circumstantiae，2007，27（5）：763-769．
23	WANG G， CHENG X L， ZENG Y C，et al. Effects of some parameters on the removal of Cd（Ⅱ） ions from aqueous solutions by polyethyleneimine-sodium xanthogenate［J］. International Journal of Environmental Science and Technology，2020，17（12）：4733-4744． doi:10.1007/s13762-020-02798-7
24	ZHENG Liuchun， PENG Dan， MENG Peipei. Promotion effects of nitrogenous and oxygenic functional groups on cadmium （Ⅱ） removal by carboxylated corn stalk［J］. Journal of Cleaner Production，2018，201：609-623． doi:10.1016/j.jclepro.2018.08.070

[1]	唐恒军, 邱彪, 司马卫平, 唐建. 酸改性酒糟生物炭对Cr（Ⅵ）的去除性能研究[J]. 工业水处理, 2025, 45(3): 144-151.
[2]	李秀玲, 宾冰, 龚盈盈, 武哲, 曾湘楚. 铁锰改性桑枝生物炭的构筑及其对水体磷的吸附[J]. 工业水处理, 2025, 45(3): 175-184.
[3]	靳亚斌, 徐甜甜, 赵德中, 张乐, 万振杰, 张高明. Bi₂O₃基复合光催化剂的制备及其在水处理中的应用进展[J]. 工业水处理, 2025, 45(3): 10-21.
[4]	傅翔宇, 李亚峰, 刘奕含, 崔可清, 王玲萍. 磷酸三丁酯改性生物炭活化PMS降解双酚A的效能[J]. 工业水处理, 2025, 45(1): 87-93.
[5]	张翠红, 王靖, 王洁, 袁文蛟. 季铵盐改性二氧化硅的制备及其吸附钒（Ⅴ）的性能[J]. 工业水处理, 2025, 45(1): 104-114.
[6]	张毅豪, 侯保林, 王佳欣, 张婷, 任志文. Fe₃O₄掺杂改性电极电化学去除Pb²⁺的效能研究[J]. 工业水处理, 2024, 44(8): 107-113.
[7]	刘畅益, 田佳旺, 张浩东, 秦哲. 改性芦苇材料的吸附脱氮性能及其资源化探究[J]. 工业水处理, 2024, 44(8): 122-132.
[8]	潘亦维, 樊奇峰, 张干伟, 沈舒苏. 亚胺类COFs改性水处理膜的制备及应用进展[J]. 工业水处理, 2024, 44(8): 29-37.
[9]	刘磐. 改性天然沸石对煤化工废水中高浓度NH₄ ⁺的吸附和再生研究[J]. 工业水处理, 2024, 44(7): 141-149.
[10]	房金峰, 曲莹, 赵玉博, 刘汝鹏, 张震, 齐震, 樊浩宇, 朱炜臣. 电容去离子技术去除水中硝酸盐的研究进展[J]. 工业水处理, 2024, 44(7): 29-37.
[11]	陈运超, 龙婉丹, 庄培强, 钟国龙, 张铭栋, 穆景利. 不同生物炭对水产养殖尾水中磷的去除研究[J]. 工业水处理, 2024, 44(7): 74-82.
[12]	张西玲, 陈丽芳, 廖江萍, 宋丽婷, 熊佳, 甄聪聪. 碱熔融复合改性钢渣处理铅离子废水的试验研究[J]. 工业水处理, 2024, 44(7): 89-95.
[13]	王帆, 方秋月. 聚乙烯亚胺接枝/微球共混改性PVDF膜的制备及其性能研究[J]. 工业水处理, 2024, 44(6): 165-171.
[14]	张伟, 罗旭彪, 欧阳婷, 柳正葳, 熊萍. 吸附法去除水中典型有机络合态重金属的研究进展[J]. 工业水处理, 2024, 44(6): 60-68.
[15]	上官一将, 文正红, 贾燕茹, 杨成建, 李志华. 剥离黏液层改性污泥回用对污泥颗粒化过程的影响[J]. 工业水处理, 2024, 44(4): 76-83.

选择文件类型/文献管理软件名称

选择包含的内容
