一种复配缓蚀剂对Q235碳钢的缓蚀性能及机理研究

doi:10.19965/j.cnki.iwt.2021-1229

摘要/Abstract

摘要：

为了进一步探究、提高绿色缓蚀剂的缓蚀性能和缓蚀机理，研究了一种Q235碳钢材料的复合绿色缓蚀剂。利用重量法、阻抗图谱（EIS、Bode）、动电位极化曲线、扫描电子显微镜（SEM）及能谱分析（EDS）探讨了在自来水介质中，钨酸钠、葡萄糖酸钠和Zn²⁺对Q235碳钢材料的缓蚀协同作用。结果表明：钨酸钠、葡萄糖酸钠和Zn²⁺三元药剂在该体系中有较强的协同缓蚀作用。当钨酸钠、葡萄糖酸钠、Zn²⁺质量浓度分别为40、20、4 mg/L时，协同缓蚀效果最好，缓蚀率最高达到90%以上。动电位极化数据证明该复合缓蚀剂为以抑制阳极为主的阳极型缓蚀剂，阻抗图谱的数据表明，三元配方药剂增强了在Q235碳钢表面电荷转移的阻力。采用扫描电镜（SEM）和能谱分析（EDS）分别证明了三元复合配方药剂在碳钢表面形成了保护膜和膜中的主要成分。三元复合配方药剂在碳钢表面的吸附符合Langmuir吸附等温式，其是通过化学吸附和物理吸附两种方式吸附在碳钢材料表面的。

关键词: Q235碳钢, 协同效应, 吸附, 缓蚀, 表面分析

Abstract:

In order to further explore and improve the corrosion inhibition performance and mechanism of green corrosion inhibitor，a compound green corrosion inhibitor to Q235 carbon steel was investigated. The synergistic effect of sodium tungstate，sodium gluconate and Zn²⁺ on corrosion inhibition to Q235 carbon stees was studied by gravimetry，impedance spectroscopy（EIS，BODE），potentiometric polarization curve，scanning electron microscope（SEM） and energy spectrum analysis（EDS） in natural tap water medium. The results showed that sodium tungstate，sodium gluconate and Zn²⁺ had strong synergistic effect in the corrosive system. The optimum synergistic effect was obtained and the inhibition rate was more than 90% when the concentrations of sodium tungstate，sodium gluconate，sodium gluconate and Zn²⁺were 40 mg/L，20 mg/L and 4 mg/L respectively. The potential dynamic polarization data showed that the compound corrosion inhibitor was mainly an anodic corrosion inhibitor，and the data of impedance spectrum showed that the tri-compound agent enhanced the resistance of charge transfer on the surface of Q235 carbon steel. Scanning electron microscopy（SEM） and energy dispersive spectroscopy（EDS） were used to prove respectively that the ternary compound formula formed a protective film on the surface of carbon steel and its main components. The adsorption of ternary compound formula conformed to Langmuir adsorption isotherm，which adsorbed on the surface of carbon steel by chemical and physical ways.

Key words: Q235 carbon steel, synergistic effect, adsorption, corrosion inhibition, surface analysis

中图分类号:

TG174.42

刘会媛, 柳鑫华, 石春杰, 张红霞. 一种复配缓蚀剂对Q235碳钢的缓蚀性能及机理研究[J]. 工业水处理, 2022, 42(9): 124-132.

Huiyuan LIU, Xinhua LIU, Chunjie SHI, Hongxia ZHANG. Corrosion inhibition performance and mechanism of a compound corrosion inhibitor to Q235 carbon steel[J]. Industrial Water Treatment, 2022, 42(9): 124-132.

https://www.iwt.cn/CN/Y2022/V42/I9/124

图/表 14

图1 钨酸钠对Q235钢的缓蚀性能

Fig. 1 Corrosion inhibition performance of sodium tungstate on Q235 carbon steel

图2 二元复配物对Q235钢缓蚀性能

Fig. 2 Corrosion inhibition performance of binary compound to Q235 carbon steel

图3 三元复配物对Q235钢的缓蚀性能

Fig. 3 Corrosion inhibition performance of ternary compound to Q235 carbon steel

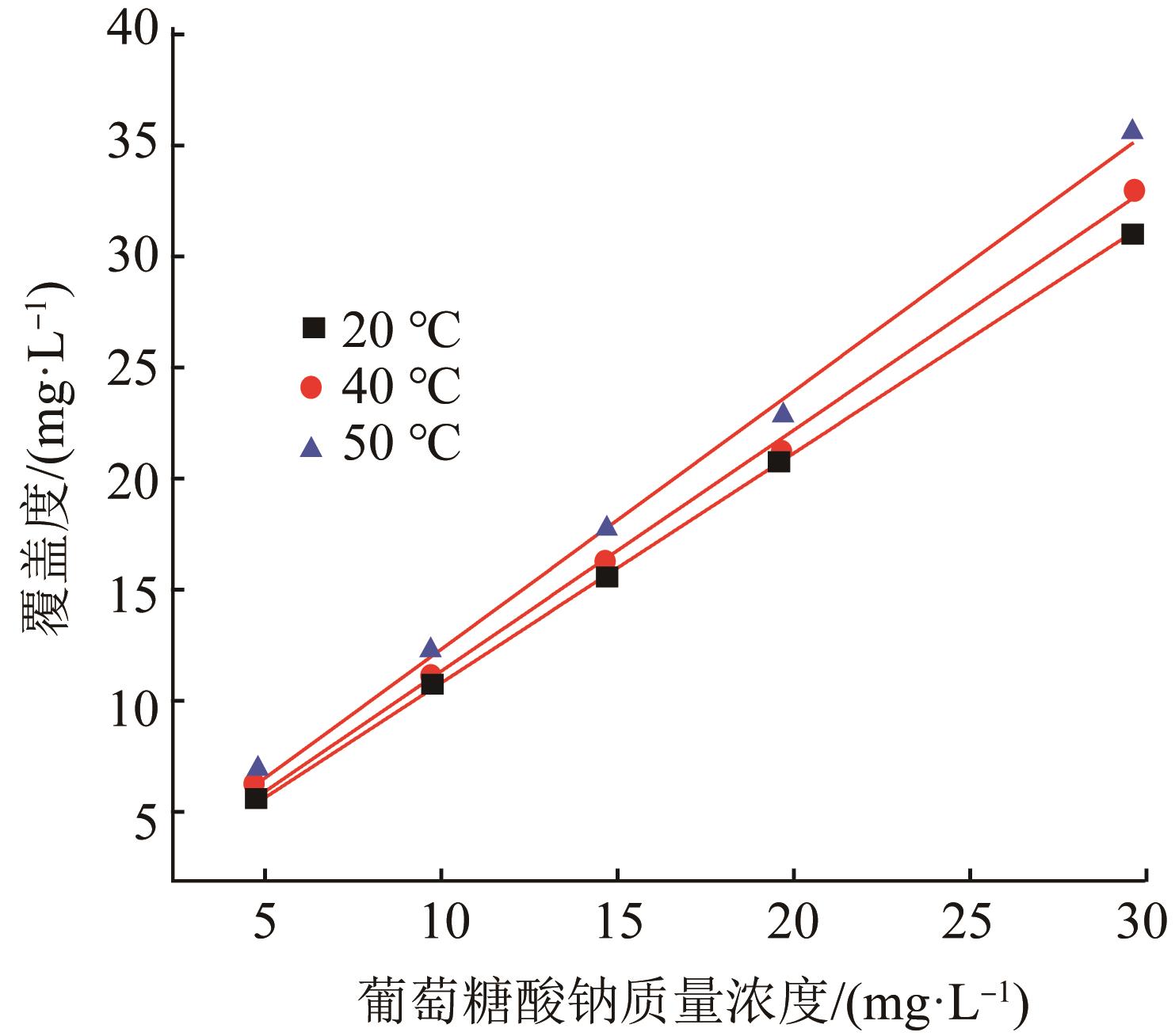

图4 碳钢在含有钨酸钠、Zn²⁺缓蚀剂自来水中的C-C/θ关系

Fig. 4 C-C/θ relationship with sodium gluconate concentration to carbon steel in tap water containing corrosion inhibitor

表1 葡萄糖酸钠在含有钨酸钠、Zn²⁺缓蚀剂自来水中的吸附参数

Table 1 Adsorption parameters of sodium gluconate in tap water containing sodium tungstate and Zn²⁺ corrosion inhibitor

T/℃	K/（L·mg^-1）	斜率	R ²	ΔG ⁰/（kJ·mol^-1）
20	0.988 6	1.000 5	1.000	-33.6
40	0.969 6	1.049 5	0.996 5	-35.871
50	0.809 6	1.124 1	0.997 1	-36.5

表2 碳钢试片在含有不同缓蚀剂的自来水中测得的缓蚀率以及计算得到的S值

Table 2 Corrosion inhibition efficiency and S values calculated to carbon steel samples measured containing different corrosion inhibitors in tap water

钨酸钠/（mg·L^-1）	葡萄糖酸钠/（mg·L^-1）	Zn²⁺/（mg·L^-1）	η/%	S
40	20	—	62.75	—
40	—	4	41.94	—
40	20	4	93.67	3.42

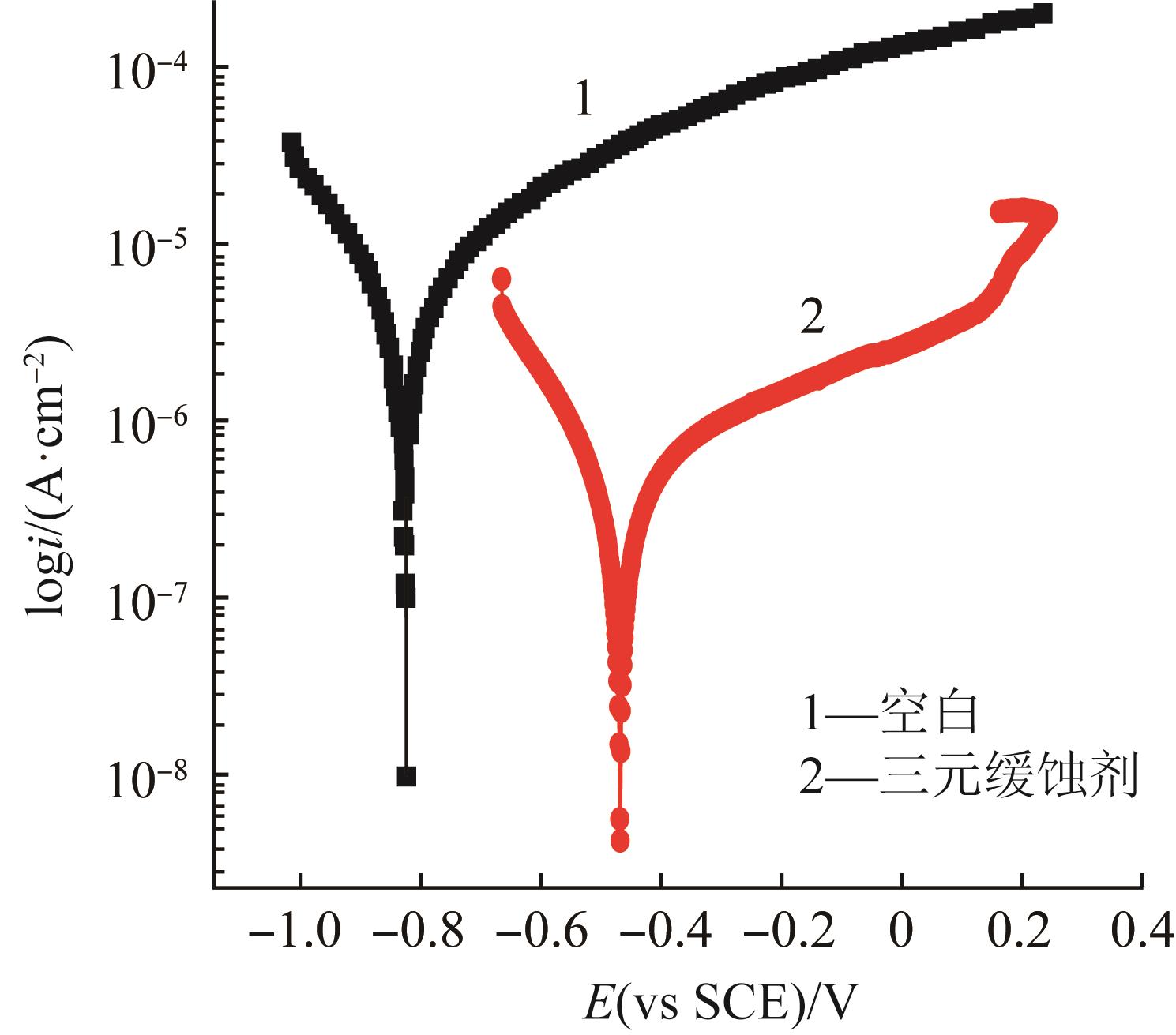

图5 空白体系及三元体系的极化曲线

Fig. 5 Polarization curves of blank system and ternary system

表3 空白及三元缓蚀剂体系中的极化参数

Table 3 Polarization parameters of blank system and ternary system

极化参数	b _a/（V·dec^-1）	b _c/（V·dec^-1）	I _corr/（mA·cm^-2）	E _corr/mV	η/%
空白溶液	0.586	0.863	0.017 7	-786	—
三元缓蚀剂	0.242	0.811	0.000 791	-443	95.5

图6 Q235在空白和加入三元缓蚀剂体系中的Nyquist图

Fig. 6 Nyquist plots of blank system and ternary formula system

图7 对阻抗谱拟合的等效电路图

注：

R _ct为缓蚀体系电荷转移的电阻；R _s为缓蚀体系溶液电阻；由于Q235碳钢材料的表面不平整性由CPE代替理想的电容器。

Fig. 7 Equivalent circuit used to fit the impedance spectra

表4 拟合电化学参数及缓蚀效率

Table 4 Fitting electrochemical parameters and protection efficiency

影响因子	R _s/（Ω·cm^-2）	R _ct/（kΩ·cm^-2）	C _dl/（μF·cm^-2）	η/%
空白	7.10	4.98	35.1	—
加入缓蚀剂	4.63	95.3	6.32	94.8

图8 空白和加入三元缓蚀剂体系中的Bode图

Fig. 8 Bode plots of blank system and ternary formula system

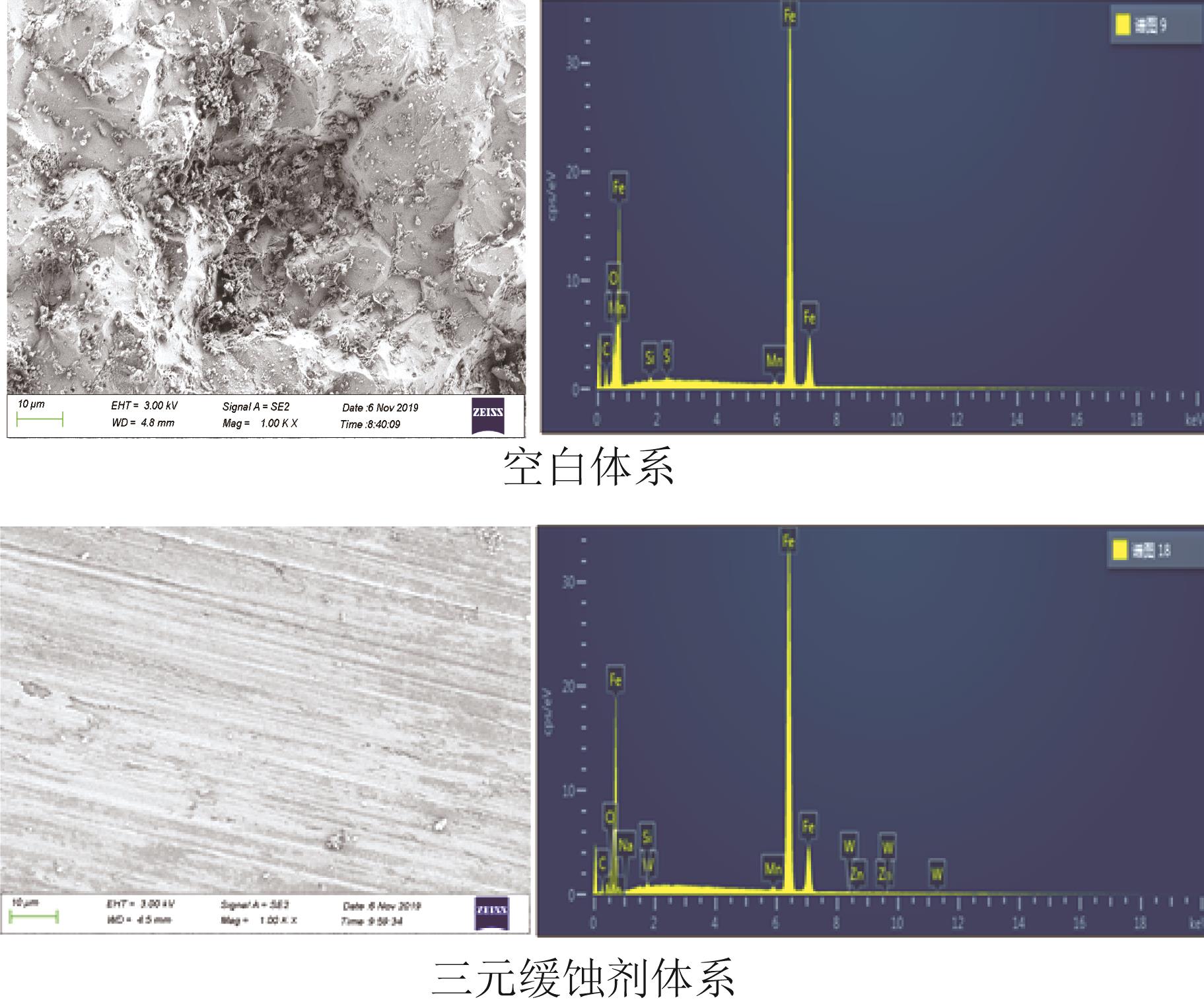

图9 Q235碳钢试片在空白体系和三元缓蚀配方体系中的SEM和EDS

Fig. 9 SEM and EDS of Q235 carbon steel specimen in blank system and three-way corrosion inhibition formula system

表5 在空白体系和三元体系中碳钢试片表面膜的EDS元素分析

Table 5 EDS elemental analysis of surface film of carbon steel specimen in blank system and ternary system

元素	空白		三元缓蚀剂
元素	质量分数	原子百分比	质量分数	原子百分比
合计	100.00	100.00	100.00	100.00
C	7.46	25.17	4.63	17.74
O	4.09	10.35	1.70	4.89
Fe	87.42	63.47	92.12	75.88
S	0.12	0.15	—	—
Si	0.25	0.36	0.27	0.45
Mn	0.67	0.49	0.71	0.59
W	—	—	0.28	0.07
Zn	—	—	0.16	0.11
Na	—	—	0.13	0.26
