固定化蟹壳生物炭制备及吸附Pb<sup>2+</sup>的研究

doi:10.19965/j.cnki.iwt.2022-1271

摘要/Abstract

摘要：

以废弃的蟹壳为原料制备蟹壳生物炭（BC），采用海藻酸钠固定制备复合凝胶球。结合成球形态和对Pb²⁺的去除率发现，在BC与海藻酸钠质量比为1∶2的条件下制备的蟹壳生物炭-海藻酸钠凝胶球（BC-SA）的性能最佳。探究了影响BC-SA吸附Pb²⁺的因素及其再生能力，通过扫描电镜和傅里叶红外光谱仪对未添加BC的凝胶球和吸附Pb²⁺前后的BC-SA进行表征。结果表明，Pb²⁺溶液初始pH、BC-SA投加量、Pb²⁺初始浓度和反应时间都会对BC-SA吸附Pb²⁺产生显著影响。吸附过程符合拟二级动力学模型，表明吸附以化学吸附为主，Langmuir等温线可以更好地拟合实验数据，Pb²⁺最大去除率为91.06%。再生结果表明，经5次解吸-吸附循环后，BC-SA对Pb²⁺的去除率为82%，展现出良好的可重复利用性。BC得以成功地固定且BC-SA表面的羟基和羧基与Pb²⁺之间发生了官能团的络合作用。

关键词: 蟹壳生物炭, 海藻酸钠, 吸附, 铅离子, 固定化

Abstract:

The crab shell biochar（BC） was prepared from waste crab shells，and the composite gel ball was prepared by sodium alginate fixation. Combined with the shape of the ball and the removal rate of Pb²⁺，it was found that the performance of the crab shell biochar sodium alginate gel ball（BC-SA） was the best when the mass ratio of crab shell biochar to sodium alginate was 1∶2. The factors affecting the adsorption of Pb²⁺ by BC-SA and its regeneration ability were investigated. The blank rubber ball and BC-SA before and after adsorption of Pb²⁺ was characterized by scanning electron microscopy and Fourier infrared spectroscopy. The results showed that the initial pH of the Pb²⁺ solution，the amount of BC-SA dosage，the initial concentration of Pb²⁺，and the reaction time had significant effects on the adsorption of Pb²⁺ by BC-SA. The adsorption process conformed to the pseudo-second-order kinetic model，indicating that the adsorption was mainly chemical adsorption. Langmuir isotherm could better fit the experimental data，and the maximum removal rate was 91.06%. The regeneration results showed that after five desorption adsorption cycles，the removal rate of Pb²⁺ by BC-SA was 82%，showing good reusability. BC was successfully immobilized and the carboxyl group of hydroxyl group on the surface of BC-SA complexed with Pb²⁺.

Key words: crab shell biochar, sodium alginate, adsorption, Pb²⁺, immobilization

中图分类号:

TQ424

尹旭冉, 姜维, 柴敏, 刘宇. 固定化蟹壳生物炭制备及吸附Pb²⁺的研究[J]. 工业水处理, 2024, 44(1): 103-111.

Xuran YIN, Wei JIANG, Min CHAI, Yu LIU. Preparation of immobilized crab shell biochar and its adsorption of Pb²⁺[J]. Industrial Water Treatment, 2024, 44(1): 103-111.

https://www.iwt.cn/CN/Y2024/V44/I1/103

图/表 13

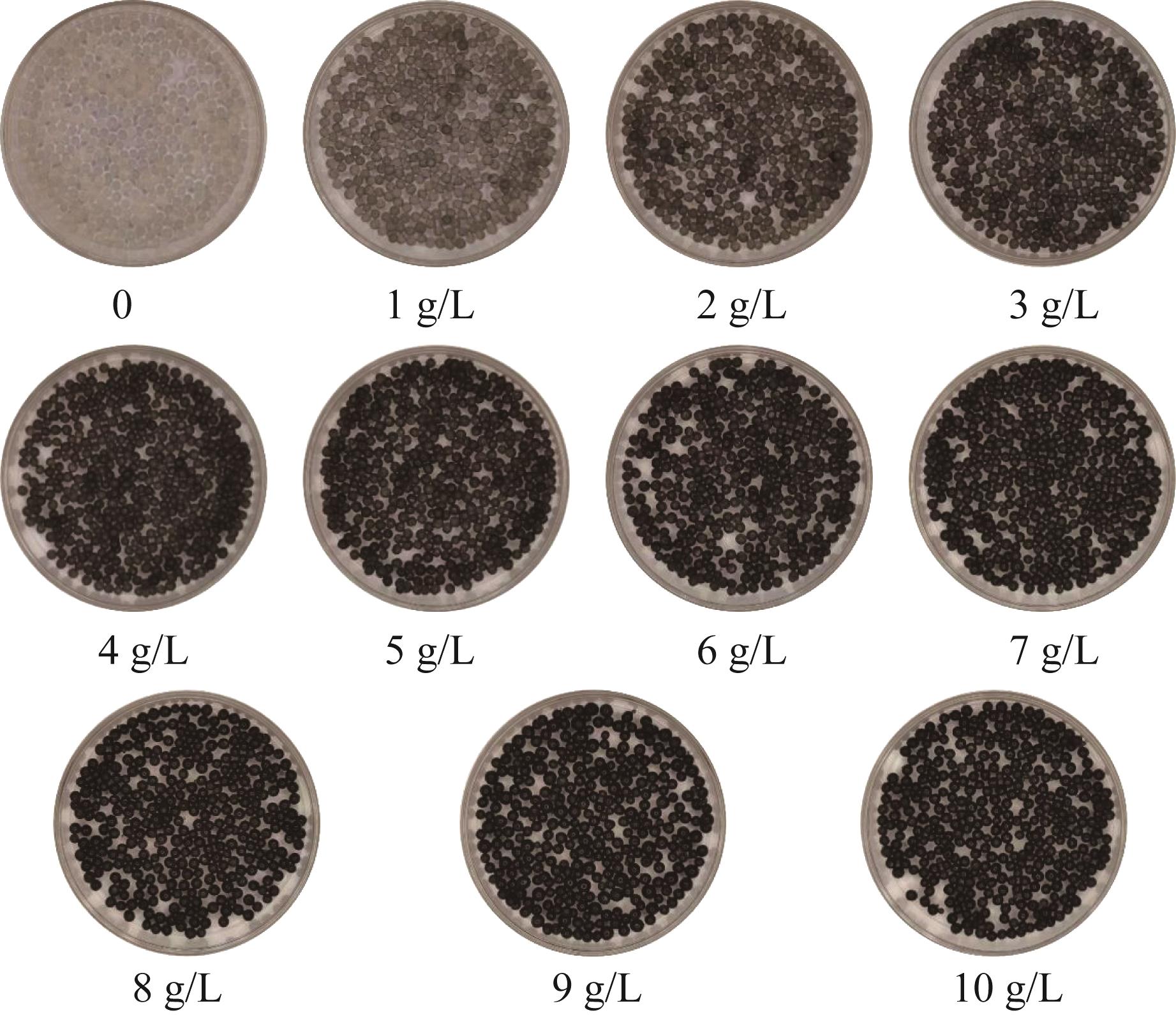

图1 BC投加量对BC-SA形态结构的影响

Fig.1 Effect of BC dosage on morphology and structure of BC-SA

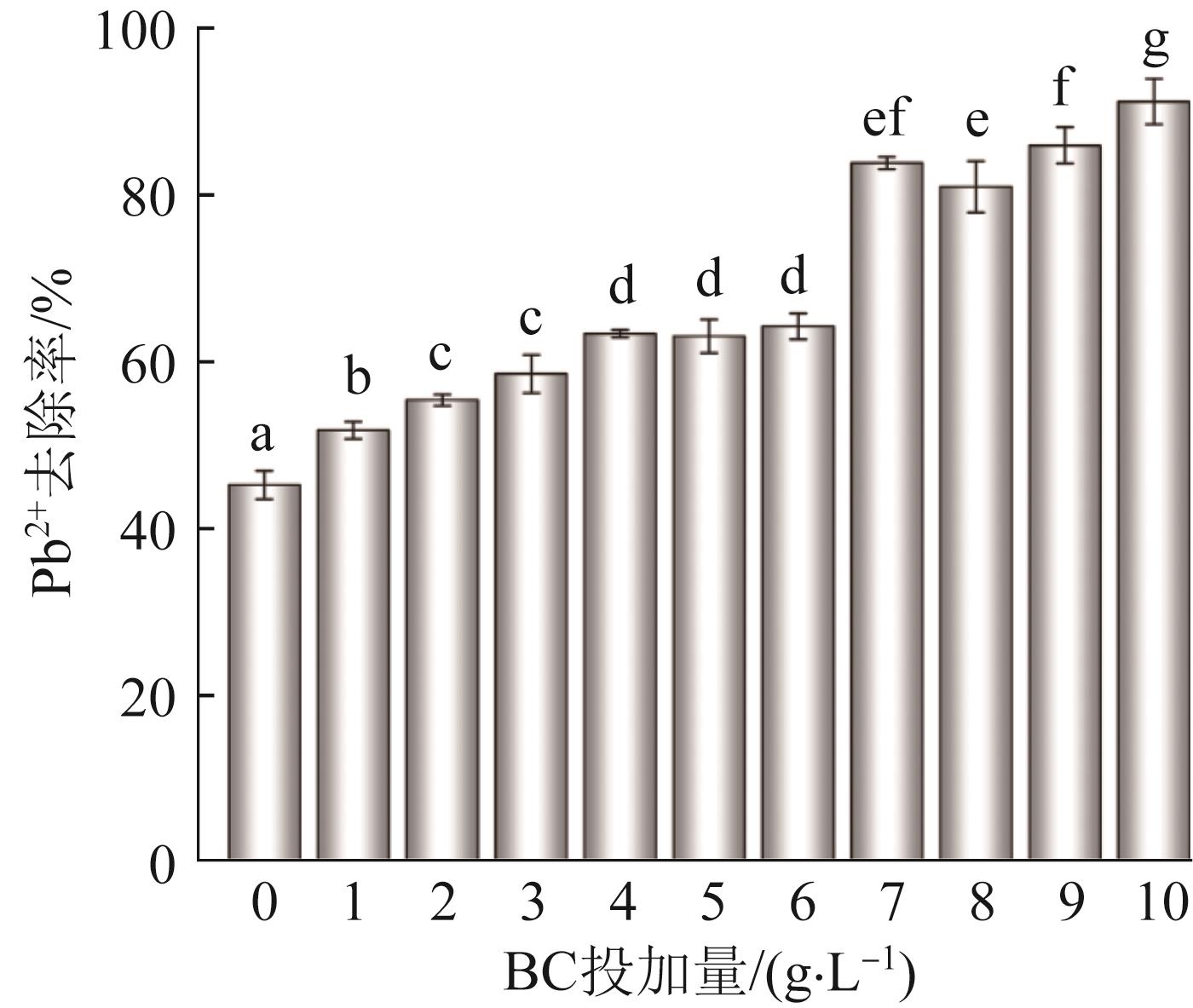

图2 BC投加量对BC-SA吸附Pb²⁺的影响

Fig.2 Effect of BC addition on adsorption of Pb²⁺ by BC-SA

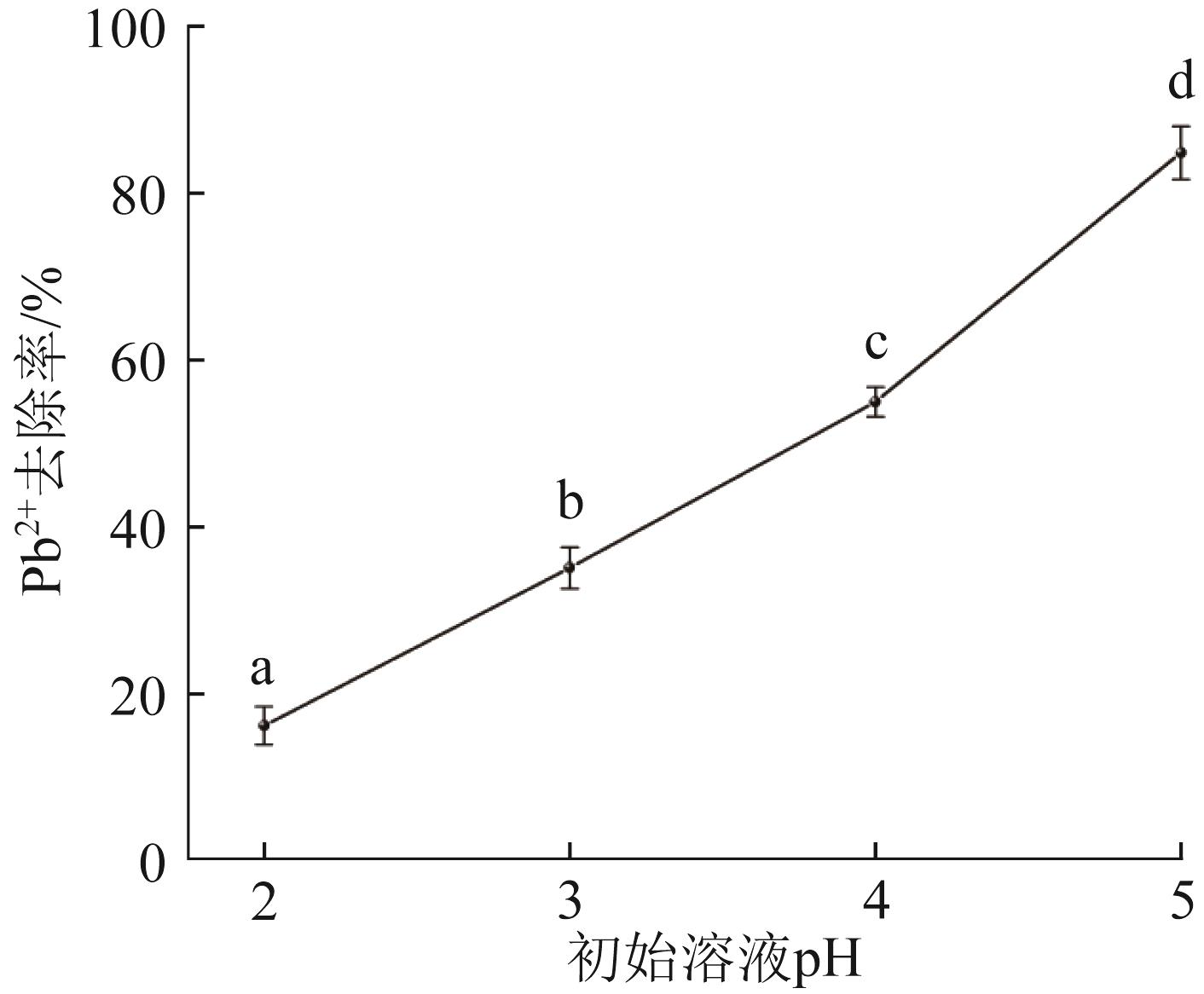

图3 初始pH对BC-SA吸附Pb²⁺的影响

Fig.3 Effect of initial pH on adsorption of Pb²⁺ by BC-SA

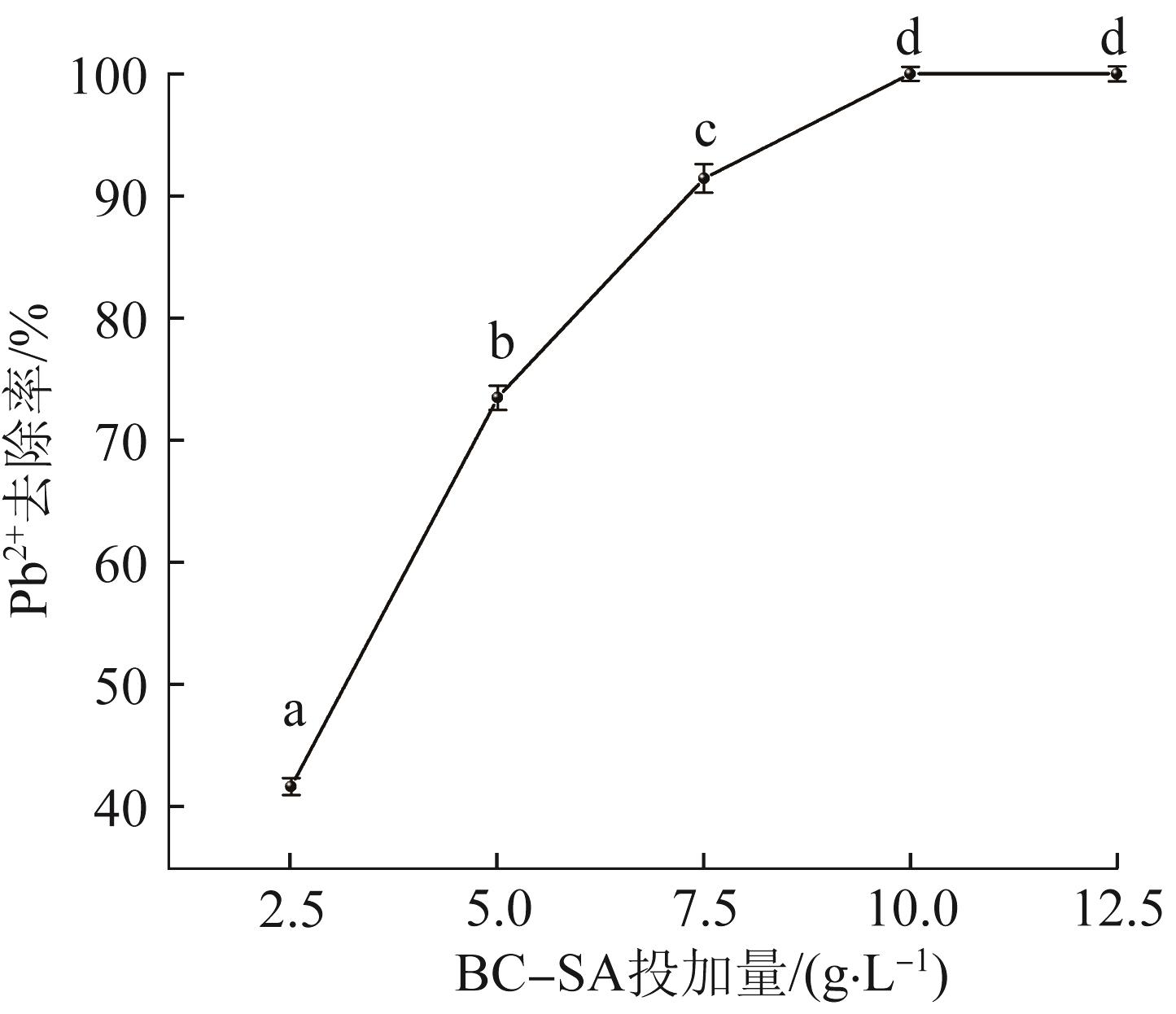

图4 BC-SA投加量对吸附Pb²⁺的影响

Fig.4 Effect of BC-SA dosage on Pb²⁺ adsorption

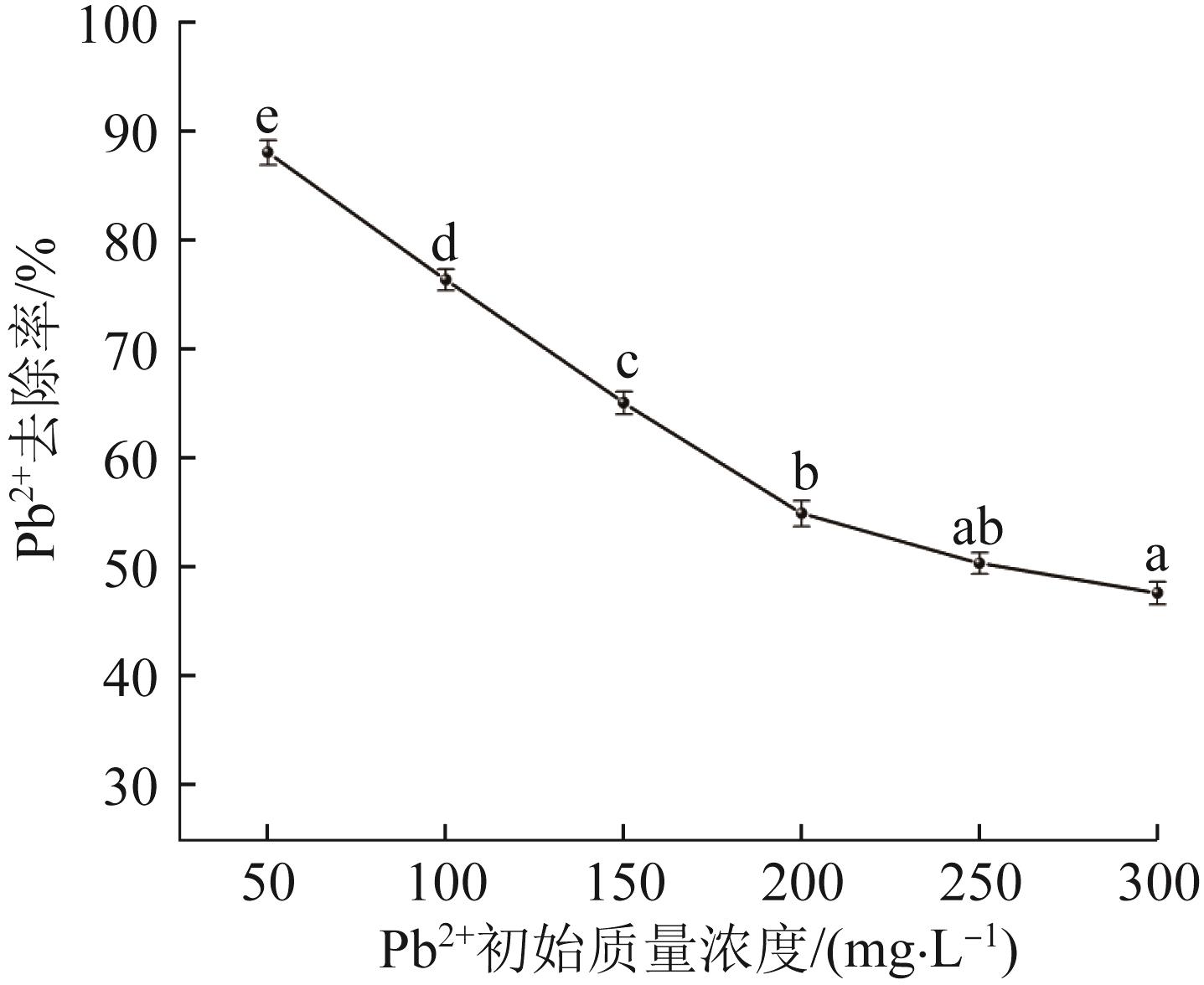

图5 Pb²⁺初始质量浓度对吸附Pb²⁺的影响

Fig.5 Effect of initial concentration of Pb²⁺ on adsorption

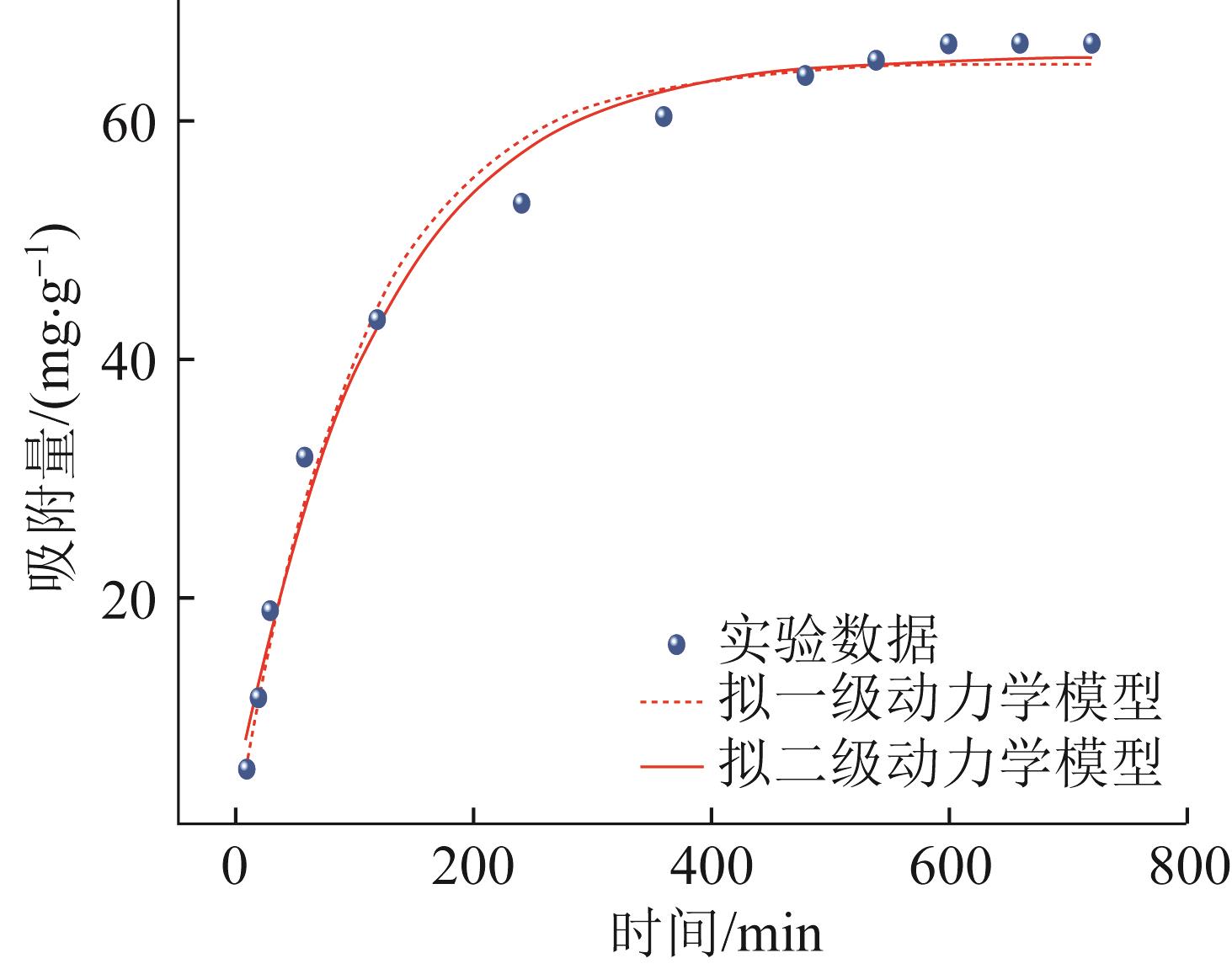

图6 BC-SA吸附Pb²⁺的拟一级动力学模型和拟二级动力学模型

Fig.6 Pseudo-first-order kinetic model and pseudo-second-order kinetic model of Pb²⁺ adsorption by BC-SA

表1 BC-SA吸附Pb²⁺的拟一级动力学模型和拟二级动力学模型拟合参数

Table 1 Fitting parameters of pseudo-first-order kinetic model and pseudo-second-order kinetic model of Pb²⁺ adsorption by BC-SA

拟一级动力学模型				拟二级动力学模型
k ₁/min^-1	q _e/（mg·g^-1）	R ²		k ₂/（g·min^-1·mg^-1）	q _e，cal/（mg·g^-1）	R ²
0.46	65.58	0.972 4		0.008	65.89	0.992 3

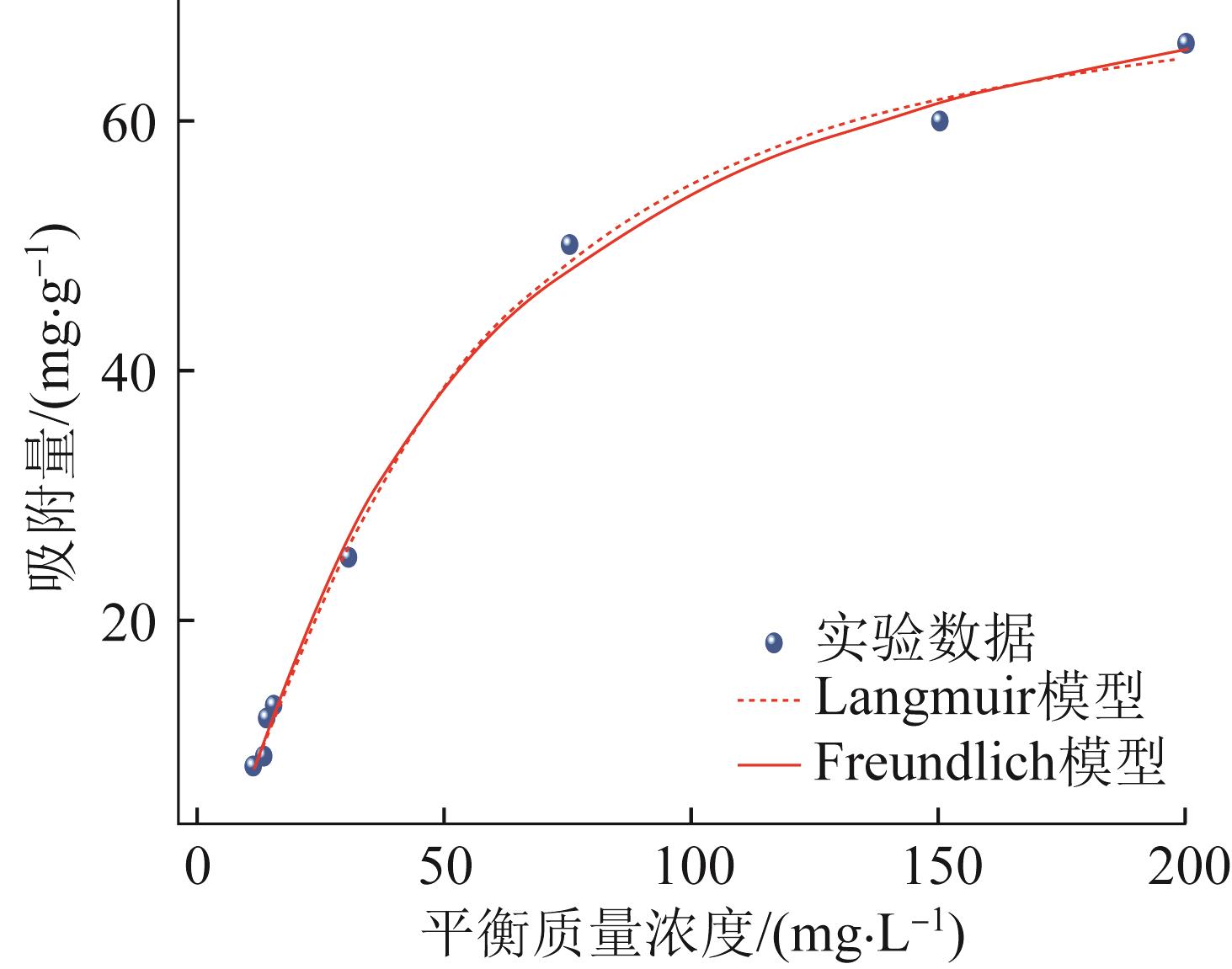

图7 BC-SA吸附Pb²⁺的Langmuir等温线模型和Freundlich等温线模型

Fig.7 Langmuir isotherm model and Freundlich isotherm model of Pb²⁺ adsorption by BC-SA

表2 BC-SA吸附Pb²⁺的Langmuir等温线模型和Freundlich等温线模型的拟合参数

Table 2 Fitting parameters of Langmuir isotherm model and Freundlich isotherm model for Pb²⁺ adsorption by BC-SA

Langmuir模型				Freundlich模型
Q _max/（mg·L^-1）	K _L	R ²		K _F	n	R ²
65.99	0.67	0.994 9		15.3	1.63	0.982 3

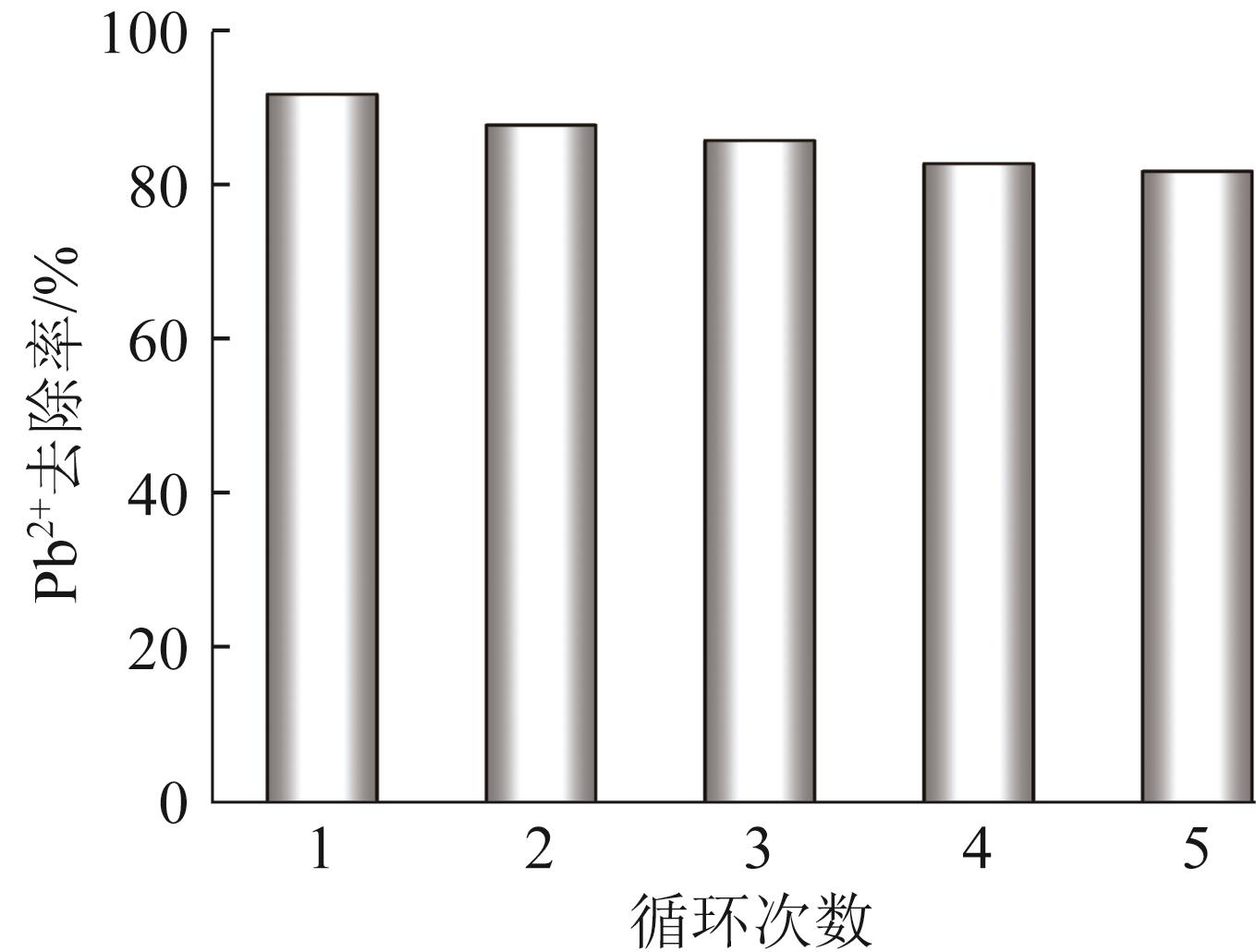

图8 BC-SA的吸附-解吸实验

Fig.8 Adsorption-desorption experiment of BC-SA

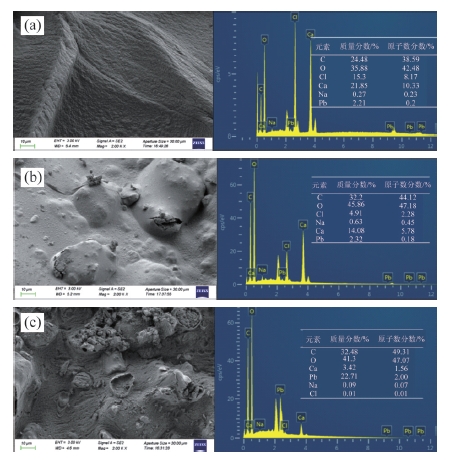

图9 未添加BC的凝胶球（a）和BC-SA吸附Pb²⁺前后〔（b）、（c）〕的SEM-EDS

Fig.9 SEM-EDS images of gel ball without BC（a） and BC-SA before and after adsorption of Pb²⁺ 〔（b），（c）〕

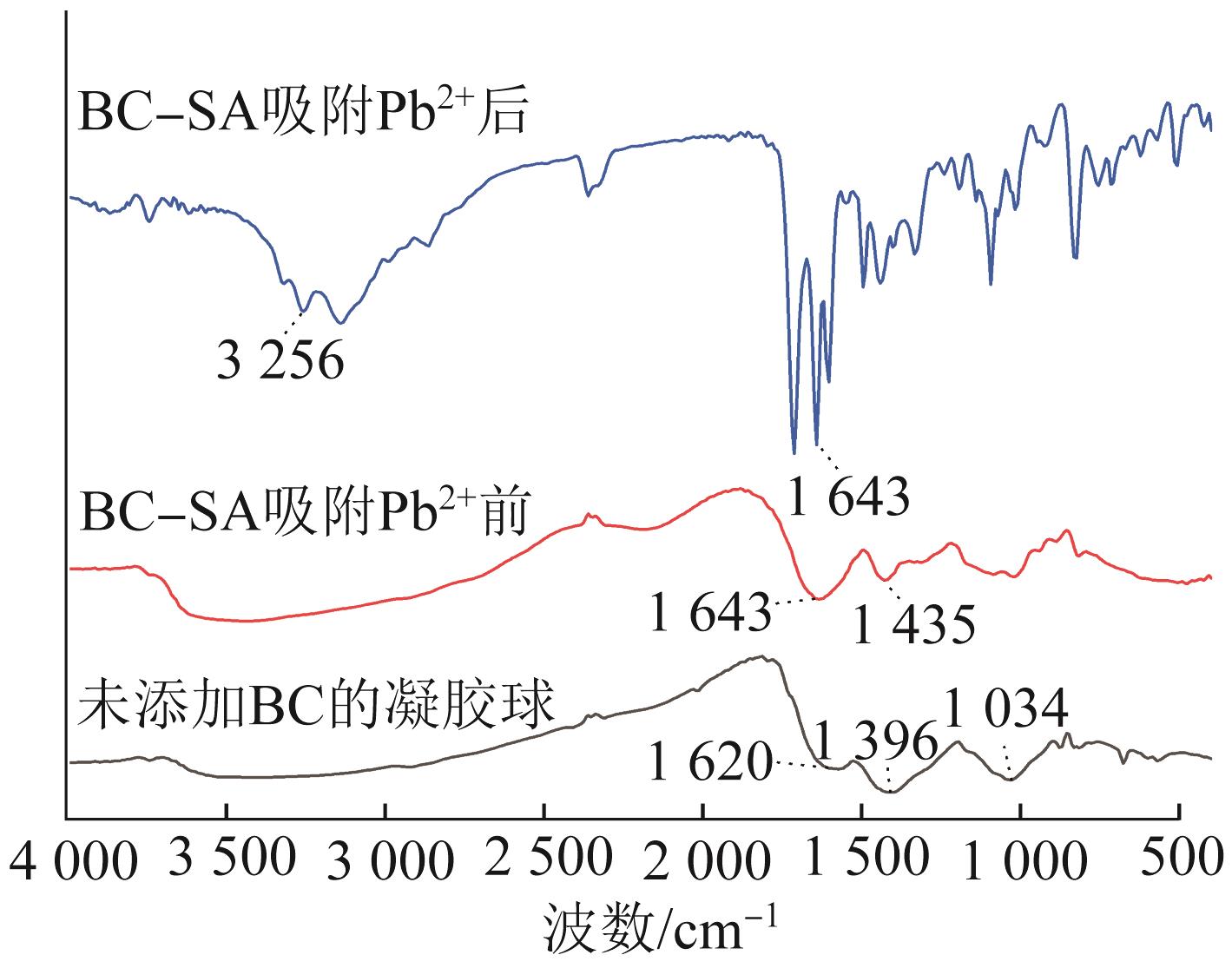

图10 未添加BC的凝胶球和BC-SA吸附Pb²⁺前后的FT-IR

Fig.10 FT-IR images of gel spheres without BC and BC-SA before and after lead ion adsorption

表3 不同海藻酸钠凝胶球吸附性能比较

Table 3 Comparison of adsorption capacity between different sodium alginate gel spheres

吸附剂	吸附量/（mg·g^-1）	Pb²⁺溶液初始质量浓度/（mg·L^-1）	回收次数	回收率/%	参考文献
西兰花茎生物炭海藻酸钠凝胶球	380.39	600	5	85.7	〔32〕
巯基改性蒙脱石纳米片水凝胶	38.79	100	4	55	〔34〕
棉杆生物炭-海藻酸钠气凝胶球	660.8	400	6	53	〔35〕
海藻酸钠基磁性复合材料	330.03	100	5	87.4	〔30〕
BC-SA	65.99	200	5	82	本研究

参考文献 35

1	JI Yining， ZHENG Na， AN Qirui，et al. The effect of carbonization temperature on the capacity and mechanisms of Cd（Ⅱ）-Pb（Ⅱ） mix-ions adsorption by wood ear mushroom sticks derived biochar［J］. Ecotoxicology and Environmental Safety，2022，239：113646. doi:10.1016/j.ecoenv.2022.113646
2	贺敏婕，张杰，陈可欣，等. KMnO₄改性棉籽壳生物炭的制备及其对铅吸附研究［J］. 工业水处理，2021，41（6）：202-206. doi:10.11894/iwt.2020-0841
	HE Minjie， ZHANG Jie， CHEN Kexin，et al. Preparation of KMnO₄ modified cotton seed hull biochar and its adsorption performance for lead［J］. Industrial Water Treatment，2021，41（6）：202-206. doi:10.11894/iwt.2020-0841
3	LIU Cenwei， YE Jing， LIN Yi，et al. Removal of Cadmium（Ⅱ） using water hyacinth（Eichhornia crassipes） biochar alginate beads in aqueous solutions［J］. Environmental Pollution，2020，264：114785. doi:10.1016/j.envpol.2020.114785
4	WEI Lianxue， LU Jinfeng. Adsorption of microcystin-LR by rice straw biochars with different pyrolysis temperatures［J］. Environmental Technology & Innovation，2021，23：101609. doi:10.1016/j.eti.2021.101609
5	SRIVASTAVA A， DAVE H， PRASAD B，et al. Low cost iron modified Syzygium cumini L. Wood biochar for adsorptive removal of ciprofloxacin and doxycycline antibiotics from aqueous solution［J］. Inorganic Chemistry Communications，2022，144：109895. doi:10.1016/j.inoche.2022.109895
6	FENG Qianwei， CHEN Miao， WU Pan，et al. Simultaneous reclaiming phosphate and ammonium from aqueous solutions by calcium alginate-biochar composite：Sorption performance and governing mechanisms［J］. Chemical Engineering Journal，2022，429：132166. doi:10.1016/j.cej.2021.132166
7	李文清，邹萍. 粉煤灰吸附废水中重金属的研究现状与进展［J］. 工业水处理，2022，42（9）：46-55.
	LI Wenqing， ZOU Ping. Research status and progress of fly ash adsorption of heavy metals in wastewater［J］. Industrial Water Treatment，2022，42（9）：46-55.
8	LAMZOUGUI G， ES-SAID A， NAFAI H，et al. Optimization and modeling of Pb（Ⅱ） adsorption from aqueous solution onto phosphogypsum by application of response surface methodology［J］. Phosphorus，Sulfur，and Silicon and the Related Elements，2021，196（6）：521-529. doi:10.1080/10426507.2020.1860985
9	WAN Keji， XIAO Yawen， FAN Jinjin，et al. Preparation of high-capacity macroporous adsorbent using lignite-derived humic acid and its multifunctional binding chemistry for heavy metals in wastewater［J］. Journal of Cleaner Production，2022，363：132498. doi:10.1016/j.jclepro.2022.132498
10	KHARRAZI S M， SOLEIMANI M， JOKAR M，et al. Pretreatment of lignocellulosic waste as a precursor for synthesis of high porous activated carbon and its application for Pb（Ⅱ） and Cr（Ⅵ） adsorption from aqueous solutions［J］. International Journal of Biological Macromolecules，2021，180：299-310. doi:10.1016/j.ijbiomac.2021.03.078
11	孔丝纺，姚兴成，张江勇，等. 生物质炭的特性及其应用的研究进展［J］. 生态环境学报，2015，24（4）：716-723.
	KONG Sifang， YAO Xingcheng， ZHANG Jiangyong，et al. Review of characteristics of biochar and research progress of its applications［J］. Ecology and Environmental Sciences，2015，24（4）：716-723.
12	GAO Xiangpeng， GUO Cheng， HAO Junjie，et al. Adsorption of heavy metal ions by sodium alginate based adsorbent：A review and new perspectives［J］. International Journal of Biological Macromolecules，2020，164：4423-4434. doi:10.1016/j.ijbiomac.2020.09.046
13	CHEN Ming， WANG Dengjun， YANG Fan，et al. Transport and retention of biochar nanoparticles in a paddy soil under environmentally-relevant solution chemistry conditions［J］. Environmental Pollution，2017，230：540-549. doi:10.1016/j.envpol.2017.06.101
14	郝婧. 包埋固定化脱氮菌群用于处理高氨氮废水的研究［D］. 北京：清华大学，2014.
	HAO Jing. Study on the treatment of high ammonia-nitrogen wastewater with immobilized nitrogen removal bacteria［D］. Beijing：Tsinghua University，2014.
15	卢明. 海藻酸钠包埋啤酒酵母和活性炭对Cu（Ⅱ）和Pb（Ⅱ）的竞争性吸附［D］. 长沙：湖南大学，2013. doi:10.1007/s11771-013-1760-z
	LU Ming. Competitive adsorption of Cu（Ⅱ） and Pb（Ⅱ） ions from aqueous solutions by calcium alginate immobilized saccharomyces cerevisiae and activated carbon［D］. Changsha：Hunan University，2013. doi:10.1007/s11771-013-1760-z
16	HU Zhaohong， OMER A M， OUYANG Xiaokun，et al. Fabrication of carboxylated cellulose nanocrystal/sodium alginate hydrogel beads for adsorption of Pb（Ⅱ） from aqueous solution［J］. International Journal of Biological Macromolecules，2018，108：149-157. doi:10.1016/j.ijbiomac.2017.11.171
17	刘杨眉，魏桃员，王欣，等. 包埋固定化海洋硅藻吸附材料的制备及其对水中铅离子的吸附特性研究［J］. 环境科学学报，2017，37（5）：1763-1773.
	LIU Yangmei， WEI Taoyuan， WANG Xin，et al. Preparation and characterization of immobilized marine diatom adsorbent for lead ion removal from aqueous solution［J］. Acta Scientiae Circumstantiae，2017，37（5）：1763-1773.
18	HE Yingnan， CHEN Jianbing， Jiapei LÜ，et al. Separable amino-functionalized biochar/alginate beads for efficient removal of Cr（Ⅵ） from original electroplating wastewater at room temperature［J］. Journal of Cleaner Production，2022，373：133790. doi:10.1016/j.jclepro.2022.133790
19	吴义诚，张建发，刘征，等. 生物炭-海藻酸钠联合固定化小球藻去除水中的氨氮［J］. 环境工程学报，2019，13（12）：2863-2869. doi:10.12030/j.cjee.201905096
	WU Yicheng， ZHANG Jianfa， LIU Zheng，et al. Removal of ammonia nitrogen by biochar-alginate-jointly immobilized Chlorella Vulgaris ［J］. Chinese Journal of Environmental Engineering，2019，13（12）：2863-2869. doi:10.12030/j.cjee.201905096
20	MALLAKPOUR S， SIROUS F， DINARI M. Bio-sorbent alginate/citric acid-sawdust/Fe₃O₄ nanocomposite beads for highly efficient removal of malachite green from water［J］. International Journal of Biological Macromolecules，2022，222：2683-2696. doi:10.1016/j.ijbiomac.2022.10.050
21	REN Jianran， ZHU Zhiliang， QIU Yanling，et al. Enhanced adsorption performance of alginate/MXene/CoFe₂O₄ for antibiotic and heavy metal under rotating magnetic field［J］. Chemosphere，2021，284：131284. doi:10.1016/j.chemosphere.2021.131284
22	HUANG Haohe， YANG Qifeng， ZHANG Lanyu，et al. Polyacrylamide modified Kaolin enhances adsorption of sodium alginate/carboxymethyl chitosan hydrogel beads for copper ions［J］. Chemical Engineering Research and Design，2022，180：296-305. doi:10.1016/j.cherd.2022.02.030
23	ZHANG Huan， HAN Xing， LIU Jiayu，et al. Fabrication of modified alginate-based biocomposite hydrogel microspheres for efficient removal of heavy metal ions from water［J］. Colloids and Surfaces A：Physicochemical and Engineering Aspects，2022，651：129736. doi:10.1016/j.colsurfa.2022.129736
24	WANG Zengzhen， XU Jia， YELLEZUOME D，et al. Effects of cotton straw-derived biochar under different pyrolysis conditions on Pb（Ⅱ） adsorption properties in aqueous solutions［J］. Journal of Analytical and Applied Pyrolysis，2021，157：105214. doi:10.1016/j.jaap.2021.105214
25	姜华彬，张松贺，曾磊，等. 海藻酸钠基材料的制备及对金属离子的吸附［J］. 造纸科学与技术，2021，40（3）：1-8.
	JIANG Huabin， ZHANG Songhe， ZENG Lei，et al. Preparation of sodium alginate-based materials and adsorption of metal ions［J］. Paper Science & Technology，2021，40（3）：1-8.
26	王志伟. 海藻酸钠-聚谷氨酸凝胶树脂吸附稀土、重金属离子的研究［D］. 郑州：河南农业大学，2015.
	WANG Zhiwei. Adsorption of rare earths and heavy metal ions by using sodium alginate gel resin immobilized poly-γ-glutamate［D］. Zhengzhou：He’nan Agricultural University，2015.
27	聂发辉，吴道，黄慧倩. 海藻酸钠复合材料吸附污染物研究进展［J］. 化工新型材料，2022，50（6）：307-312．
	NIE Fahui， WU Dao， HUANG Huiqian. Research progress on sodium alginate composite adsorption［J］. New Chemical Materials，2022，50（6）：307-312．
28	李志月. MOFs改性海藻酸钠复合水凝胶材料的制备及其对重金属离子的吸附性能研究［D］. 北京：北京化工大学，2021．
	LI Zhiyue. Preparation of MOFs modified alginate composite hydrogel and its adsorption performance for heavy metal ions［D］. Beijing：Beijing University of Chemical Technology，2021．
29	伊晓峰. 海藻酸钠复合水凝胶小球的制备与改性及其对废水中铜或铀的吸附性能研究［D］. 福州：福州大学，2018.
	YI Xiaofeng. Preparation and modification of sodium alginate composite hydrogel beads and their study on adsorption properties for copper or uranium in wastewater［D］. Fuzhou：Fuzhou University，2018.
30	冯嘉颖. 海藻酸钠基磁性复合材料吸附Pb（Ⅱ）、Cu（Ⅱ）的效能与机理研究［D］. 广州：广东工业大学，2020. doi:10.1016/j.ecoenv.2020.111002
	FENG Jiaying. Study on the adsorption efficiency and mechanism of sodium alginate-based magnetic composites for Pb（Ⅱ） and Cu（Ⅱ）［D］. Guangzhou：Guangdong University of Technology，2020. doi:10.1016/j.ecoenv.2020.111002
31	ZHAO Chenhao， HU Linlin， ZHANG Changai，et al. Preparation of biochar-interpenetrated iron-alginate hydrogel as a pH-independent sorbent for removal of Cr（Ⅵ） and Pb（Ⅱ）［J］. Environmental Pollution，2021，287：117303. doi:10.1016/j.envpol.2021.117303
32	ZHANG Siyi， ARKIN K， ZHENG Yuxin，et al. Preparation of a composite material based on self-assembly of biomass carbon dots and sodium alginate hydrogel and its green，efficient and visual adsorption performance for Pb²⁺ ［J］. Journal of Environmental Chemical Engineering，2022，10（1）：106921. doi:10.1016/j.jece.2021.106921
33	刘书畅，典平鸽. 海藻酸钠基复合材料对铅、镉的吸附性能［J］. 绿色科技，2018（24）：251-253.
	LIU Shuchang， DIAN Pingge. Adsorption capability of sodium alginate composites to Pb²⁺ and Cd²⁺ ［J］. Journal of Green Science and Technology，2018（24）：251-253.
34	MIAO Yiheng， PENG Weijun， CAO Yijun，et al. Facile preparation of sulfhydryl modified montmorillonite nanosheets hydrogel and its enhancement for Pb（Ⅱ） adsorption［J］. Chemosphere，2021，280：130727. doi:10.1016/j.chemosphere.2021.130727
35	GAO Liang， LI Zhihe， YI Weiming，et al. Effective Pb²⁺ adsorption by calcium alginate/modified cotton stalk biochar aerogel spheres：With application in actual wastewater［J］. Journal of Environmental Chemical Engineering，2023，11（1）：109074. doi:10.1016/j.jece.2022.109074
