负载型三维电极-电Fenton法处理活性艳橙X-GN废水

doi:10.19965/j.cnki.iwt.2022-1308

摘要/Abstract

摘要：

三维电极-电Fenton法是一种在电Fenton的基础上引入三维电极电催化技术的新型高级氧化法，在水处理中得到了广泛的应用。用过量浸渍煅烧法制备负载型三维电极，以采用该电极的三维电极-Fenton法处理活性艳橙X-GN废水。通过试验研究了pH、电压、Na₂SO₄投加量、Fe²⁺投加量对处理效果的影响，并采用响应曲面法最优化实验条件。结果表明，当试验pH=4.7，电压为20.39 V，Na₂SO₄投加量为2.13 g/L，Fe²⁺投加量为2.5 mmol/L时，COD和色度去除率可以达到85.41%和92.18%。负载型三维电极-电Fenton法对活性艳橙X-GN废水的色度和COD均具有较理想的处理效果。

关键词: 三维电极, 电Fenton, 印染废水, 电催化

Abstract:

The three-dimensional electrode-electro-Fenton method is a new advanced oxidation method that introduces three-dimensional electrode electrocatalytic technology on the basis of electro-Fenton，which has been widely used in water treatment. The activated brilliant orange X-GN wastewater was used as the treatment object，and the loaded three-dimensional electrode was prepared by excessive impregnation calcination method. The effects of pH，voltage，Fe²⁺ dosage and electrolyte concentration on the treatment effect were studied by experiments，and the experimental conditions were optimized by response surface method. The results showed that under the condition of pH 4.7，the supply voltage 20.39 V，the dosage of Na₂SO₄ 2.13 g/L，and the dosage of Fe²⁺ 2.5 mmol/L，the removal rates of COD and chromaticity could reach 85.41% and 92.18%. The loaded three-dimensional electrode-electro-Fenton method has ideal treatment effect on the chromaticity and COD of reactive brilliant orange X-GN wastewater.

Key words: three dimensional electrode, electro-Fenton, printing and dyeing wastewater, electrocatalysis

中图分类号:

X703.1

李亚峰, 许嗣鼎, 高崇, 傅翔宇. 负载型三维电极-电Fenton法处理活性艳橙X-GN废水[J]. 工业水处理, 2024, 44(1): 80-87.

Yafeng LI, Siding XU, Chong GAO, Xiangyu FU. Treatment of reactive brilliant orange X-GN wastewater by three-dimensional electrode-electro-Fenton method[J]. Industrial Water Treatment, 2024, 44(1): 80-87.

https://www.iwt.cn/CN/Y2024/V44/I1/80

图/表 11

图1 试验运行装置示意

Fig.1 Schematic diagram of the test running device

图2 普通活性炭与负载Mn氧化物粒子电极扫描电镜图

Fig.2 SEM of common activated carbon and loaded Mn oxide particle electrodes

图3 负载锰化合物粒子电极X射线衍射图

Fig.3 X-ray diffraction map of the loaded manganese compound particle electrode

图4 pH对废水色度和COD处理效果的影响

Fig.4 The influence of pH on the chromaticity and COD treatment efficiency of wastewater

图5 电压对废水色度和COD处理效果的影响

Fig.5 The influence of voltage on the chromaticity and COD treatment efficiency of wastewater

图6 Fe²⁺投加量对废水色度和COD处理效果的影响

Fig.6 The influence of Fe²⁺ dosage on the chromaticity and COD treatment efficiency of wastewater

图7 Na₂SO₄投加量对废水色度和COD处理效果的影响

Fig.7 The influence of Na₂SO₄ concentration on the chromaticity and COD treatment efficiency of wastewater

表1 试验因素编码水平

Table 1 Table of encoding levels of test factors

因素	编码水平
因素	-1	0	1
pH（X ₁）	3	4	5
电压（X ₂）/V	18	20	22
Na₂SO₄投加量（X ₃）/（g·L^-1）	1.5	2	2.5

图8 pH与电压对COD和色度去除率的响应面图

Fig.8 Response surface of pH and electrolysis voltage on COD and chromaticity removal

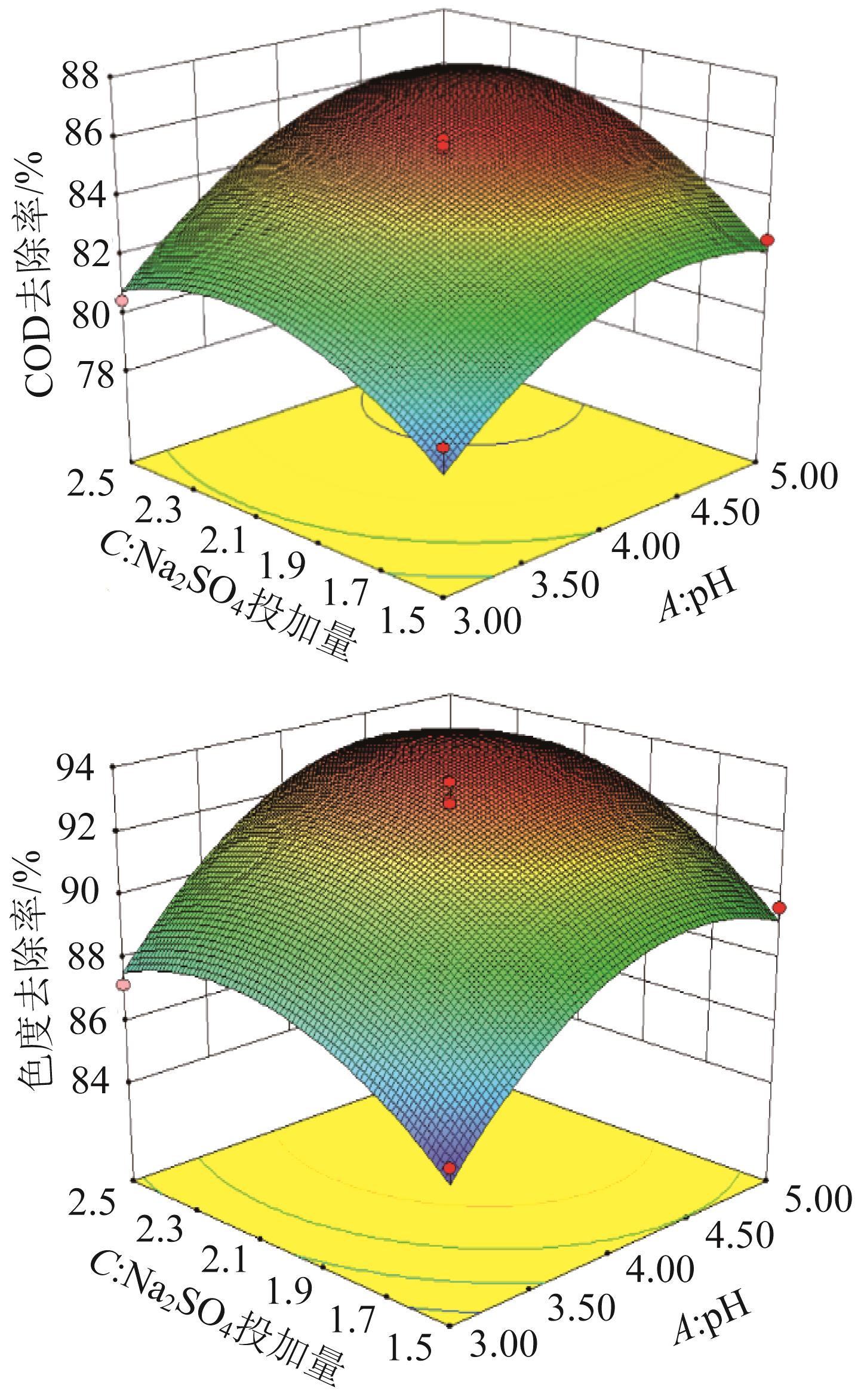

图9 pH与Na₂SO₄投加量对COD和色度去除率的响应面图

Fig.9 Response surface of pH and electrolyte concentration on COD and chromaticity removal

图10 电压与Na₂SO₄投加量对COD和色度去除率的响应面图 concentration on COD and chromaticity removal

Fig.10 Response surface of electrolytic voltage and electrolyte

参考文献 26

1	李亚峰，刘梦佳，杜茹男，等. 无机盐类染整助剂对类Fenton体系处理印染废水的影响［J］. 沈阳建筑大学学报：自然科学版，2020，36（2）：370-377.
	LI Yafeng， LIU Mengjia， DU Runan，et al. Effect of inorganic salt dyeing and finishing auxiliaries on the treatment of printing and dyeing wastewater by Fenton-like system［J］. Journal of Shenyang Jianzhu University（Natural Science），2020，36（2）：370-377.
2	张统，李志颖，董春宏，等. 我国工业废水处理现状及污染防治对策［J］. 给水排水，2020，56（10）：1-3. doi:10.13789/j.cnki.wwe1964.2020.10.001
	ZHANG Tong， LI Zhiying， DONG Chunhong，et al. Current situation of industrial wastewater treatment and countermeasures of pollution control in China［J］. Water & Wastewater Engineering，2020，56（10）：1-3. doi:10.13789/j.cnki.wwe1964.2020.10.001
3	沈东升，冯孝善，沈益民，等. 我国印染废水处理技术的现状和发展趋势［J］. 环境污染与防治，1996，18（1）：26-28.
	SHEN Dongsheng， FENG Xiaoshan， SHEN Yimin，et al. The current status and advances in treatment technologies of printing and dyeing wastewater［J］. Environmental Pollution & Control，1996，18（1）：26-28.
4	张轩，宋小三，王三反. 电化学三维电极技术处理废水的研究与应用进展［J］. 应用化工，2021，50（2）：532-535. doi:10.3969/j.issn.1671-3206.2021.02.054
	ZHANG Xuan， SONG Xiaosan， WANG Sanfan. Research and application of electrochemical three-dimensional electrode technology in wastewater treatment［J］. Applied Chemical Industry，2021，50（2）：532-535. doi:10.3969/j.issn.1671-3206.2021.02.054
5	马慧婕，沈忱思，章耀鹏，等. 纺织工业产排污特征与水污染治理技术进展［J］. 环境科学研究，2020，33（11）：2529-2539. doi:10.13198/j.issn.1001-6929.2020.10.02
	MA Huijie， SHEN Chensi， ZHANG Yaopeng，et al. Production and pollution discharge characteristics and progress in the water pollution treatment technologies of the textile industry［J］. Research of Environmental Sciences，2020，33（11）：2529-2539. doi:10.13198/j.issn.1001-6929.2020.10.02
6	陈红，李响，薛罡，等. 当前印染废水治理中的关键问题［J］. 工业水处理，2015，35（10）：16-19. doi:10.11894/1005-829x.2015.35(10).016
	CHEN Hong， LI Xiang， XUE Gang，et al. Key problems in present printing and dyeing wastewater treatment［J］. Industrial Water Treatment，2015，35（10）：16-19. doi:10.11894/1005-829x.2015.35(10).016
7	秦彬，谷晋川，殷萍，等. 染料废水处理技术研究进展［J］. 化工环保，2021，41（1）：9-18. doi:10.3969/j.issn.1006-1878.2021.01.002
	QIN Bin， GU Jinchuan， YIN Ping，et al. Research progresses on dye wastewater treatment technology［J］. Environmental Protection of Chemical Industry，2021，41（1）：9-18. doi:10.3969/j.issn.1006-1878.2021.01.002
8	班福忱，赵鑫宇，王闯，等. 光助非均相类Fenton法对对硝基苯酚废水的处理［J］. 沈阳建筑大学学报：自然科学版，2019，35（3）：534-542.
	BAN Fuchen， ZHAO Xinyu， WANG Chuang，et al. Treatment of P-nitrophenol wastewater by photo-assisted heterogeneous Fenton process［J］. Journal of Shenyang Jianzhu University（Natural Science），2019，35（3）：534-542.
9	王雪，王良，赵爽，等. Fenton催化应用于治理环境水体中有机污染物［J］. 科技创新与应用，2020（2）：181-182.
	WANG Xue， WANG Liang， ZHAO Shuang，et al. Application of Fenton catalysis to the treatment of organic pollutants in environmental water［J］. Technology Innovation and Application，2020（2）：181-182.
10	石岩，王启山，岳琳，等. 三维电极-电Fenton法处理垃圾渗滤液［J］. 天津大学学报，2009，42（3）：248-252. doi:10.3969/j.issn.0493-2137.2009.03.011
	SHI Yan， WANG Qishan， YUE Lin，et al. Treatment of landfill leachate by three-dimensional-electrode electro-Fenton process［J］. Journal of Tianjin University，2009，42（3）：248-252. doi:10.3969/j.issn.0493-2137.2009.03.011
11	班福忱. 三维电极-Fenton试剂法处理苯酚废水的试验研究［D］. 沈阳：东北大学，2010.
	BAN Fuchen. Study on the treatment of phenol wastewater by three-dimensional electrode-Fenton reagent method［D］. Shenyang：Northeastern University，2010.
12	JAJULI M N， MOHAMED N， SUAH F. Electrochemical removal of cadmium from a sulphate solution using a three-dimensional electrode［J］. Alexandria Engineering Journal，2020，59（6）：4237-4245. doi:10.1016/j.aej.2020.07.027
13	唐聪，陈泉源，吕璠璠，等. 三维电极电Fenton氧化法处理染料废水［J］. 化工环保，2019，39（1）：28-33. doi:10.3969/j.issn.1006-1878.2019.01.006
	TANG Cong， CHEN Quanyuan， Fanfan LÜ，et al. Treatment of dye wastewater by electro-Fenton oxidation process with three-dimensional electrode［J］. Environmental Protection of Chemical Industry，2019，39（1）：28-33. doi:10.3969/j.issn.1006-1878.2019.01.006
14	吴娜娜，钱虹，郑璐，等. 三维电极-电Fenton法处理孔雀石绿染料废水研究［J］. 沈阳建筑大学学报：自然科学版，2018，34（1）：183-192.
	WU Na’na， QIAN Hong， ZHENG Lu，et al. Experimental study on the treatment of malachite green dyeing wastewater by three-dimensional electrode electro-Fenton process［J］. Journal of Shenyang Jianzhu University（Natural Science），2018，34（1）：183-192.
15	李晓慧. 钢渣粒子三维电极电芬顿法降解染料的试验研究［D］. 哈尔滨：哈尔滨工业大学，2020.
	LI Xiaohui. Experimental study on degradation of dye by steel slag particles three-dimensional electro-Fenton method［D］. Harbin：Harbin Institute of Technology，2020.
16	张艳芳，石键韵，温尚龙，等. 芬顿法深度处理某化工废水的研究［J］. 当代化工，2015，44（8）：1805-1807. doi:10.3969/j.issn.1671-0460.2015.08.027
	ZHANG Yanfang， SHI Jianyun， WEN Shanglong，et al. Study on further treatment of chemical wastewater with Fenton method［J］. Contemporary Chemical Industry，2015，44（8）：1805-1807. doi:10.3969/j.issn.1671-0460.2015.08.027
17	吴娜娜，郑璐，李亚峰. 三维电极法处理有机废水的研究进展［J］. 工业水处理，2016，36（8）：11-15. doi:10.11894/1005-829x.2016.36(8).011
	WU Nana， ZHENG Lu， LI Yafeng. Research progress in the treatment of organic wastewater by the three-dimensional electrode method［J］. Industrial Water Treatment，2016，36（8）：11-15. doi:10.11894/1005-829x.2016.36(8).011
18	赵洪军，张倩，唐一，等. ZnO-MgO/Al₂O₃吸附-臭氧催化氧化处理难降解有机废水［J］. 环境化学，2021，40（3）：818-827. doi:10.7524/j.issn.0254-6108.2019100908
	ZHAO Hongjun， ZHANG Qian， TANG Yi，et al. ZnO-MgO/Al₂O₃ adsorption-ozone catalytic oxidation treatment of refractory organic wastewater［J］. Environmental Chemistry，2021，40（3）：818-827. doi:10.7524/j.issn.0254-6108.2019100908
19	许宁，陶秀祥，吕则鹏. 复极性流化床三维电极反应器处理焦化废水的实验研究［J］. 煤炭工程，2008，40（4）：74-76. doi:10.3969/j.issn.1671-0959.2008.04.030
	XU Ning， TAO Xiuxiang， Zepeng LÜ. Research on the treatment of coke plant wastewater by bipolar three-dimensional fluidized bed electrode reactor［J］. Coal Engineering，2008，40（4）：74-76. doi:10.3969/j.issn.1671-0959.2008.04.030
20	徐浩，乔丹，许志成，等. 电催化氧化技术在有机废水处理中的应用［J］. 工业水处理，2021，41（3）：1-9. doi:10.11894/iwt.2020-0371
	XU Hao， QIAO Dan， XU Zhicheng，et al. Application of electro-catalytic oxidation technology in organic wastewater treatment［J］. Industrial Water Treatment，2021，41（3）：1-9. doi:10.11894/iwt.2020-0371
21	杨鹤云，郑兴. 高级氧化法降解有机污染物的应用及研究进展［J］. 水处理技术，2021，47（12）：13-18.
	YANG Heyun， ZHENG Xing. Application and research progress of advanced oxidation process for degradation of organic pollutants［J］. Technology of Water Treatment，2021，47（12）：13-18.
22	班福忱，姜亚玲，韩雪，等. 阴阳极同时作用电化学法降解水中甲基橙［J］. 沈阳建筑大学学报：自然科学版，2016，32（2）：347-352.
	BAN Fuchen， JIANG Yaling， HAN Xue，et al. The degradation of methyl orange in water by electrochemical method for the interaction of cathode and anode［J］. Journal of Shenyang Jianzhu University（Natural Science），2016，32（2）：347-352.
23	班福忱，赵晓彤，武玉萍，等. 三维电极/电Fenton法处理苯酚废水机理研究［J］. 沈阳建筑大学学报：自然科学版，2014，30（1）：137-141.
	BAN Fuchen， ZHAO Xiaotong， WU Yuping，et al. Study on mechanism of phenol wastewater degradation by three-dimensional/electrode-Fenton method［J］. Journal of Shenyang Jianzhu University（Natural Science），2014，30（1）：137-141.
24	宋东宝，李俊峰，杨玉麟，等. 电-Fenton法降解水中的亚甲基蓝效果实验［J］. 水处理技术，2020，46（1）：89-93.
	SONG Dongbao， LI Junfeng， YANG Yulin，et al. Experiment of methylene blue degradation effect in water by electro-Fenton process［J］. Technology of Water Treatment，2020，46（1）：89-93.
25	LIU Wei， AI Zhihui， ZHANG Lizhi. Design of a neutral three-dimensonal electro-Fenton system with foam nickel as partcle clectrodes for wastewater treatment［J］. Hazardous Materials，2012（243）：257-264. doi:10.1016/j.jhazmat.2012.10.024
26	ZHAO Xu， LI Angzhen， MAO Ran，et al. Electrochemical removal of haloacetic acids in a three-dimensional electrochemical reactor with Pd-GAC particles as fixed filler and Pd-modified carbon paper as cathode［J］. Water Research，2014，51：134-143. doi:10.1016/j.watres.2013.12.028
