SiO2/g-C3N4复合材料的3D打印制备及对染料废水的处理性能

doi:10.19965/j.cnki.iwt.2023-0209

摘要/Abstract

摘要：

使用直写型3D打印的方式制备了高比表面积与多孔结构的SiO₂/g-C₃N₄复合气凝胶材料，并对材料的微观形貌、多孔结构进行了表征，测试了其对于模拟溶液中高浓度罗丹明B（RhB）的吸附及催化降解性能。研究结果表明，3D打印SiO₂块体气凝胶比表面积达482.1 m²/g，具备孔隙体积为1.195 cm³/g的纳米多孔结构，对RhB具有好的吸附性能。经g-C₃N₄修饰所得的SiO₂/g-C₃N₄复合气凝胶材料孔结构与比表面积变化不大，除仍保持较高的吸附性能外，在紫外光照下对RhB（100 mg/L）的去除率可达99%以上。经5次循环测试后SiO₂/g-C₃N₄复合气凝胶对RhB的去除率仍达92.98%，相比之下3D打印SiO₂气凝胶仅为55.75%。机理分析表明，复合材料中的g-C₃N₄可吸收光能并生成光生电子空穴对，其与H₂O和O₂作用产生氧化活性物质超氧自由基，最终均参与光催化氧化还原反应中对RhB大分子的催化氧化降解。3D打印结构具有的高比表面积实现了催化剂与RhB大分子较大的反应接触面积，提高了复合材料的光催化降解效率及循环稳定性。

关键词: 3D打印, SiO₂/g-C₃N₄复合气凝胶, 吸附, 降解

Abstract:

SiO₂/g-C₃N₄ composite aerogel material with high specific surface area and porous structure was prepared by direct ink writing 3D printing. The micro morphology and porous structure of the material were characterized，and its adsorption and catalytic degradation properties for high concentration Rhodamine B（RhB） in wastewater were tested. The research results showed that the 3D-printed SiO₂ aerogel has a specific surface area of 482.1 m²/g，a nano porous structure with a pore volume of 1.195 cm³/g，and a good adsorption performance for RhB. The porous structure of SiO₂/g-C₃N₄ composite aerogel prepared by modifying with g-C₃N₄ had little change and maintained high adsorption performance，and the removal rate of RhB（100 mg/L） by 3D-printed composite under UV could reach more than 99%. After five cycles of testing，the removal rate of RhB by SiO₂/g-C₃N₄ composite aerogel was still 92.98%，compared with 55.75% for 3D-printed SiO₂ aerogel. According to the mechanism analysis，g-C₃N₄ in the composite could absorb light energy and generate photogenerated electron-hole pairs，the electron-hole pairs could react with H₂O and O₂ to produce oxidizing active substances superoxide radicals，and finally participated in the photocatalytic oxidation and reduction reaction to catalyze the degradation of RhB macromolecules. The high specific surface area of the 3D printing structure realized the large reaction contact area between the catalyst and RhB，and improved the photocatalytic degradation efficiency and cycle stability of the composite.

Key words: 3D printing, SiO₂/g-C₃N₄ composite aerogel, adsorption, degradation

中图分类号:

TQ426
X703.1

赵文璞, 赵晓东, 季惠明, 马元良, 马生花, 沈铸睿. SiO₂/g-C₃N₄复合材料的3D打印制备及对染料废水的处理性能[J]. 工业水处理, 2024, 44(3): 64-73.

Wenpu ZHAO, Xiaodong ZHAO, Huiming JI, Yuanliang MA, Shenghua MA, Zhurui SHEN. Preparation of SiO₂/g-C₃N₄ composite material by 3D printing and its treatment properties for wastewater containing dyes[J]. Industrial Water Treatment, 2024, 44(3): 64-73.

https://www.iwt.cn/CN/Y2024/V44/I3/64

图/表 14

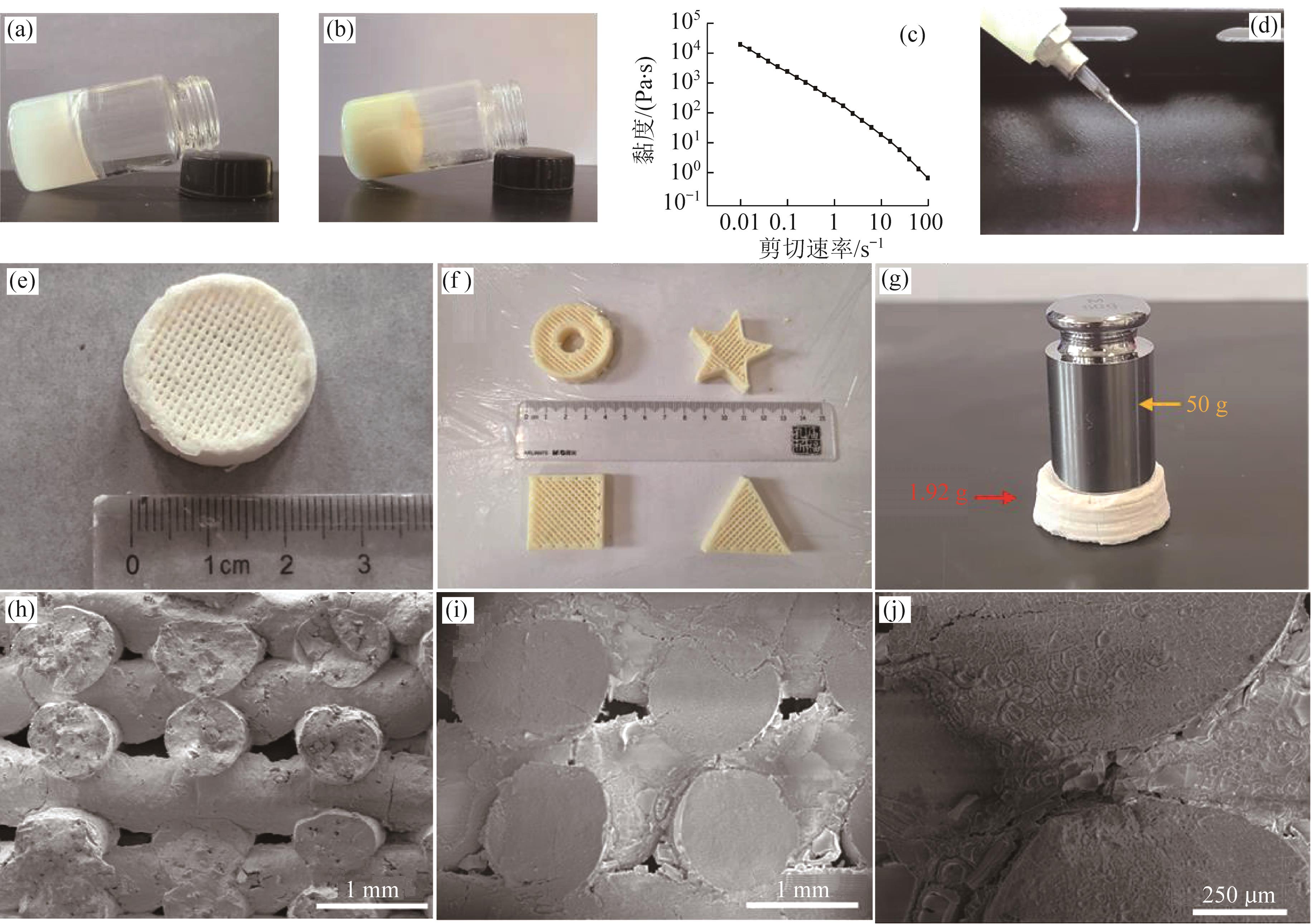

图1 3D打印SiO₂气凝胶和SiO₂/g-C₃N₄复合材料制备过程中的部分表征测试（a）3D打印SiO₂浆料；（b）3D打印复合材料浆料；（c）3D打印浆料表观黏度曲线；（d）浆料的挤出；（e）3D打印SiO₂气凝胶宏观图片；（f）3D打印SiO₂/g-C₃N₄复合材料宏观图片；（g）干燥及热处理后，SiO₂/g-C₃N₄复合材料承压测试；（h）~（j）3D打印SiO₂气凝胶的截面SEM图像。

Fig.1 Partial characterization tests during 3D-printed SiO₂ aerogel and SiO₂/g-C₃N₄ composite material preparation process

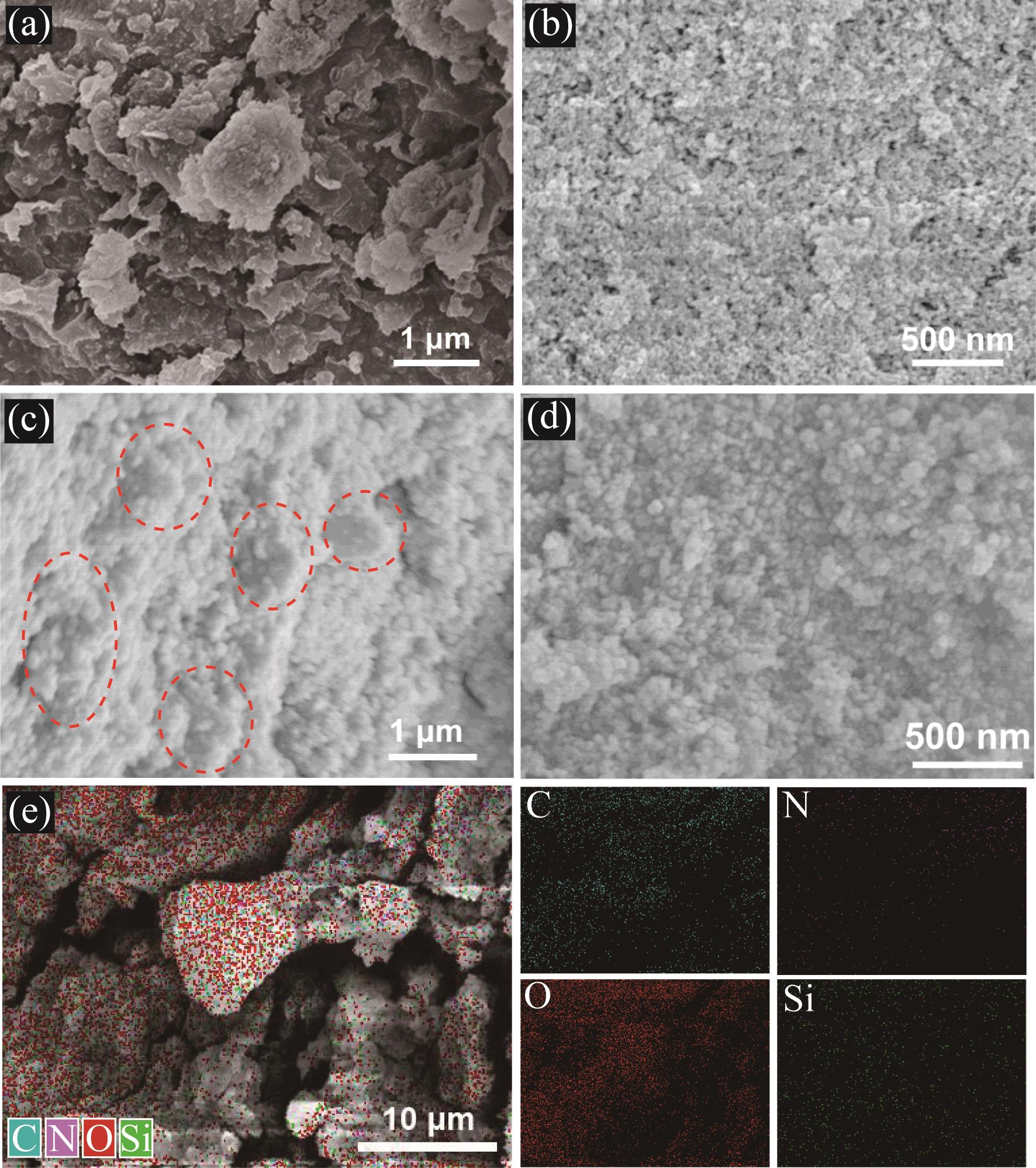

图2 材料的SEM及SiO₂/g-C₃N₄复合材料的元素分布图（a） g-C₃N₄粉体的SEM；（b） 3D打印SiO₂气凝胶的SEM；（c）、（d） SiO₂/g-C₃N₄复合材料的SEM；（e） SiO₂/g-C₃N₄复合材料的元素分布图。

Fig.2 SEM of materials and element distribution map of SiO₂/g-C₃N₄ composite material

图3 材料的FTIR

Fig.3 FTIR of materials

图4 材料的XRD

Fig.4 XRD of materials

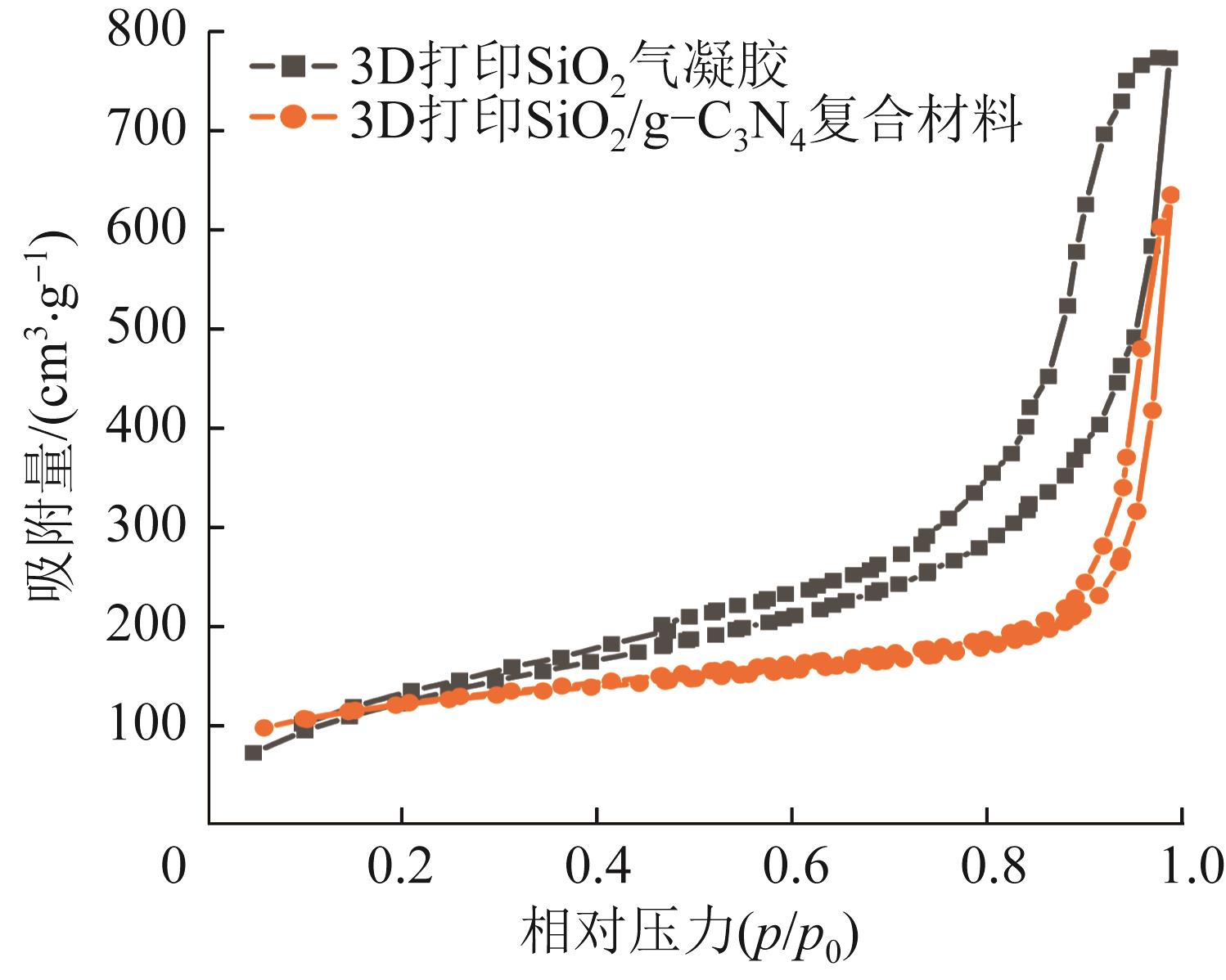

图5 材料的N₂吸附-脱附等温线

Fig.5 N₂ adsorption-desorption isotherm curve of materials

表1 材料的多孔性能

Table 1 Porous properties of materials

样品	比表面积/（m²·g^-1）	孔体积/（cm³·g^-1）
SiO₂气凝胶粉体	703.7	3.729 0
3D打印SiO₂气凝胶	482.1	1.195 0
3D打印SiO₂/g-C₃N₄复合材料	405.4	0.982 0

图6 材料的孔径分布

Fig.6 The pore size distribution of materials

图7 材料对RhB的吸附、降解性能

Fig.7 The adsorption and degradation performance of materials on RhB

图8 第5次循环下RhB的去除效果

Fig.8 Removal effect of RhB in the fifth cycle

图9 材料对RhB的吸附、降解循环性能

Fig.9 Adsorption and degradation cycle performance of materials on RhB

图10 拟一级动力学拟合曲线

Fig.10 Pseudo-first-order kinetic fitting curves

图11 pH对3D打印SiO₂/g-C₃N₄复合材料吸附性能的影响（a）及吸附的拟一级（b）、拟二级（c）动力学拟合

Fig.11 Effect of pH on the adsorption performance of 3D-printed SiO₂/g-C₃N₄ composite material（a），pseudo-first-order （b） and pseudo-second-order（c） kinetic fitting

图12 自由基捕获剂对3D打印SiO₂/g-C₃N₄复合材料降解性能的影响

Fig.12 Effects of radical scavengers on the degradation performance of 3D-printed SiO₂/g-C₃N₄ composite material

图13 3D打印SiO₂/g-C₃N₄复合材料吸附降解机理示意

Fig.13 Adsorption and degradation mechanism of 3D-printed SiO₂/g-C₃N₄ composite material

参考文献 44

1	PERVIN S A， PRABU A A， KIM K J. Dyeing behavior of chemically modified poly（1，4-phenylene sulfide） fiber towards disperse，anionic，and cationic dyes［J］. Fibers and Polymers，2014，15（6）：1168-1174. doi:10.1007/s12221-014-1168-x
2	WEI Wei， HU Huihui， JI Xuelin，et al. Selective adsorption of organic dyes by porous hydrophilic silica aerogels from aqueous system［J］. Water Science and Technology，2018，78（2）：402-414. doi:10.2166/wst.2018.313
3	隋丽丽，王润，赵丹，等. 多级结构α-MoO₃空心微球的构筑及其对有机染料的吸附性能［J］. 无机材料学报，2019，34（2）：193-200. doi:10.15541/jim20180132
	SUI Lili， WANG Run， ZHAO Dan，et al. Construction of hierarchical α-MoO₃ hollow microspheres and its high adsorption performance towards organic dyes［J］. Journal of Inorganic Materials，2019，34（2）：193-200. doi:10.15541/jim20180132
4	SHARMA V， SHAHNAZ T， SUBBIAH S，et al. New insights into the remediation of water pollutants using nanobentonite incorporated nanocellulose chitosan based aerogel［J］. Journal of Polymers and the Environment，2020，28（7）：2008-2019. doi:10.1007/s10924-020-01740-9
5	GUO Ying， XUE Qiang， CUI Kangping，et al. Study on the degradation mechanism and pathway of benzene dye intermediate 4-methoxy-2-nitroaniline via multiple methods in Fenton oxidation process［J］. RSC Advances，2018，8（20）：10764-10775. doi:10.1039/c8ra00627j
6	矫娜，王东升，段晋明，等. 改性硅藻土对三种有机染料的吸附作用研究［J］. 环境科学学报，2012，32（6）：1364-1369. doi:http://ir.rcees.ac.cn/handle/311016/8546
	JIAO Na， WANG Dongsheng， DUAN Jinming，et al. Adsorption of three organic dyes on modified diatomite［J］. Acta Scientiae Circumstantiae，2012，32（6）：1364-1369. doi:http://ir.rcees.ac.cn/handle/311016/8546
7	季雪琴，吕黎，陈芬，等. 秸秆生物炭对有机染料的吸附作用及机制［J］. 环境科学学报，2016，36（5）：1648-1654. doi:10.13671/j.hjkxxb.2015.0651
	JI Xueqin， Li LÜ， CHEN Fen，et al. Sorption properties and mechanisms of organic dyes by straw biochar［J］. Acta Scientiae Circumstantiae，2016，36（5）：1648-1654. doi:10.13671/j.hjkxxb.2015.0651
8	周锋，万欣，傅迎庆. 氧化石墨还原法制备石墨烯及其吸附性能［J］. 深圳大学学报（理工版），2011，28（5）：436-439.
	ZHOU Feng， WAN Xin， FU Yingqing. Synthesis and adsorption properties of graphene by reduction of graphite oxide［J］. Journal of Shenzhen University Science and Engineering，2011，28（5）：436-439.
9	LEE A， HUDSON A R， SHIWARSKI D J，et al. 3D bioprinting of collagen to rebuild components of the human heart［J］. Science，2019，365（6452）：482-487. doi:10.1126/science.aav9051
10	SYMES M D， KITSON P J， YAN Jun，et al. Integrated 3D-printed reactionware for chemical synthesis and analysis［J］. Nature Chemistry，2012，4（5）：349-354. doi:10.1038/nchem.1313
11	PIETRZAK K， ISREB A， ALHNAN M A. A flexible-dose dispenser for immediate and extended release 3D printed tablets［J］. European Journal of Pharmaceutics and Biopharmaceutics，2015，96：380-387. doi:10.1016/j.ejpb.2015.07.027
12	CHANG Peng， MEI Hui， ZHOU Shixiang，et al. 3D printed electrochemical energy storage devices［J］. Journal of Materials Chemistry A，2019，7（9）：4230-4258. doi:10.1039/c8ta11860d
13	LIU Ting， SUN Yinghui， JIANG Bo，et al. Pd nanoparticle-decorated 3D-printed hierarchically porous TiO₂ scaffolds for the efficient reduction of a highly concentrated 4-nitrophenol solution［J］. ACS Applied Materials & Interfaces，2020，12（25）：28100-28109. doi:10.1021/acsami.0c03959
14	CHAN H N， CHEN Yangfan， SHU Yiwei，et al. Direct，one-step molding of 3D-printed structures for convenient fabrication of truly 3D PDMS microfluidic chips［J］. Microfluidics and Nanofluidics，2015，19（1）：9-18. doi:10.1007/s10404-014-1542-4
15	ZHUO Bengang， CHEN Sujie， ZHAO Mingmin，et al. High sensitivity flexible capacitive pressure sensor using polydimethylsiloxane elastomer dielectric layer micro-structured by 3-D printed mold［J］. IEEE Journal of the Electron Devices Society，2017，5（3）：219-223. doi:10.1109/jeds.2017.2683558
16	KIM J Y， JI S， JUNG S，et al. 3D printable composite dough for stretchable，ultrasensitive and body-patchable strain sensors［J］. Nanoscale，2017，9（31）：11035-11046. doi:10.1039/c7nr01865g
17	ZUB K， HOEPPENER S， SCHUBERT U S. Inkjet printing and 3D printing strategies for biosensing，analytical，and diagnostic applications［J］. Advanced Materials，2022，34（31）：2105015. doi:10.1002/adma.202105015
18	AMBROSI A， BONANNI A. How 3D printing can boost advances in analytical and bioanalytical chemistry［J］. Microchimica Acta，2021，188（8）：265. doi:10.1007/s00604-021-04901-2
19	于艳，熊敏，李仲谨，等. SiO₂气凝胶对罗丹明B的吸附动力学研究［J］. 化工新型材料，2014，42（12）：148-150.
	YU Yan， XIONG Min， LI Zhongjin，et al. Study on adsorption kinetics of Rhodamine B by SiO₂ aerogels［J］. New Chemical Materials，2014，42（12）：148-150.
20	WANG Xueyan， LIU Zhong， LIU Xianfeng，et al. Ultralight and multifunctional PVDF/SiO₂@GO nanofibrous aerogel for efficient harsh environmental oil-water separation and crude oil absorption［J］. Carbon，2022，193：77-87. doi:10.1016/j.carbon.2022.03.028
21	翟红侠，赵越，李超凡，等. 氨基改性SiO₂气凝胶去除Cu（Ⅱ）的性能与机制［J］. 复合材料学报： 2023，40（8）：4613-4624.
	ZHAI Hongxia， ZHAO Yue， LI Chaofan，et al. Performance and mechanism of the amine-modified silica aerogel for the removal of Cu（Ⅱ）［J］. Acta Materiae Compositae Sinica： 2023，40（8）：4613-4624.
22	WEI Gang， BAI Yichun， HU Min，et al. Research on environmental protection treatment for ex-service SF₆ adsorbent［J］. IEEE Access，2020，8：93840-93849. doi:10.1109/access.2020.2994818
23	MA Tengfei， BAI Jie， LI Chunping. Facile synthesis of g-C₃N₄ wrapping on one-dimensional carbon fiber as a composite photocatalyst to degrade organic pollutants［J］. Vacuum，2017，145：47-54. doi:10.1016/j.vacuum.2017.08.027
24	LAM S M， SIN J C， MOHAMED A R. A review on photocatalytic application of g-C₃N₄/semiconductor（CNS） nanocomposites towards the erasure of dyeing wastewater［J］. Materials Science in Semiconductor Processing，2016，47：62-84. doi:10.1016/j.mssp.2016.02.019
25	THOMAS A， FISCHER A， GOETTMANN F，et al. Graphitic carbon nitride materials：Variation of structure and morphology and their use as metal-free catalysts［J］. Journal of Materials Chemistry，2008，18（41）：4893-4908. doi:10.1039/b800274f
26	肖力光，寇红阳，王敬维，等. 硅藻土/g-C₃N₄/氧化石墨烯复合材料的制备及其光催化性能研究［J］. 化工新型材料，2023，51（2）：96-99.
	XIAO Liguang， KOU Hongyang， WANG Jingwei，et al. Preparation and photocatalytic properties of diatomite/g-C₃N₄/graphene oxide composites［J］. New Chemical Materials，2023，51（2）：96-99.
27	陶俊岩，刘慧添，王晓一，等. 不同前驱体制备硅/石墨相氮化碳材料用于锂离子电池［J］. 功能材料，2021，52（7）：7149-7157. doi:10.3969/j.issn.1001-9731.2021.07.025
	TAO Junyan， LIU Huitian， WANG Xiaoyi，et al. g-C₃N₄/Si composites prepared by different precursors for lithium-ion batteries［J］. Journal of Functional Materials，2021，52（7）：7149-7157. doi:10.3969/j.issn.1001-9731.2021.07.025
28	RASSY H EL， PIERRE A C. NMR and IR spectroscopy of silica aerogels with different hydrophobic characteristics［J］. Journal of Non-Crystalline Solids，2005，351（19/20）：1603-1610. doi:10.1016/j.jnoncrysol.2005.03.048
29	AFZAL M Z， YUE Rengyu， SUN Xuefei，et al. Enhanced removal of ciprofloxacin using humic acid modified hydrogel beads［J］. Journal of Colloid and Interface Science，2019，543：76-83. doi:10.1016/j.jcis.2019.01.083
30	FU Junwei， YU Jiaguo， JIANG Chuanjia，et al. g-C₃N₄-based heterostructured photocatalysts［J］. Advanced Energy Materials，2018，8（3）：1701503. doi:10.1002/aenm.201701503
31	PENG Li， LI Ziwei， ZHENG Renrong，et al. Preparation and characterization of mesoporous g-C₃N₄/SiO₂ material with enhanced photocatalytic activity［J］. Journal of Materials Research，2019，34（10）：1785-1794. doi:10.1557/jmr.2019.113
32	WANG Zhongying， WANG Huan， SHEN Xiaomei，et al. in situ assembled C₃N₄/SiO₂ nanohybrids for high comprehensive performance solution polymerized styrene-butadiene rubber/butadiene rubber［J］. Polymer Composites，2022，43（11）：8228-8238. doi:10.1002/pc.26994
33	LIU Shuai， CHEN Jianjun， PENG Yue，et al. Studies on toluene adsorption performance and hydrophobic property in phenyl functionalized KIT-6［J］. Chemical Engineering Journal，2018，334：191-197. doi:10.1016/j.cej.2017.08.091
34	WANG Lukai， FENG Junzong， LUO Yi，et al. Three-dimensional-printed silica aerogels for thermal insulation by directly writing temperature-induced solidifiable inks［J］. Acs Applied Materials & Interfaces，2021，13（34）：40964-40975. doi:10.1021/acsami.1c12020
35	YANG Jianming， WANG Hongqiang， ZHOU Bin，et al. Versatile direct writing of aerogel-based sol-gel inks［J］. Langmuir：the ACS Journal of Surfaces and Colloids，2021，37（6）：2129-2139. doi:10.1021/acs.langmuir.0c03312
36	MELO B C， PAULINO F A A， CARDOSO V A，et al. Cellulose nanowhiskers improve the methylene blue adsorption capacity of chitosan-g-poly（acrylic acid） hydrogel［J］. Carbohydrate Polymers，2018，181：358-367. doi:10.1016/j.carbpol.2017.10.079
37	莫静宇，向平，李梦颖，等. Ac-Co/UiO-66对水中阴离子染料的吸附性能［J］. 环境科学学报，2021，41（7）：2740-2747.
	MO Jingyu， XIANG Ping， LI Mengying，et al. Performance of Ac-Co/UiO-66 on adsorption of anionic dyes in aqueous solution［J］. Acta Scientiae Circumstantiae，2021，41（7）：2740-2747.
38	NAJAFIDOUST A， HAGHIGHI M， ABBASI ASL E，et al. Sono-solvothermal design of nanostructured flowerlike BiOI photocatalyst over silica-aerogel with enhanced solar-light-driven property for degradation of organic dyes［J］. Separation and Purification Technology，2019，221：101-113. doi:10.1016/j.seppur.2019.03.075
39	霍宇平，杨旭东，李忠平，等. 二氧化硅中空微球的制备及吸附染料研究［J］. 硅酸盐通报，2019，38（12）：3780-3787.
	HUO Yuping， YANG Xudong， LI Zhongping，et al. Preparation of silica hollow microspheres and its adsorption of dyes［J］. Bulletin of the Chinese Ceramic Society，2019，38（12）：3780-3787.
40	QIN Guotong， YAO Yuan， WEI Wei，et al. Preparation of hydrophobic granular silica aerogels and adsorption of phenol from water［J］. Applied Surface Science，2013，280：806-811. doi:10.1016/j.apsusc.2013.05.066
41	AL-JABARI M， SULAIMAN I K S， ALAWI I，et al. Synthesis，characterization，kinetic and thermodynamic investigation of silica nanoparticles and their application in mefenamic acid removal from aqueous solution［J］. Desalination and Water Treatment，2018，129：160-167. doi:10.5004/dwt.2018.23083
42	古蒙蒙，蔡卫权，马甜. 一锅共缩聚法制备氨基改性Fe₃O₄@SiO₂及其Cr（Ⅵ）吸附性能增强［J］. 无机化学学报，2018，34（7）：1293-1302.
	GU Mengmeng， CAI Weiquan， MA Tian. Preparation of amino modified Fe₃O₄@SiO₂ composite by one-pot co-condensation method with enhanced adsorption performance towards Cr（Ⅵ）［J］. Chinese Journal of Inorganic Chemistry，2018，34（7）：1293-1302.
43	隋秉蓉，初红涛，楼慈涵，等. Cu/O-g-C₃N₄复合材料的制备及其光催化降解罗丹明B［J］. 化学研究与应用，2022，34（12）：2901-2910. doi:10.3969/j.issn.1004-1656.2022.12.015
	SUI Bingrong， CHU Hongtao， LOU Cihan，et al. Preparation of Cu/O-g-C₃N₄ composites and their photocatalytic degradation of rhodamine B［J］. Chemical Research and Application，2022，34（12）：2901-2910. doi:10.3969/j.issn.1004-1656.2022.12.015
44	田倩，吕勇，李晨光，等. g-C₃N₄的制备及其光催化降解诺氟沙星的机理及产物毒性研究［J］. 工业水处理，2022，42（11）：84-93.
	TIAN Qian， Yong LÜ， LI Chenguang，et al. Preparation of g-C₃N₄ and its photocatalytic degradation mechanism of Norfloxacin and product toxicity evaluation［J］. Industrial Water Treatment，2022，42（11）：84-93.
