深层煤层气采出水CO<sub>2</sub>除钙技术

doi:10.19965/j.cnki.iwt.2024-0364

工业水处理 ›› 2025, Vol. 45 ›› Issue (5): 166-176. doi: 10.19965/j.cnki.iwt.2024-0364

• 试验研究 • 上一篇

深层煤层气采出水CO₂除钙技术

刘凯文¹(), 贾潇², 李向伟¹, 张政³^,⁴, 陈江豪³^,⁴, 谢慧嘉³^,⁴, 李延隆⁵, 陈武³^,⁴()

^1. 中石油江汉机械研究所有限公司，湖北武汉 430074
^2. 中石油长庆油田采气六厂，陕西西安 710016
^3. 长江大学化学与环境工程学院，湖北荆州 434023
^4. 中国石油HSE重点实验室（长江大学），湖北荆州 434023
^5. 中国石油集团渤海石油装备制造有限公司辽河钻采装备分公司，辽宁盘锦 124010

收稿日期:2024-10-14 出版日期:2025-05-20 发布日期:2025-05-22
通讯作者: 陈武
作者简介:
刘凯文（1968— ），高级工程师，E-mail：liukaiw@cnpc.com.cn。
基金资助:
中国石油集团油田技术服务有限公司科学研究与技术开发项目(2024T-001-001); 中国石油天然气集团有限公司科学研究与技术开发项目(2021DJ6606)

CO₂ calcium removal technology for deep coalbed methane produced water

Kaiwen LIU¹(), Xiao JIA², Xiangwei LI¹, Zheng ZHANG³^,⁴, Jianghao CHEN³^,⁴, Huijia XIE³^,⁴, Yanlong LI⁵, Wu CHEN³^,⁴()

^1. PetroChina Jianghan Machinery Research Institute Co. , Ltd. , Wuhan 430074, China
^2. PetroChina Changqing Oilfield Gas Production Plant No. 6, Xi’an 710016, China
^3. School of Chemistry and Environmental Engineering, Yangtze University, Jingzhou 434023, China
^4. HSE Key Laboratory of PetroChina (Yangtze University), Jingzhou 434023, China
^5. Liaohe Drilling & Production Equipment Branch, China National Petroleum Group Bohai Petroleum Equipment Manufacturing Co. , Ltd. , Panjin 124010, China

Received:2024-10-14 Online:2025-05-20 Published:2025-05-22
Contact: Wu CHEN

摘要/Abstract

摘要：

长庆油田某气井的煤层气采出水含有高达10 100 mg/L的Ca²⁺，严重影响其回用。以CO₂作为化学沉淀剂，联合pH调节剂用于采出水除钙。结果表明，采出水初始pH越高，越有利于前期CO₂吸收溶解；采出水CO₂注入饱和后回调pH越高，释放的CO₃ ^2-越多，除钙效果越好；通气速率与通气时间决定了CO₂溶解的速度与数量；温度越高，除钙效果越好；搅拌速率的影响较小；CO₂气泡尺寸越小，CO₂气体压力越大，越有利于CO₂吸收溶解。响应曲面工艺优化结果表明，常温常压下，原水pH=11.0，通气速率为200 mL/min，采用微气泡发生装置通气10 min，回调pH=12.8时，除钙率可达99.21%，处理后的采出水Ca²⁺质量浓度能够满足回用配制压裂液的要求。CO₂除钙不仅是一种既能实现高效除钙、使水资源重复利用，又可实现CO₂永久封存与转化的有效技术，还有助于早日实现“碳中和”，是用于处理此类含钙采出水的优秀选择之一。

关键词: 煤层气采出水, 软化除钙, 水处理, CO₂

Abstract:

The produced water of coalbed methane from a gas well in Changqing Oilfield contains up to 10 100 mg/L Ca²⁺, which seriously affects its reuse. CO₂ was used as a chemical precipitant in combination with pH regulators for calcium removal from produced water. The results showed that the higher the initial pH of produced water, the more conducive for CO₂ absorption and dissolution in early stage. The higher the reverting pH of the produced water after CO₂ injection saturation, the more CO₃ ^2- released, and the better the calcium removal effect. The ventilation rate and aeration time determined the speed and amount of CO₂ dissolution. The higher the temperature, the better the calcium removal effect. The influence of stirring rate was relatively small in reaction process. The smaller the size of the CO₂ bubble and the greater the CO₂ gas pressure, the more favorable for CO₂ absorption and dissolution. The results of response surface process optimization showed that the calcium removal effect could reach 99.21% at normal temperature and pressure, raw water pH of 11.0, aeration rate of 200 mL/min, aeration time of 10 min by microbubble generator, and reverting pH of 12.8. Ca²⁺ mass concentration of the treated produced water could meet the requirements for preparing fracturing fluid for reuse. CO₂ calcium removal was not only an effective technology that could efficiently remove calcium and reuse water resources, but also achieved permanent CO₂ storage and conversion. It also helped to achieve “carbon neutrality” as soon as possible, making it an excellent choice for treating this kind of calcium containing produced water.

Key words: coalbed methane produced water, softening and calcium removal, water treatment, CO₂

中图分类号:

X703.1
TE39

刘凯文, 贾潇, 李向伟, 张政, 陈江豪, 谢慧嘉, 李延隆, 陈武. 深层煤层气采出水CO₂除钙技术[J]. 工业水处理, 2025, 45(5): 166-176.

Kaiwen LIU, Xiao JIA, Xiangwei LI, Zheng ZHANG, Jianghao CHEN, Huijia XIE, Yanlong LI, Wu CHEN. CO₂ calcium removal technology for deep coalbed methane produced water[J]. Industrial Water Treatment, 2025, 45(5): 166-176.

https://www.iwt.cn/CN/Y2025/V45/I5/166

图/表 17

表1 煤层气采出水水质分析

Table 1 Analysis of the quality of coalbed methane produced water

检测项目	数值	检测项目	数值
K⁺/（mg·L^–1）	279.40	总硬度/（mg·L^–1）	30 425.42
Na⁺/（mg·L^–1）	12 297.73	暂时硬度/（mg·L^–1）	610.51
Ca²⁺/（mg·L^–1）	10 100.16	永久硬度/（mg·L^–1）	29 814.91
Mg²⁺/（mg·L^–1）	1 264.12	负硬度/（mg·L^–1）	0
Cl^-/（mg·L^–1）	38 389.37	总碱度/（mg·L^–1）	610.51
SO₄ ^2-/（mg·L^–1）	380.90	pH	6.89
HCO₃ ^-/（mg·L^–1）	744.25	TDS/（mg·L^–1）	70 328
CO₃ ^2-/（mg·L^–1）	0

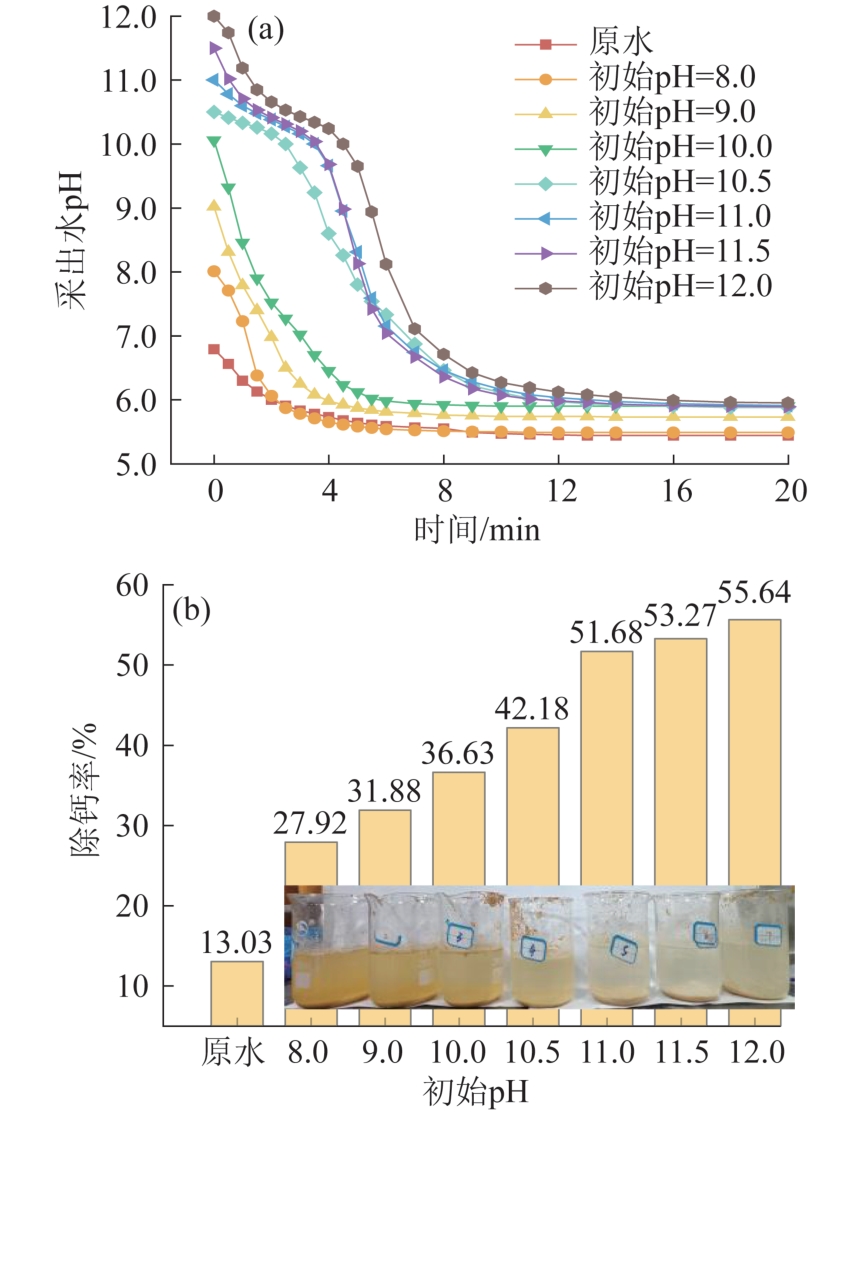

图1 不同初始pH下采出水pH实时变化曲线（a）和除钙效果（b）

Fig.1 The real-time pH change curve（a） and calcification effect（b） at different initial pH

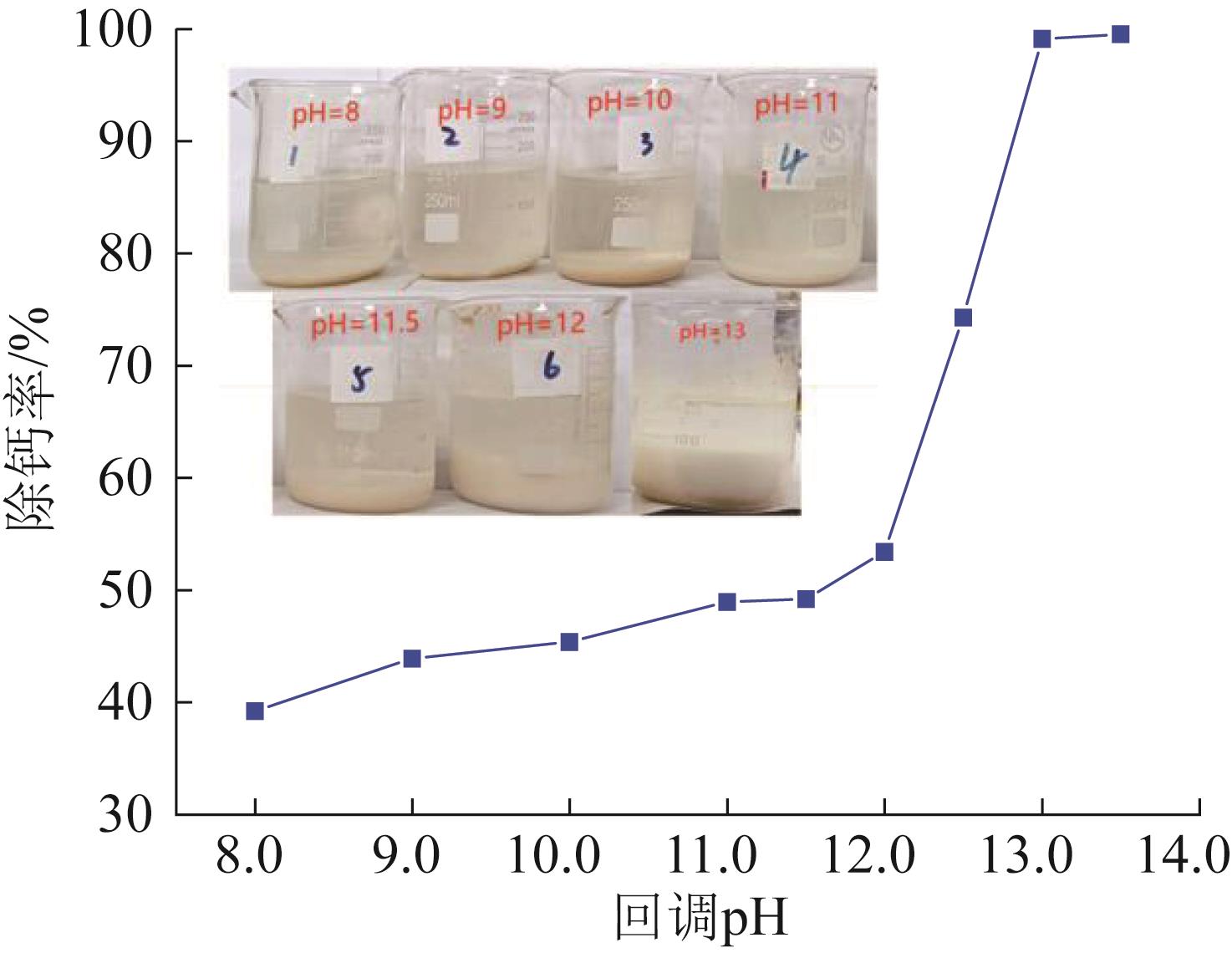

图2 CO₂通气结束后回调至不同pH下的除钙效果

Fig.2 Calcium removal effect at different reverting pH after CO₂ aeration

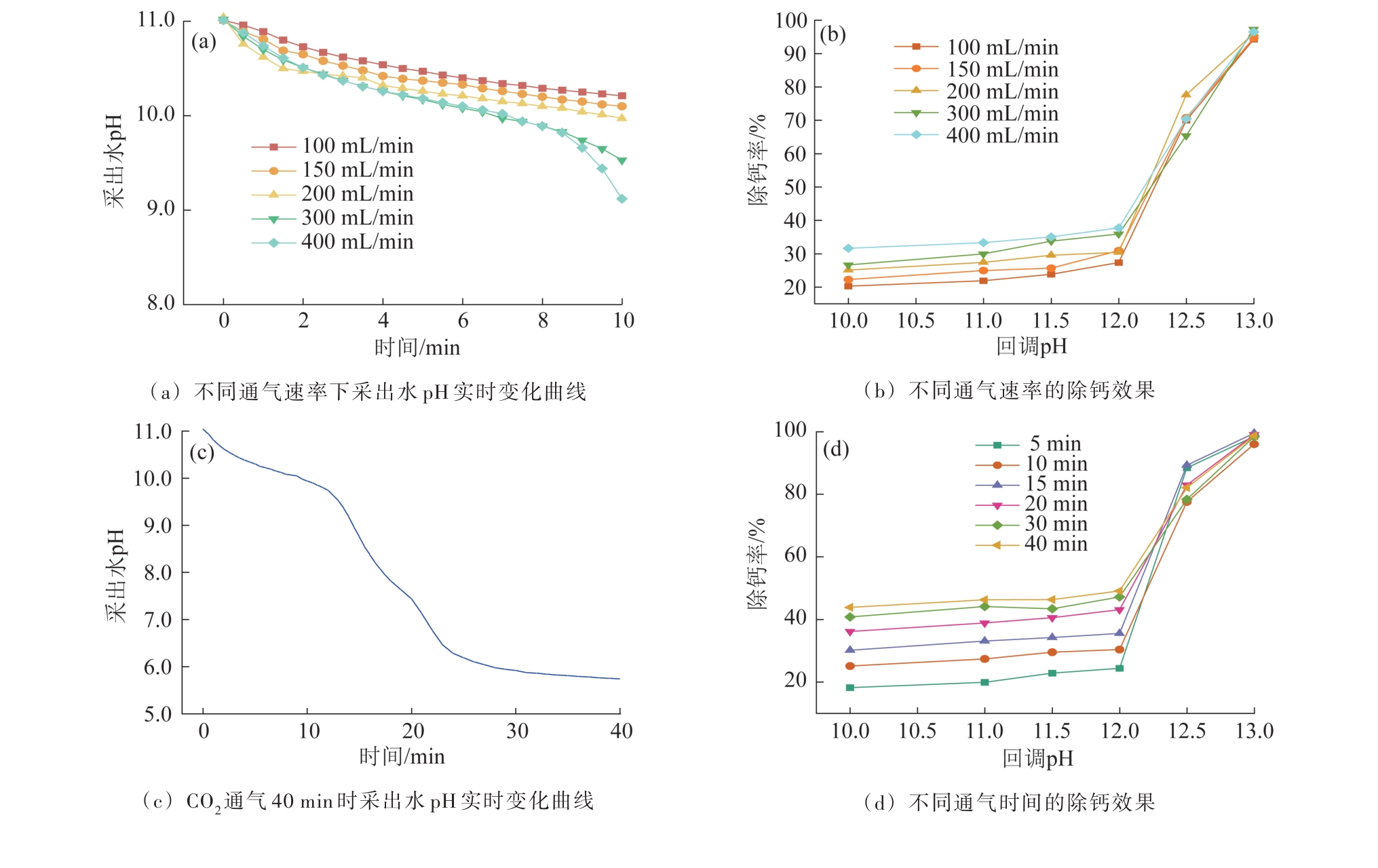

图3 通气速率与通气时间对除钙效果的影响

Fig.3 The influence of aeration rate and aeration time on calcium removal

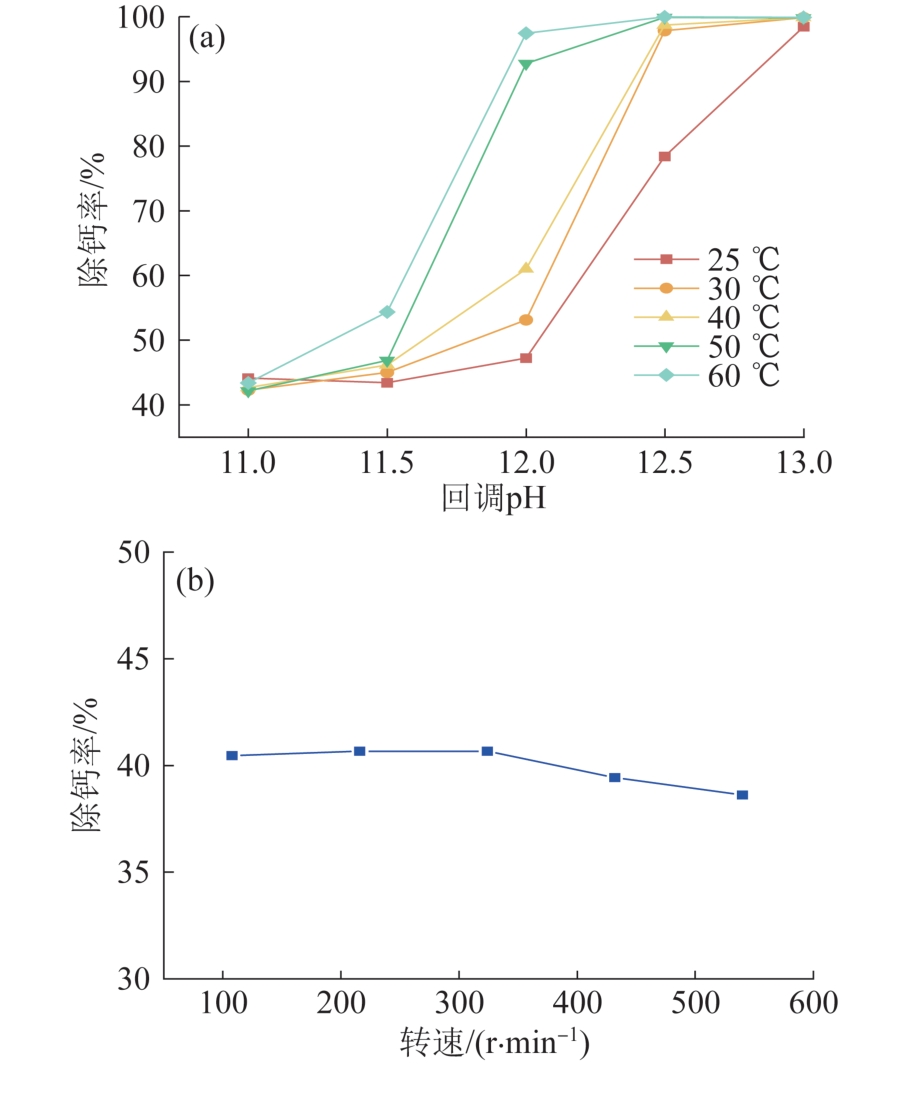

图4 不同温度（a）和搅拌速率（b）对除钙效果的影响

Fig.4 The influence of different temperatures （a） and different stirring rates（b） on calcium removal

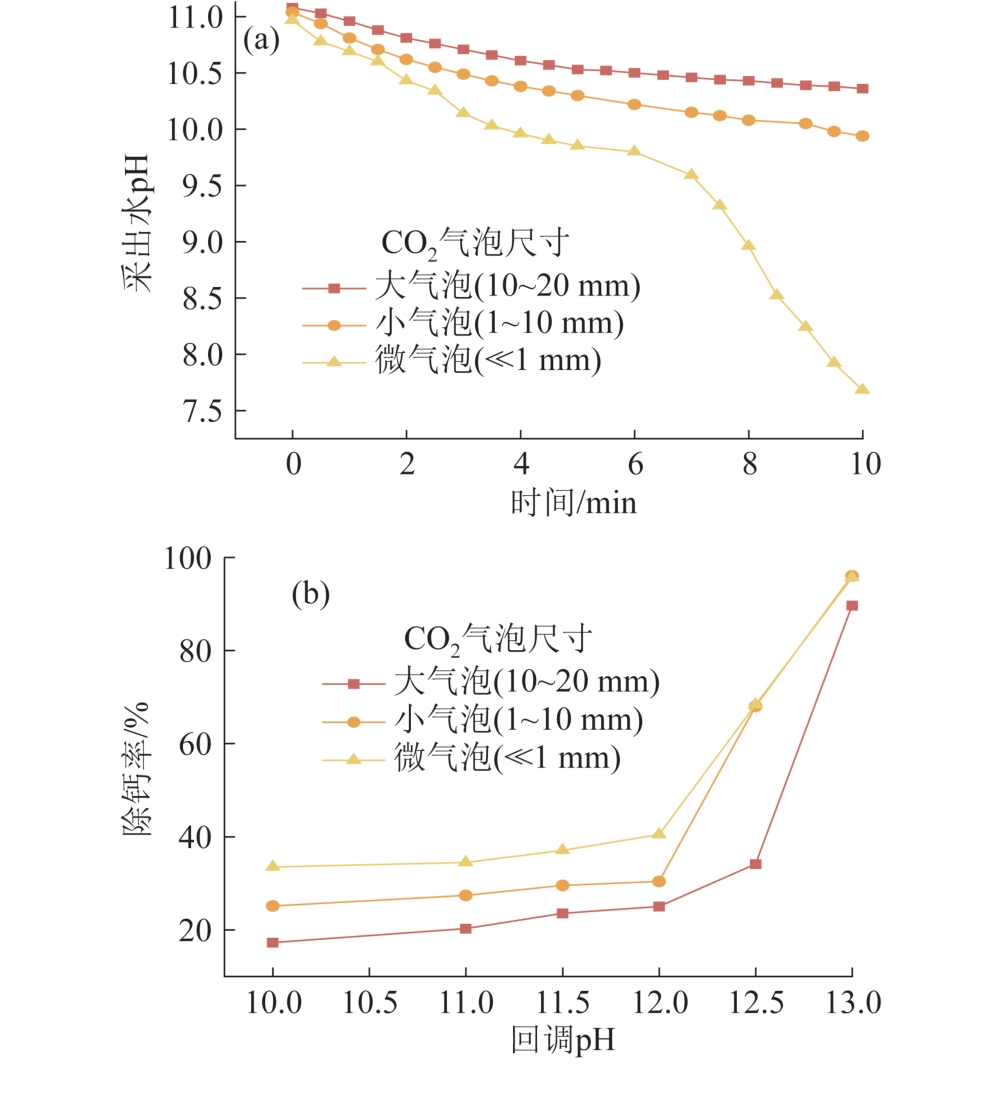

图5 不同CO₂气泡尺寸下采出水pH实时变化曲线（a）和除钙效果（b）

Fig.5 The real-time pH change curve（a） and calcification effect（b） at different CO₂ bubble size

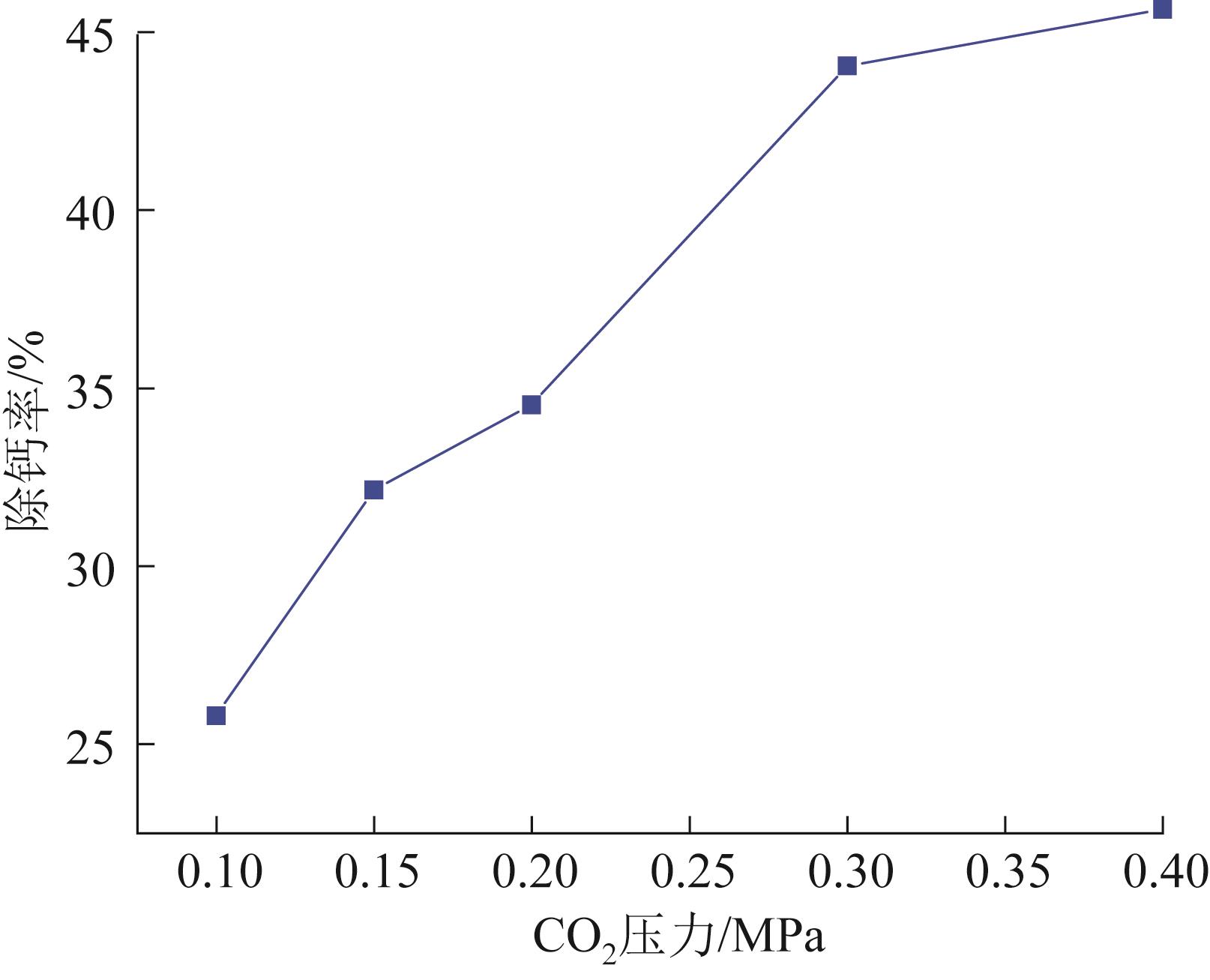

图6 CO₂气体压力对除钙效果的影响

Fig.6 Effect of CO₂ gas pressure on calcification effect

表2 实验因素与水平

Table 2 Experimental factors and levels

水平	因素
水平	A（通气速率）/（mL·min^-1）	B（通气时间）/min	C（回调pH）
-1	150	10	12.0
0	200	15	12.4
1	250	20	12.8

表3 响应曲面设计及实验结果

Table 3 Experimental design and results of response surface

编号	A（通气速率）/（mL·min^-1）	B（通气时间）/min	C（回调pH）	Y（除钙率）/%
1	250	15	12.0	50.29
2	250	10	12.4	62.95
3	200	10	12.0	45.40
4	150	20	12.4	68.36
5	250	20	12.4	69.81
6	200	10	12.8	99.21
7	200	15	12.4	67.54
8	150	15	12.0	47.64
9	200	15	12.4	69.69
10	200	20	12.8	99.21
11	200	15	12.4	68.18
12	150	15	12.8	99.10
13	200	20	12.0	49.59
14	250	15	12.8	99.10
15	150	10	12.4	59.48

图7 各因素交互作用对除钙效果的影响

Fig.7 Effect of interaction of various factors on the effect of calcium removal

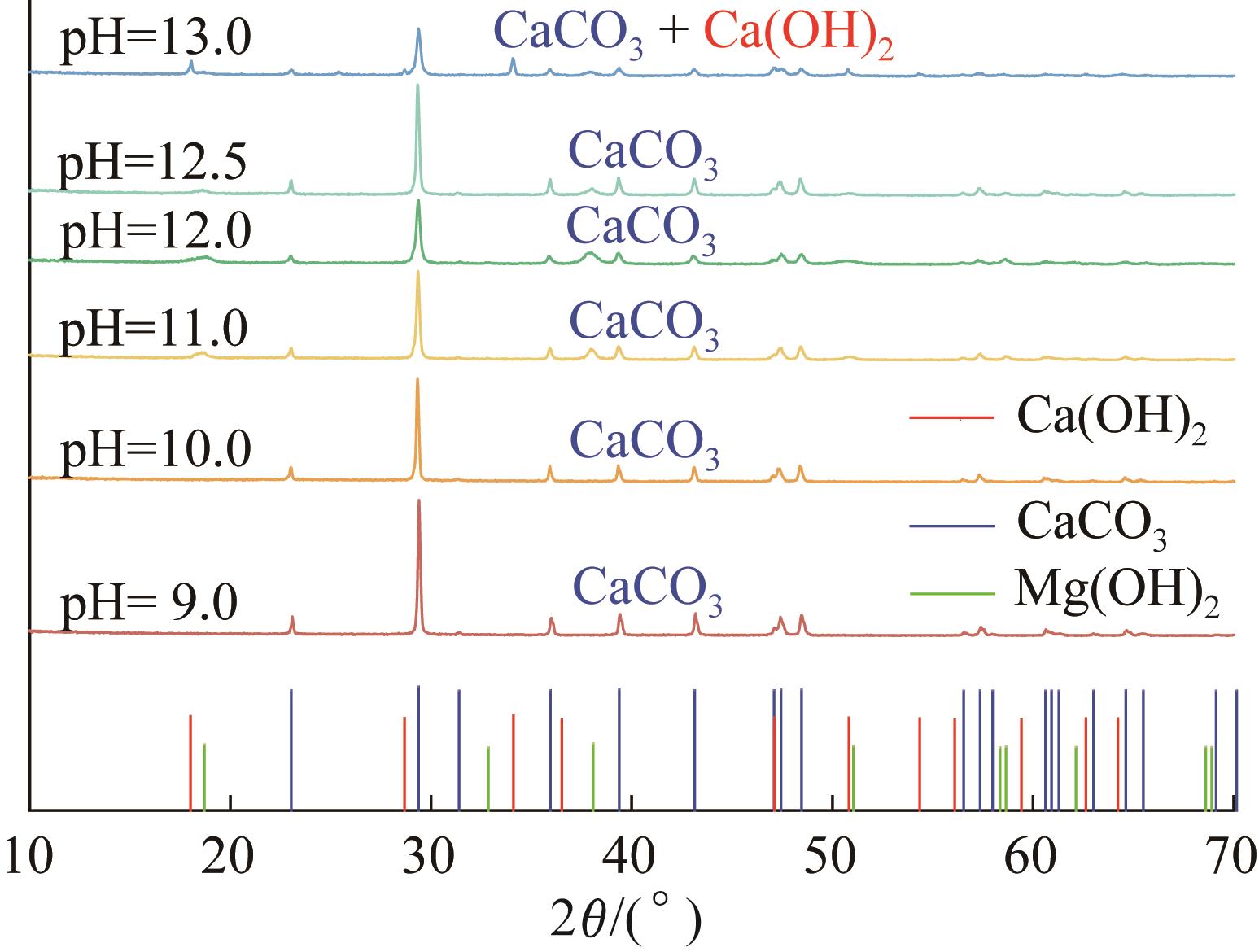

图8 回调不同pH时沉淀的组成

Fig.8 Composition of the precipitate at different reverting pH

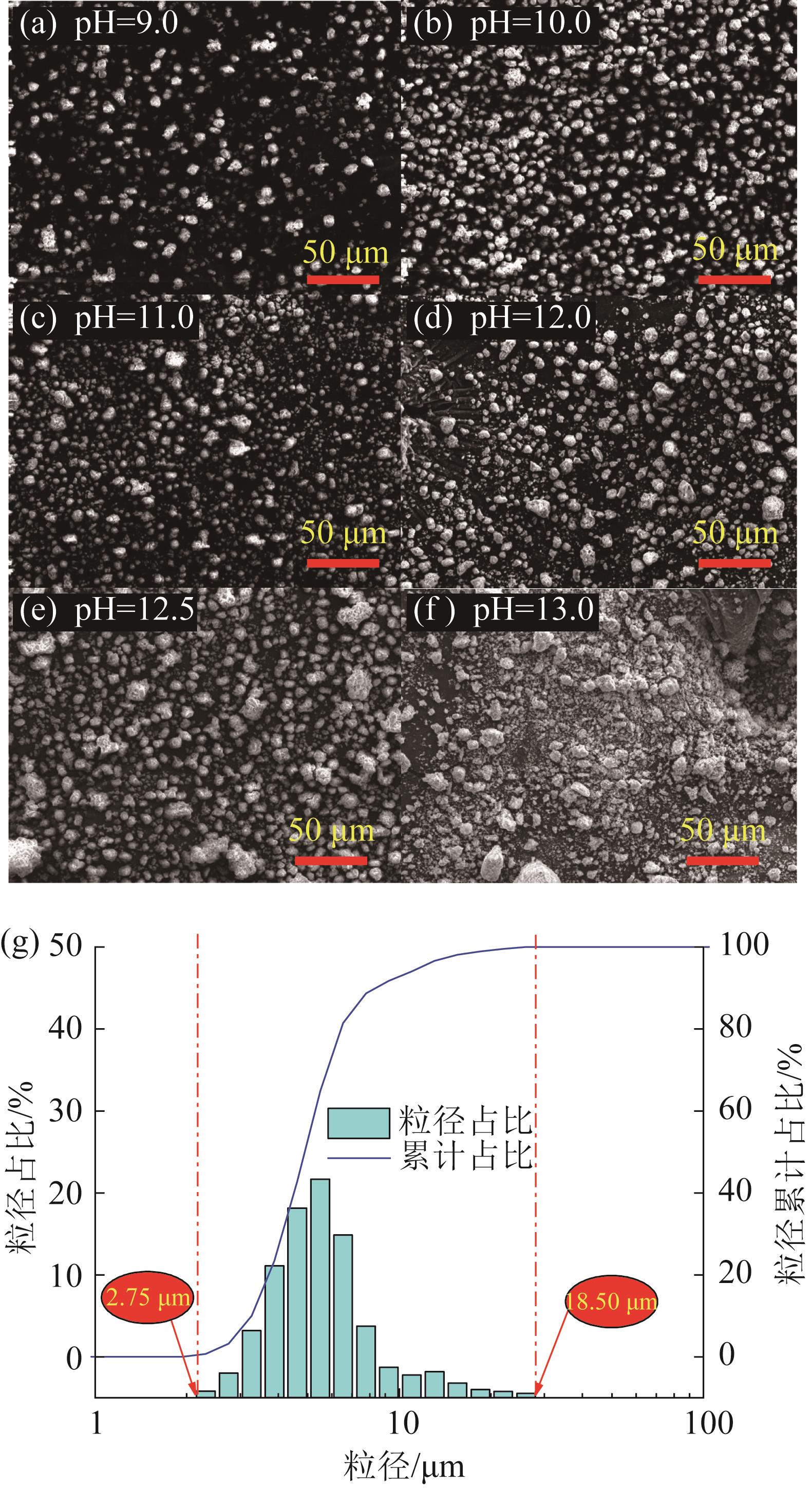

图9 回调不同pH时沉淀的SEM（a~f）以及回调pH=12.0得到沉淀的粒径分布（g）

Fig.9 SEM of the precipitate at different reverting pH（a-f） and particle size distribution of the precipitate at reverting pH=12.0（g）

图10 沉淀的元素组成与分布

Fig.10 Elements composition and distribution of precipitation

表4 沉淀的元素质量分数

Table 4 Elements mass fraction of precipitation

元素	O	Ca	C	Mg	Na	Cl	K
质量分数/%	56.34	16.86	25.93	0.54	0.24	0.11	0

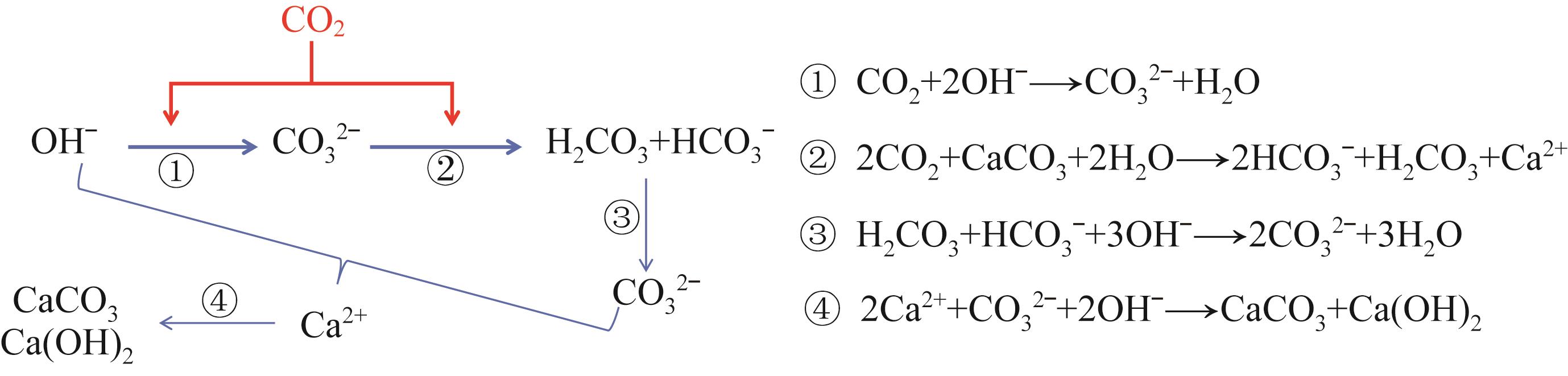

图11 CO₂除钙路径

Fig.11 The path of CO₂ decalcification

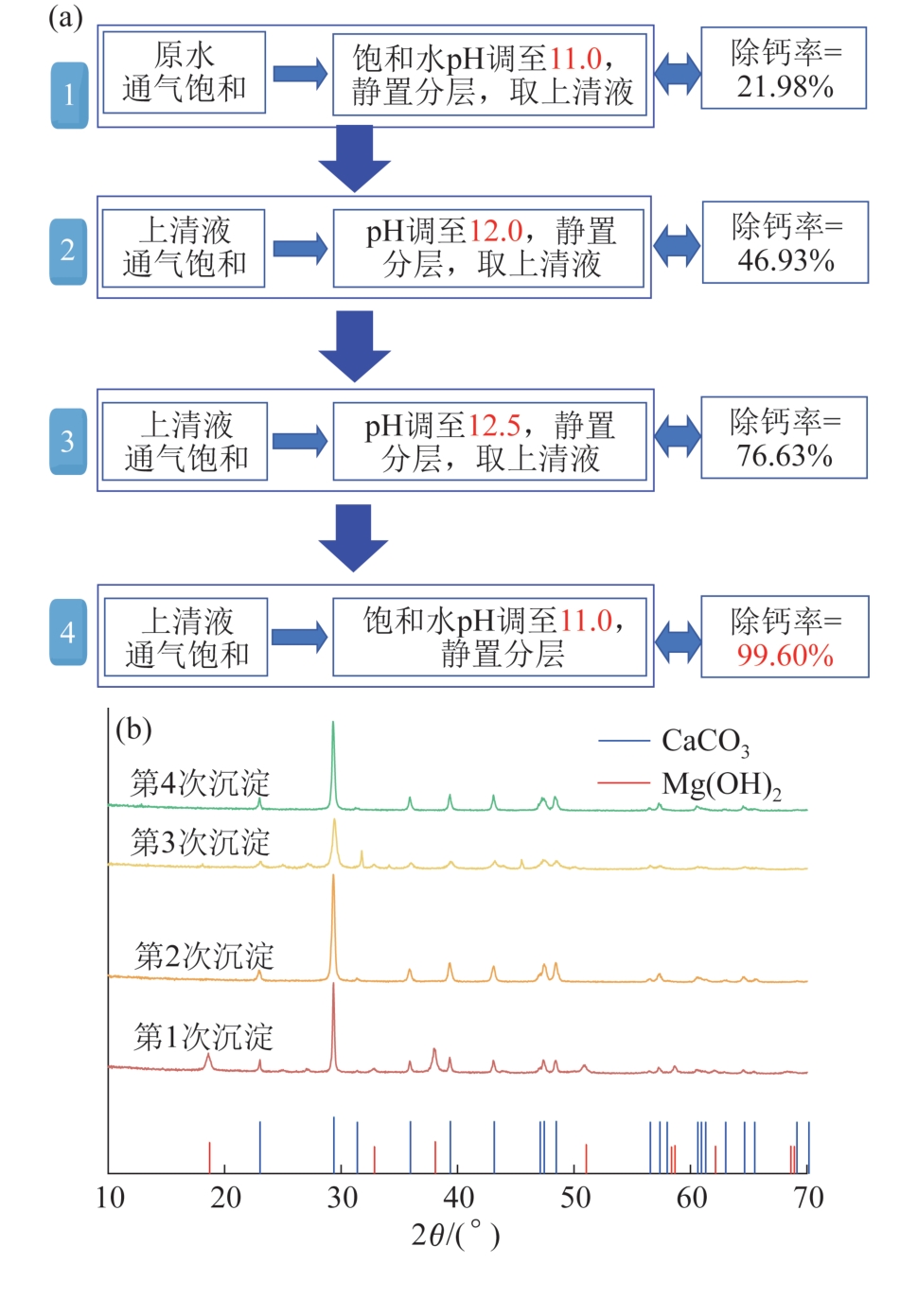

图12 多级除钙工艺（a）及各级除钙工艺沉淀的组成（b）

Fig.12 Multi-stage decalcification process（a） and precipitation composition of each decalcification stage（b）

表5 不同工艺经济成本对比

Table 5 Comparison of economic costs of different processes

工艺	除钙率/%	吨水药剂成本（出厂价）/元			吨水总成本/元
工艺	除钙率/%	NaOH	Na₂CO₃	CO₂	吨水总成本/元
Na₂CO₃+NaOH	97.09	12.30	62.01		74.31
CO₂多级除钙	99.60	53.15		3.57	56.72
