中心复合设计优化火龙珠生物炭制备条件用于处理重金属废水

doi:10.19965/j.cnki.iwt.2024-0641

摘要/Abstract

摘要：

火龙珠根茎作为一种农业废弃物，利用其制备生物炭并吸附重金属废水能够有效降低碳排放。通过响应面设计法的中心复合设计方案，以火龙珠根茎生物炭的热解温度、加热速率、热解时间为考察因素，Cr吸附率为响应指标，优化结果显示在热解温度为730.20 ℃，加热速率为17.56 ℃/min，热解时间为125.94 min的条件下制备的生物炭的Cr吸附率最高为86.07%。

关键词: 火龙珠, 生物炭, 响应面法, 铬废水, 吸附

Abstract:

As an agricultural waste,the preparation of hypericum rhizome as biochar and adsorption of heavy metal wastewater can effectively reduce carbon emissions. Through the central composite design of RSM method,the pyrolysis temperature,heating rate,and pyrolysis time were used as the influencing factors,and the Cr adsorption rate was used as the response index. The optimization results showed that the Cr adsorption rate of the biochar prepared under the conditions of pyrolysis temperatureof 730.20 ℃,heating rate of 17.56 ℃/min,and pyrolysis time of 125.94 min was the highest as 86.07%.

Key words: hypericum, biochar, response surface method, chromium wastewater, adsorption

中图分类号:

X703.1

宋晨浩, 顾雯, 家安琪, 方应瞳, 刘娜, 李兴勇, 张伟, 陈玉保. 中心复合设计优化火龙珠生物炭制备条件用于处理重金属废水[J]. 工业水处理, 2025, 45(8): 59-65.

Chenhao SONG, Wen GU, Anqi JIA, Yingtong FANG, Na LIU, Xingyong LI, Wei ZHANG, Yubao CHEN. Optimization of conditions for the preparation of hypericum biochar by central composite design for the treatment of heavy metal wastewater[J]. Industrial Water Treatment, 2025, 45(8): 59-65.

https://www.iwt.cn/CN/Y2025/V45/I8/59

图/表 10

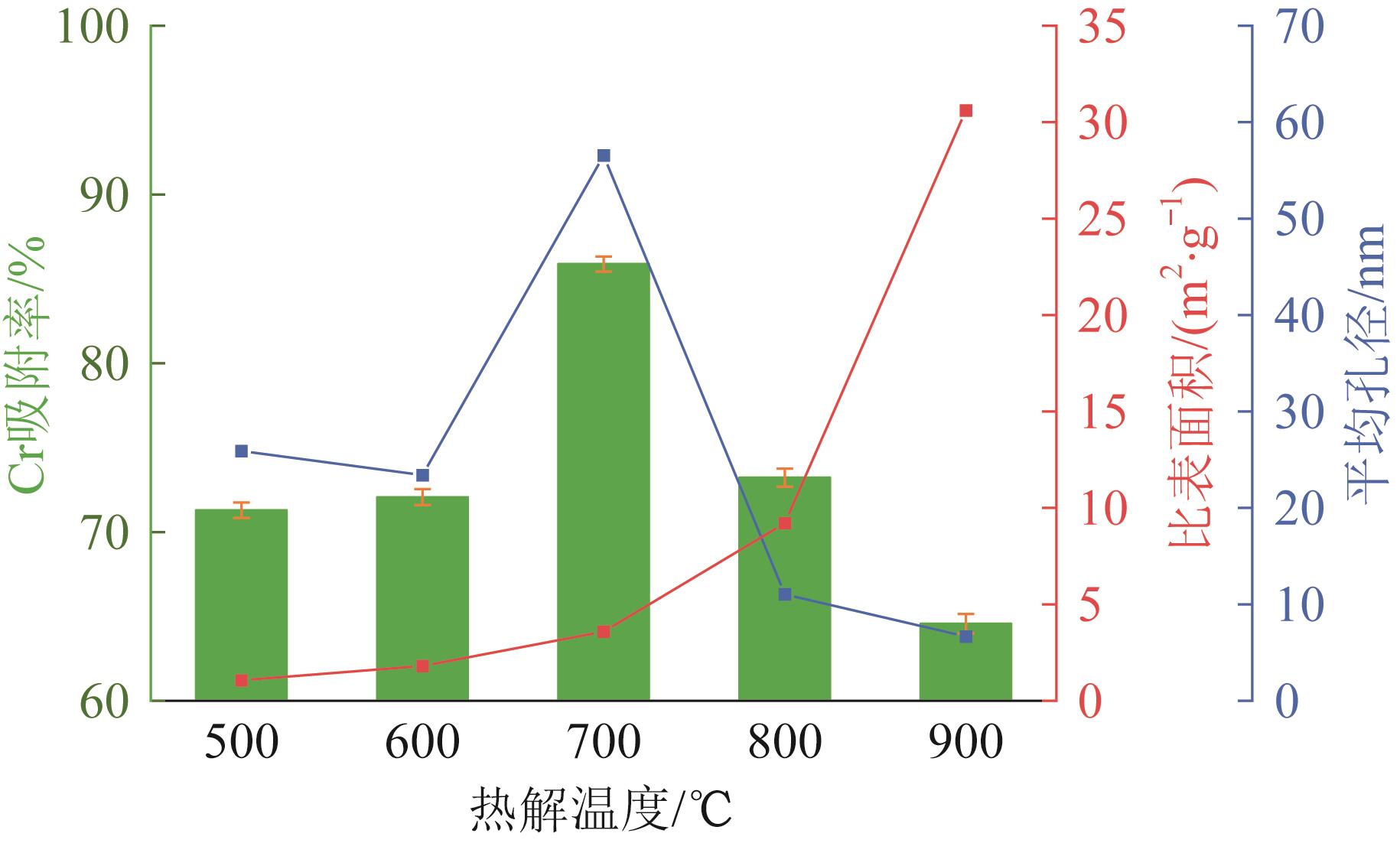

图 1 不同热解温度下生物炭对Cr的吸附率和BET表征结果

Fig.1 Adsorption rates and BET characterization of Cr on biochar at different pyrolysis temperatures

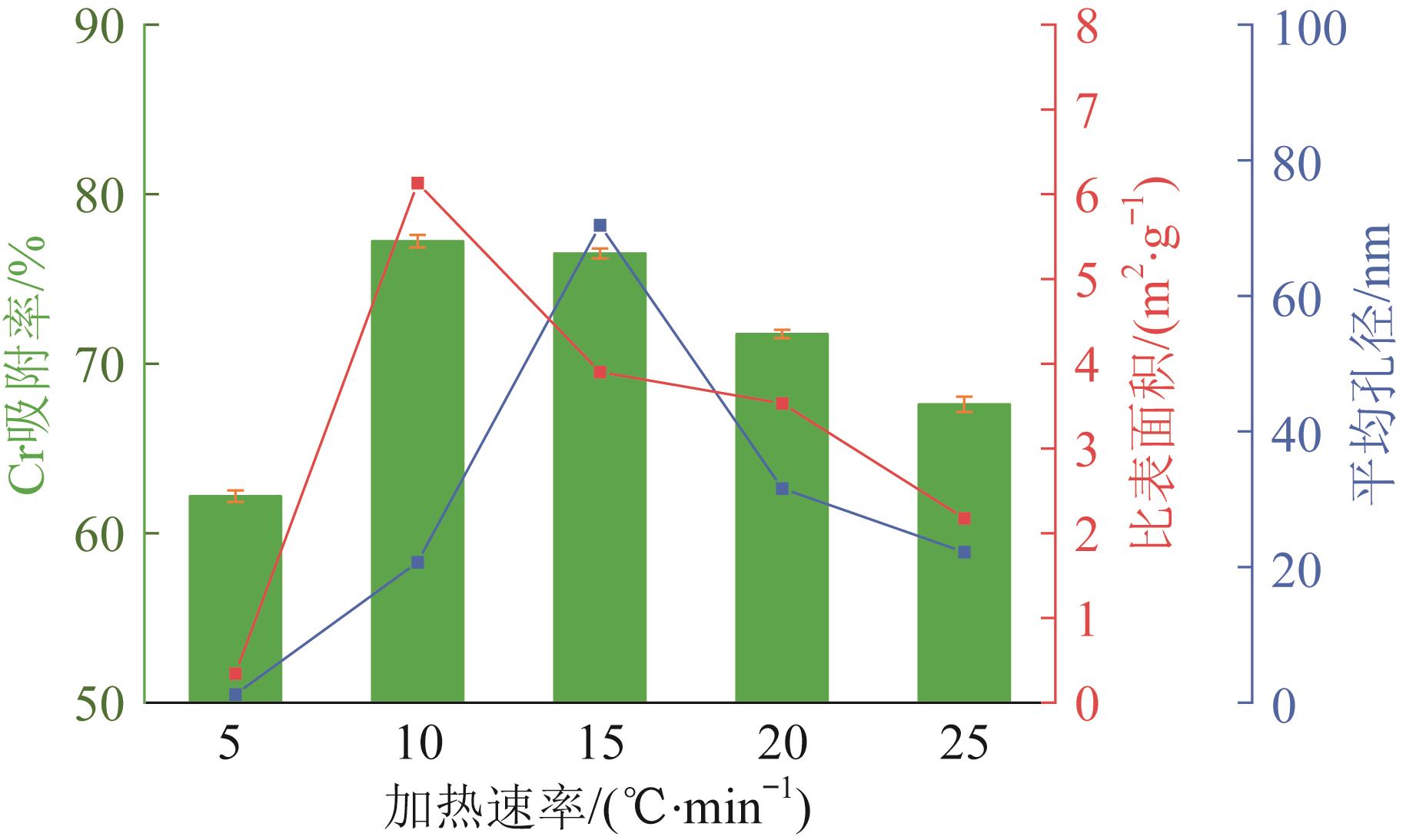

图2 不同加热速率下生物炭对Cr的吸附率和BET表征结果

Fig.2 Adsorption rates and BET characterization of Cr on biochar at different heating rates

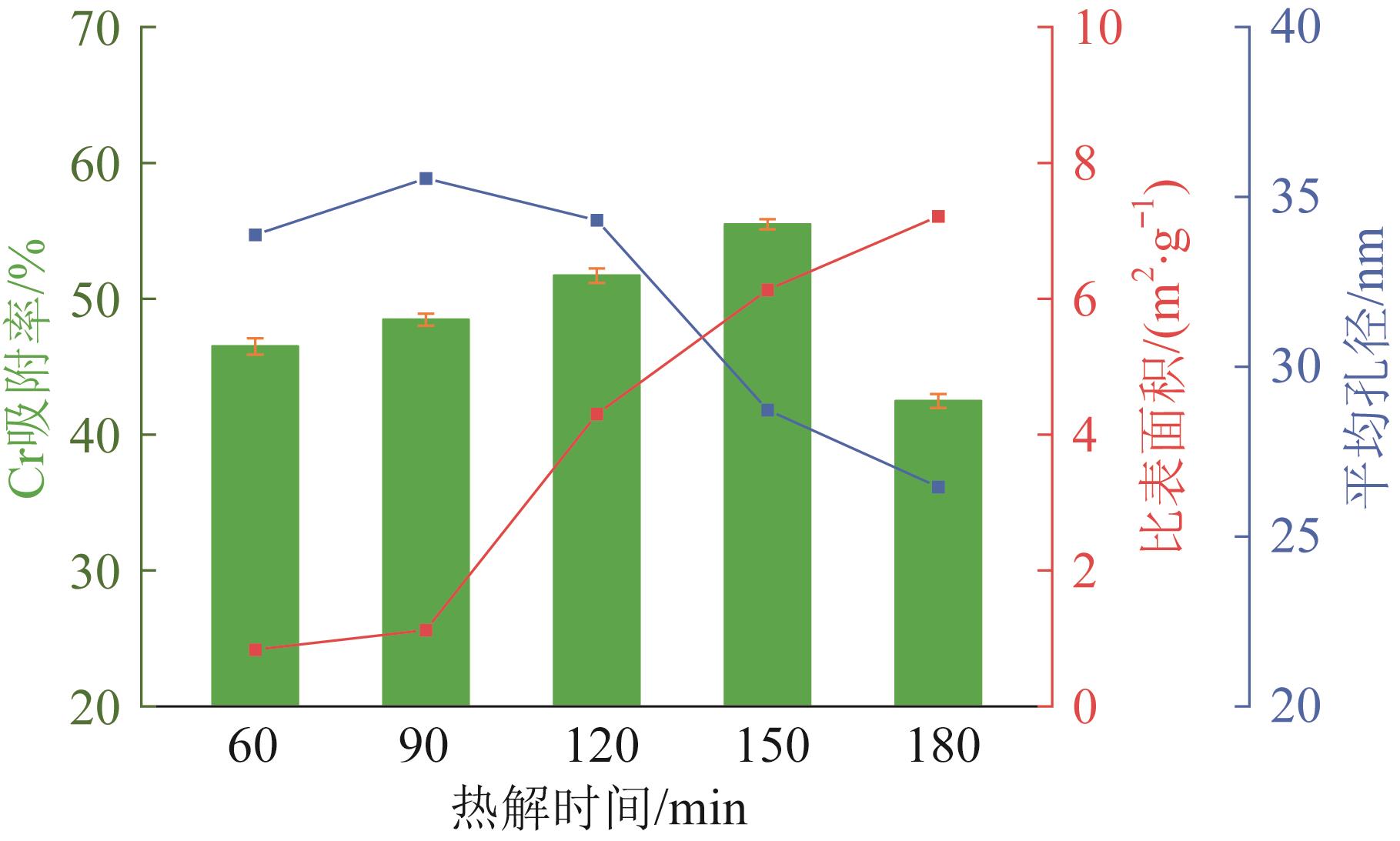

图 3 不同热解时间下生物炭对Cr的吸附率和BET表征结果

Fig.3 Adsorption rates and BET characterization of Cr on biochar at different pyrolysis times

表 1 试验因素水平

Table 1 The factors and levels of experimentation

因素	编码与取值
因素	-2	-1	0	1	2
A/℃	500	600	700	800	900
B/（℃·min^-1）	5	10	15	20	25
C/min	60	90	120	150	180

表 2 响应面设计实验结果

Table 2 Experimental results of response surface design

实验序号	影响因素			Y/%
实验序号	A	B	C	Y/%
1	-1	-1	-1	53.55
2	2	0	0	56.45
3	0	-2	0	55.10
4	0	0	0	81.29
5	1	-1	1	73.46
6	0	0	0	81.29
7	0	2	0	64.04
8	0	0	0	81.29
9	0	0	-2	59.02
10	0	0	2	56.09
11	-1	1	1	68.07
12	-1	1	-1	69.79
13	1	-1	-1	74.97
14	1	1	1	68.01
15	1	1	-1	71.70
16	0	0	0	81.29
17	-2	0	0	53.03
18	-1	-1	1	54.56
19	0	0	0	81.29

表3 二次模型的方差分析

Table 3 Analysis of variance（ANOVA） of the model

来源	平方和	自由度	均方差	F值	P值	显著性
模型	1 995.91	9	221.77	15.25	0.000 2	**
A	150.12	1	150.12	10.32	0.010 6	*
B	94.62	1	94.62	6.51	0.031 2	*
C	8.66	1	8.66	0.595 3	0.460 1
AB	184.99	1	184.99	12.72	0.006 1	*
AC	2.52	1	2.52	0.173 3	0.687
BC	3.01	1	3.01	0.207 2	0.659 7
A²	956.56	1	956.56	65.77	<0.000 1	**
B²	627.62	1	627.62	43.16	0.000 1	**
C²	756.46	1	756.46	52.01	<0.000 1	**
残差	130.89	9	14.54
失拟项	130.89	5	26.18
纯误差	0	4	0
总误差项	2 126.8	18

表4 回归方程的拟合统计信息

Table 4 Statistical information on the fit of regression equations

项目	数值
均值	67.59
方差	0.938 5
标准差	3.81
变异系数（C.V.）/%	5.64
校正相关系数	0.876 9
预测相关系数	0.496 0
信噪比	11.403 4

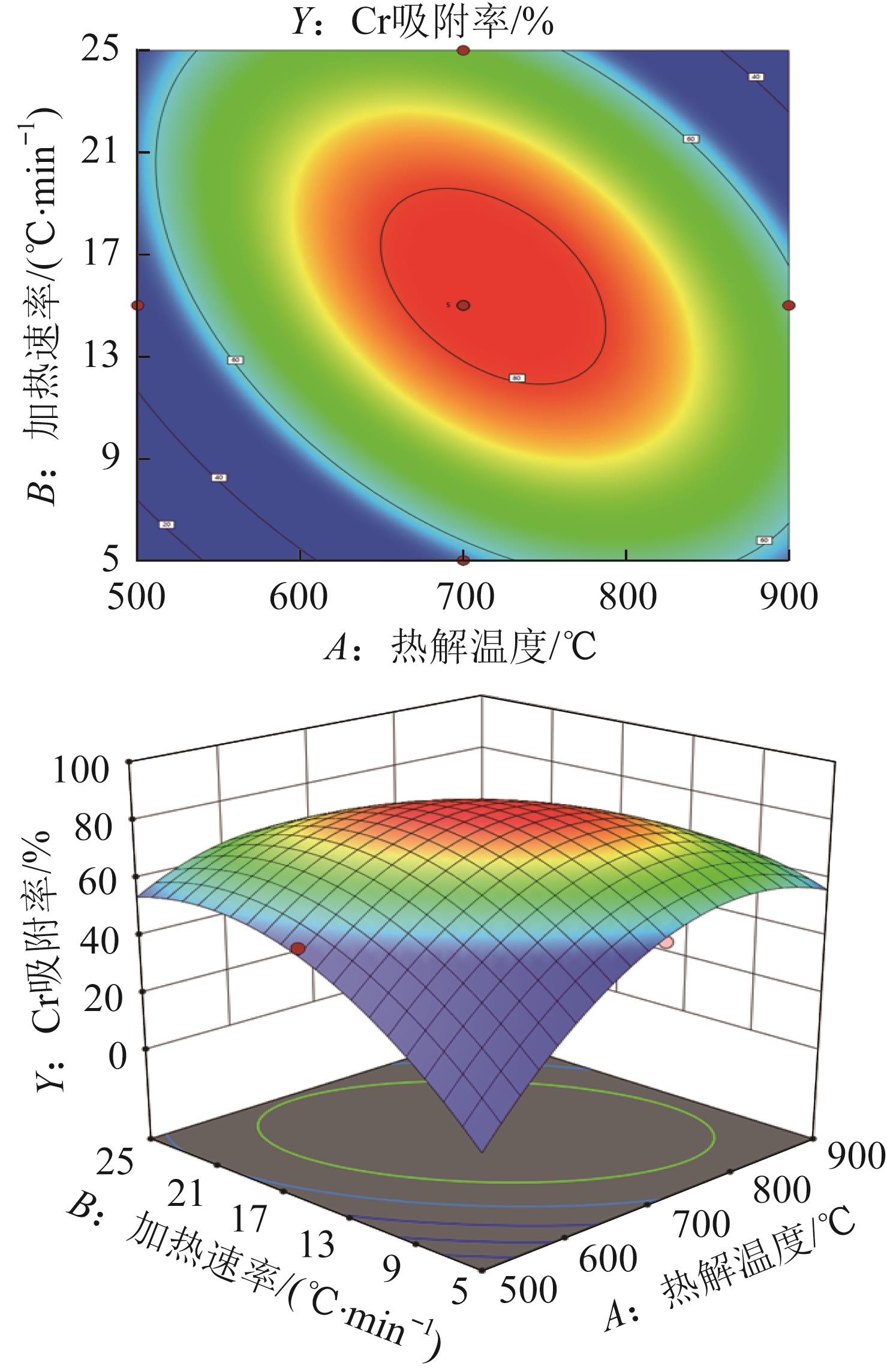

图 4 因素A×B的等高线图与响应面图

Fig. 4 Contour map and response surface for factor A×B

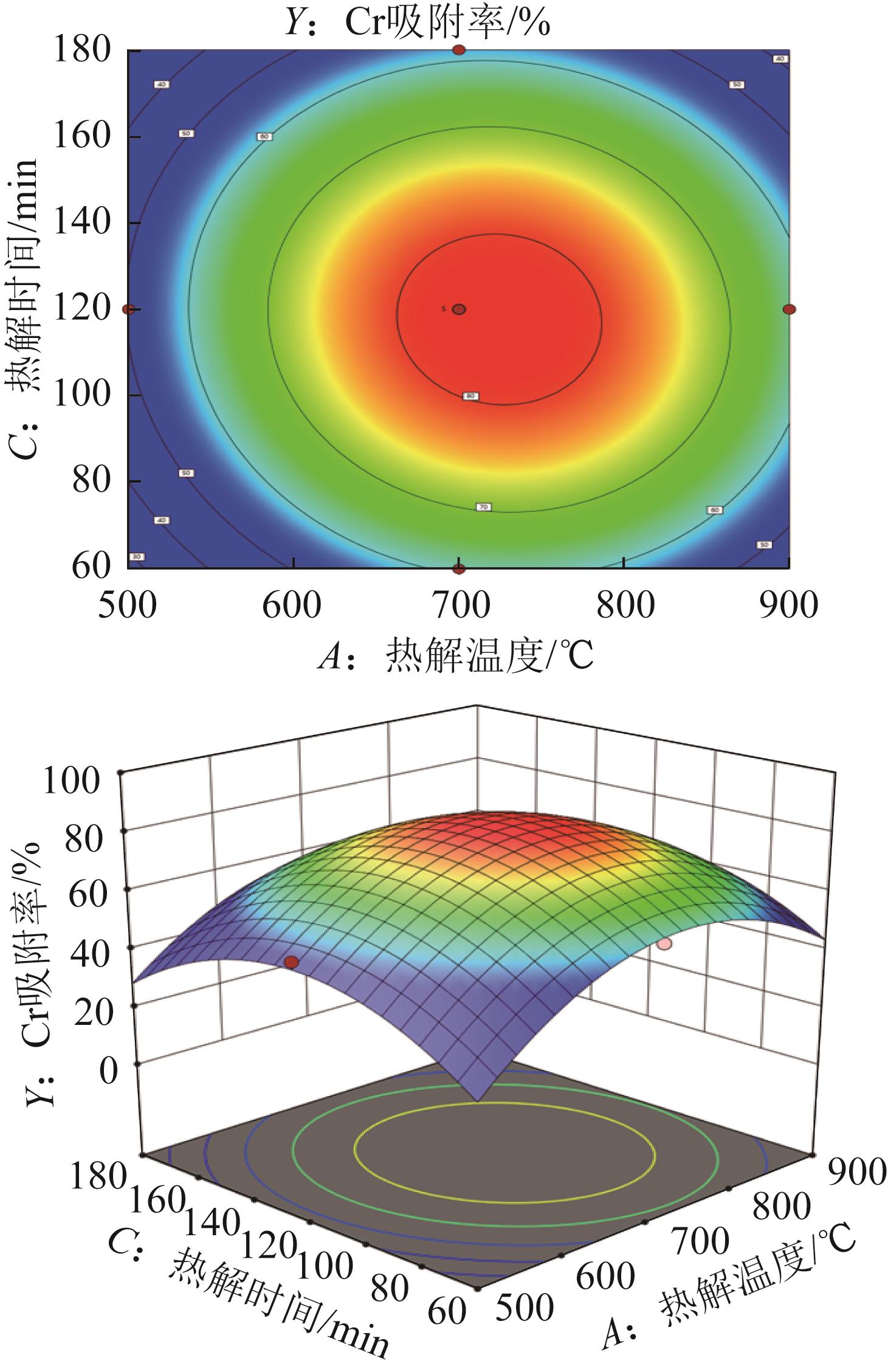

图 5 因素A×C的等高线图与响应面图

Fig.5 Contour map and response surface for factor A×C

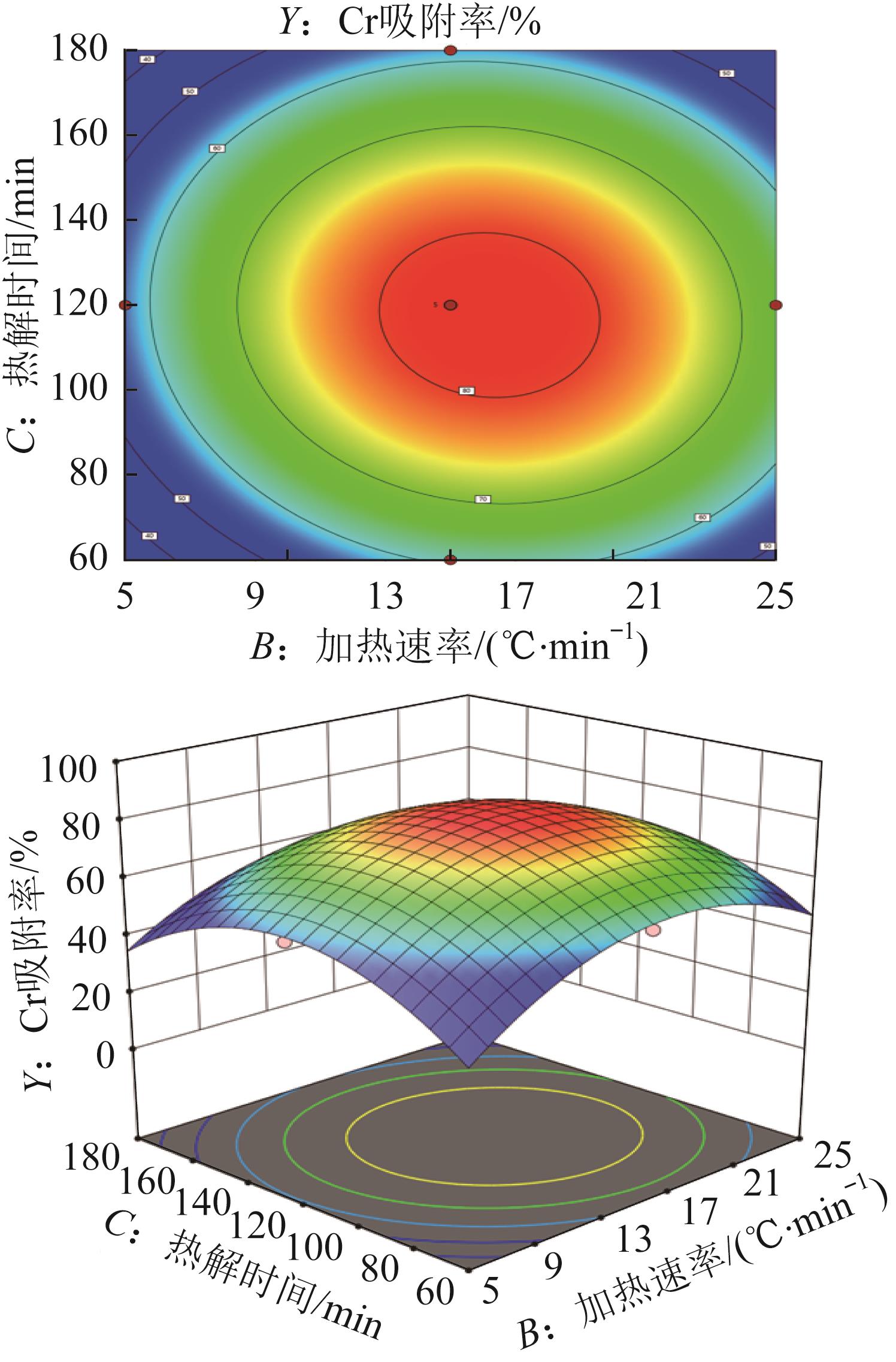

图 6 因素B×C的等高线图与响应面图

Fig.6 Contour map and response surface for factor B×C

参考文献 23

[1]	BISWAS B， BALLA P， KRISHNA B B，et al. Physiochemical characteristics of bio-char derived from pyrolysis of rice straw under different temperatures［J］. Biomass Conversion and Biorefinery，2024，14（12）：12775-12783. doi:10.1007/s13399-022-03261-y
[2]	陈文超，李勇超，杨昕旻，等.多行业污泥生物炭特性及深度处理工业废水行为研究［J］. 工业水处理，2024，44（8）：70-80.
	CHEN Wenchao， LI Yongchao， YANG Xinmin，et al. Characteristics of multi-industry sludge biochar and behavior of advanced treatment of industrial wastewater［J］. Industrial Water Treatment，2024，44（8）：70-80.
[3]	TAG A T， DUMAN G， UCAR S，et al. Effects of feedstock type and pyrolysis temperature on potential applications of biochar［J］. Journal of Analytical and Applied Pyrolysis，2016，120：200-206. doi:10.1016/j.jaap.2016.05.006
[4]	KAUR R， KUMAR V T， KRISHNA B B，et al. Comprehensive pyrolysis investigation of Lemongrass and Tagetes minuta residual biomass：Bio-oil composition and biochar physicochemical properties［J］. Biomass Conversion and Biorefinery，2024：1-16. doi:10.1007/s13399-024-05764-2
[5]	臧金秋，杨传玺，王小宁，等. 生物炭吸附水中污染物的性能、机理和环境风险［J］. 工业水处理，2023，43（12）：1-13.
	ZANG Jinqiu， YANG Chuanxi， WANG Xiaoning，et al. Performance，mechanism and environmental risk on adsorption removal of pollutants in water using biochar［J］. Industrial Water Treatment，2023，43（12）：1-13.
[6]	来张汇，吴山，李涵，等. 不同热解温度的秸秆源生物炭对Cd（Ⅱ）吸附机理［J］. 南昌大学学报（理科版），2022，46（4）：446-453.
	LAI Zhanghui， WU Shan， LI Han，et al. Adsorption mechanism research of Cd²⁺ by rice straw biochar at different pyrolysis temperatures［J］. Journal of Nanchang University （Natural Science），2022，46（4）：446-453.
[7]	刘成昊，林春岭，钟来元，等. 甘蔗渣生物炭对水体铬吸附反应研究［J］. 广东农业科学，2021，48（8）：90-97.
	LIU Chenghao， LIN Chunling， ZHONG Laiyuan，et al. Study on adsorption of chromium by bagasse biochar［J］. Guangdong Agricultural Sciences，2021，48（8）：90-97．
[8]	ANGIN D. Effect of pyrolysis temperature and heating rate on biochar obtained from pyrolysis of safflower seed press cake［J］. Bioresource Technology，2013，128：593-597. doi:10.1016/j.biortech.2012.10.150
[9]	郑佳豪，江惟，陈思莉，等. 复合材料MnO₂/MCM-41对放射性废水中Sr²⁺的去除［J］. 工业水处理，2024，44（2）：105-111.
	ZHENG Jiahao， JIANG Wei， CHEN Sili，et al. Removal of Sr²⁺ from radioactive wastewater by the composite MnO₂/MCM-41［J］. Industrial Water Treatment，2024，44（2）：105-111.
[10]	SHEN Qiqing， WU Hongwei. Rapid pyrolysis of biochar prepared from slow and fast pyrolysis：The effects of particle residence time on char properties［J］. Proceedings of the Combustion Institute，2023，39（3）：3371-3378. doi:10.1016/j.proci.2022.07.119
[11]	孙玲，贾明云，刘壮壮，等. 不同热解温度和升温速率下杨树枝条生物质炭产率和理化性质分析［J］. 植物资源与环境学报，2023，32（3）：71-82.
	SUN Ling， JIA Mingyun， LIU Zhuangzhuang，et al. Analyses on yield and physicochemical properties of poplar branch biochars at different pyrolysis temperatures and heating rates［J］. Journal of Plant Resources and Environment，2023，32（3）：71-82.
[12]	ANCA-COUCE A， DIEGUEZ-ALONSO A， ZOBEL N，et al. Influence of heterogeneous secondary reactions during slow pyrolysis on char oxidation reactivity of woody biomass［J］. Energy & Fuels，2017，31（3）：2335-2344. doi:10.1021/acs.energyfuels.6b02350
[13]	HU Qiang， CHENG Wei， MAO Qiaoting，et al. Study on the physicochemical structure and gasification reactivity of chars from pyrolysis of biomass pellets under different heating rates［J］. Fuel，2022，314：122789. doi:10.1016/j.fuel.2021.122789
[14]	张春媛，骆灵喜，李晨，等. 基于正交试验设计的改性污泥基生物炭制备研究［J］. 绿色科技，2024，26（4）：143-146.
	ZHANG Chunyuan， LUO Lingxi， LI Chen，et al. Study on preparation conditions of modified sludge biochar based on orthogonal experimental design［J］. Journal of Green Science and Technology，2024，26（4）：143-146.
[15]	WANG Zengzhen， XU Jia， YELLEZUOME D，et al. Effects of cotton straw-derived biochar under different pyrolysis conditions on Pb （Ⅱ） adsorption properties in aqueous solutions［J］. Journal of Analytical and Applied Pyrolysis，2021，157：105214. doi:10.1016/j.jaap.2021.105214
[16]	SUN Junna， HE Fuhong， PAN Yinghua，et al. Effects of pyrolysis temperature and residence time on physicochemical properties of different biochar types［J］. Acta Agriculturae Scandinavica，Section B-Soil & Plant Science，2017，67（1）：12-22. doi:10.1080/09064710.2016.1214745
[17]	李晓亮，杨世先，杨进成，等. 火龙珠种子无菌萌发研究［J］. 安徽农业科学，2021，49（23）：140-142.
	LI Xiaoliang， YANG Shixian， YANG Jincheng，et al. Study on seed aseptic germination of hypericum［J］. Journal of Anhui Agricultural Sciences，2021，49（23）：140-142.
[18]	袁彤. 热解过程中生物炭形成机理的研究［D］. 烟台：烟台大学，2020.
	YUAN Tong. Study on the formation mechanism of biochar during pyrolysis［D］. Yantai：Yantai University，2020.
[19]	李轲，余健霞，张杰华，等. 响应面法优化山药红薯粉条加工工艺及品质研究［J］. 粮食加工，2024，49（3）：31-37.
	LI Ke， YU Jianxia， ZHANG Jiehua，et al. Title study on optimization of processing technology and quality of yam sweet potato noodles by response surface methodology［J］. Grain Processing，2024，49（3）：31-37.
[20]	徐浩，张凡，于鑫，等. 铁铜微电解-Fenton联合工艺去除磺胺甲唑和卡马西平［J］. 工业水处理，2025，35（3）：55-64.
	XU Hao， ZHANG Fan， YU Xin，et al. Removal of sulfamethoxazole and carbamazepine by Fe-Cu microelectrolysis combined with Fenton process［J］. Industrial Water Treatment，2025，35（3）：55-64.
[21]	袁可，李瑞鹏，单文澜. 响应面法优化焦化废水生化尾水混凝药剂投加量研究［J］. 工业水处理，2024，44（1）：157-161.
	YUAN Ke， LI Ruipeng， SHAN Wenlan. Optimization of coagulant dosage for bio-treated coking wastewater by response surface method［J］. Industrial Water Treatment，2024，44（1）：157-161.
[22]	杜津昊，季彬，梁燕，等. 响应面法优化荞麦食醋酒精发酵工艺［J］. 中国酿造，2024，43（5）：162-167.
	DU Jinhao， JI Bin， LIANG Yan，et al. Optimization of alcoholic fermentation technology for buckwheat vinegar by response surface methodology［J］. China Brewing，2024，43（5）：162-167.
[23]	张瑞刚，吴娟. 响应面法优化磁性酵母微球对废水中Cr的吸附［J］. 广州化工，2023，51（13）：173-177.
	ZHANG Ruigang， WU Juan. Optimization of adsorption of Cr in wastewater by magnetic yeast microspheres using response surface methodology［J］. Guangzhou Chemical Industry，2023，51（13）：173-177.
