不同OLR下ABR-AO工艺处理畜禽养殖废水效能及污泥特性

doi:10.19965/j.cnki.iwt.2024-0784

摘要/Abstract

摘要：

传统的活性污泥法在处理畜禽养殖废水时脱氮除磷效果较差，对此，构建厌氧折流板反应器（ABR）-厌氧/好氧（AO）耦合工艺对其进行处理，并通过改变水力停留时间（HRT）控制有机负荷率（OLR），研究不同OLR下反应体系对有机物及氮、磷的处理效能以及污泥特性。结果表明，OLR从0.66 kg/（m³·d）提高至2.40 kg/（m³·d），运行稳定后体系对COD、NH₃-N和TP的去除率分别为80.39%、82.12%和86.57%；ABR除碳贡献率为80.64%，且其第一、第二隔室承担了COD的主要去除工作。污泥表征结果表明，随着OLR的提高和运行时间的推移，ABR内污泥颗粒化程度不断提升，粒径呈增大趋势；各隔室微生物形态产生分化，前端隔室以丝状菌、杆菌和球菌为主，微生物量丰富，后端以多球菌为主，生物量少且单一；混合液悬浮固体质量浓度（MLSS）最终提升至44.072 g/L，污泥体积指数（SVI）则下降至7.95 mL/g；胞外聚合物（EPS）中蛋白质、多糖的含量及二者比值逐渐增加，污泥表面疏水性增强，与污泥颗粒化趋势一致。

关键词: 厌氧折流板反应器, 畜禽养殖废水, 有机负荷率, 污泥特性

Abstract:

Traditional activated sludge processes have poor nitrogen and phosphorus removal efficiency when treating livestock wastewater. An anaerobic baffled reactor(ABR)-anaerobic/oxic(AO) coupled system was constructed to address this limitation. Organic loading rate(OLR) was controlled by adjusting the hydraulic retention time(HRT) to investigate the treatment performance for organic matter, nitrogen, and phosphorus, as well as sludge characteristics under different OLR. Results indicated that as OLR increased from 0.66 kg/(m³·d) to 2.40 kg/(m³·d), the stabilized system achieved removal rates of 80.39% for COD, 82.12% for NH₃-N, and 86.57% for TP. The ABR unit contributed 80.64% of the total carbon removal, with the first and second compartments primarily responsible for COD removal. Sludge characterization results showed that, with the increase of OLR and operational time, sludge granulation in the ABR continuously improved with an increasing trend in particle size. Microbial morphology became differentiated across compartments, front compartments hosted abundant microorganisms dominated by filamentous bacteria, bacilli, and cocci, while rear compartments contained sparse biomass primarily consisting of cocci. Mixed liquor suspended solids(MLSS) increased to 44.072 g/L, and the sludge volume index(SVI) decreased to 7.95 mL/g. The content of proteins and polysaccharides in extracellular polymeric substances(EPS) gradually increased, along with an increasing protein/polysaccharide ratio. Sludge surface hydrophobicity also enhanced, which was consistent with the sludge granulation trend.

Key words: anaerobic baffled reactor, livestock wastewater, organic load rate, sludge characteristics

中图分类号:

X703

韩雨原, 马迁, 张学浩, 刘顺通, 刘晋甜, 李大彬, 戴捷. 不同OLR下ABR-AO工艺处理畜禽养殖废水效能及污泥特性[J]. 工业水处理, 2025, 45(10): 78-85.

Yuyuan HAN, Qian MA, Xuehao ZHANG, Shuntong LIU, Jintian LIU, Dabin LI, Jie DAI. Study on the efficiency and characteristics of sludge in livestock wastewater treatment by ABR-AO process under different OLR[J]. Industrial Water Treatment, 2025, 45(10): 78-85.

https://www.iwt.cn/CN/Y2025/V45/I10/78

图/表 10

表1 实验水质参数

Table 1 Experimental water quality parameters

指标	pH	COD/（mg·L^-1）	NH₃-N/（mg·L^-1）	TP/（mg·L^-1）	TN/（mg·L^-1）	全盐/（mg·L^-1）
数值	7.2~7.8	970~1 030	135~160	10.3~13.5	185~235	870~1 290

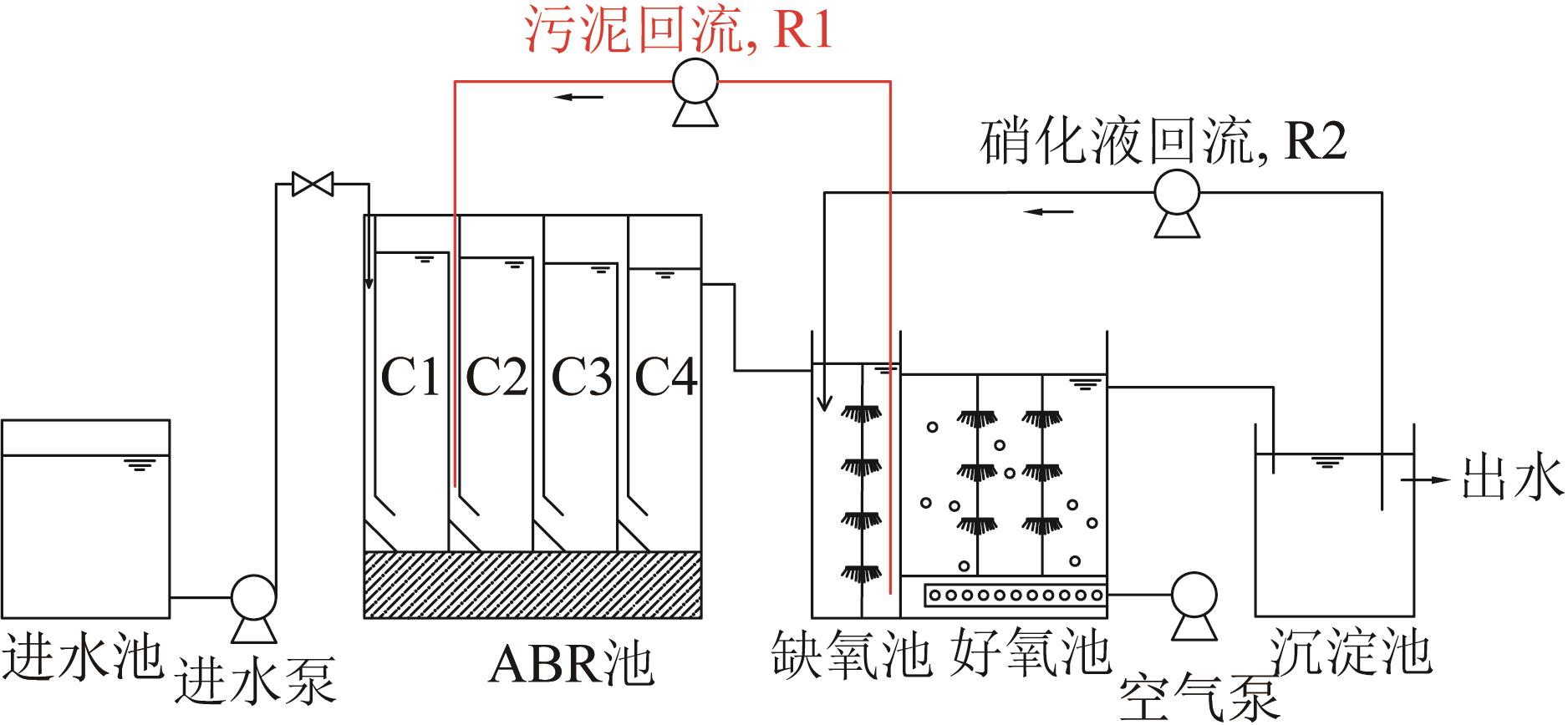

图1 ABR-AO工艺流程

Fig.1 Process flow of ABR-AO

表2 ABR-AO工艺各阶段运行工况

Table 2 Operational conditions of ABR-AO process at different stages

阶段	运行天数/d	OLR/（kg·m^-3·d^-1）	COD/（mg·L^-1）	HRT/h	水量（Q）/（L·d^-1）	表面水力负荷（q）/（L·m^-2·h^-1）
Ⅰ	16	0.66	1 000	36	18.6	0.08
Ⅱ	16	1.0	1 000	24	28	0.12
Ⅲ	12	1.5	1 000	16	42	0.18
Ⅳ	9	2.4	1 000	10	67.2	0.28

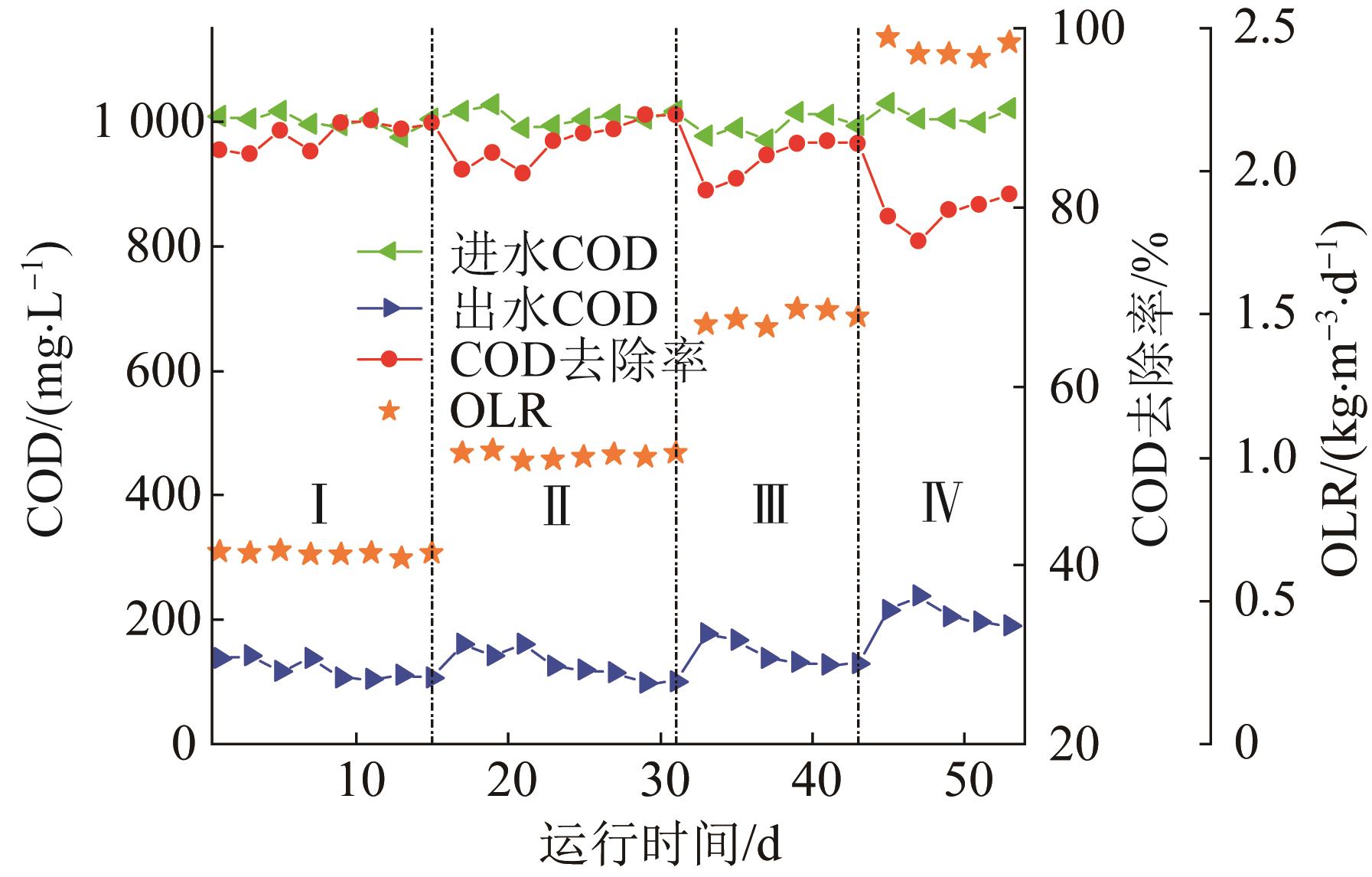

图2 不同OLR条件下ABR-AO工艺对有机物的去除效果

Fig.2 Effect of organic matter removal by ABR-AO process under different OLR conditions

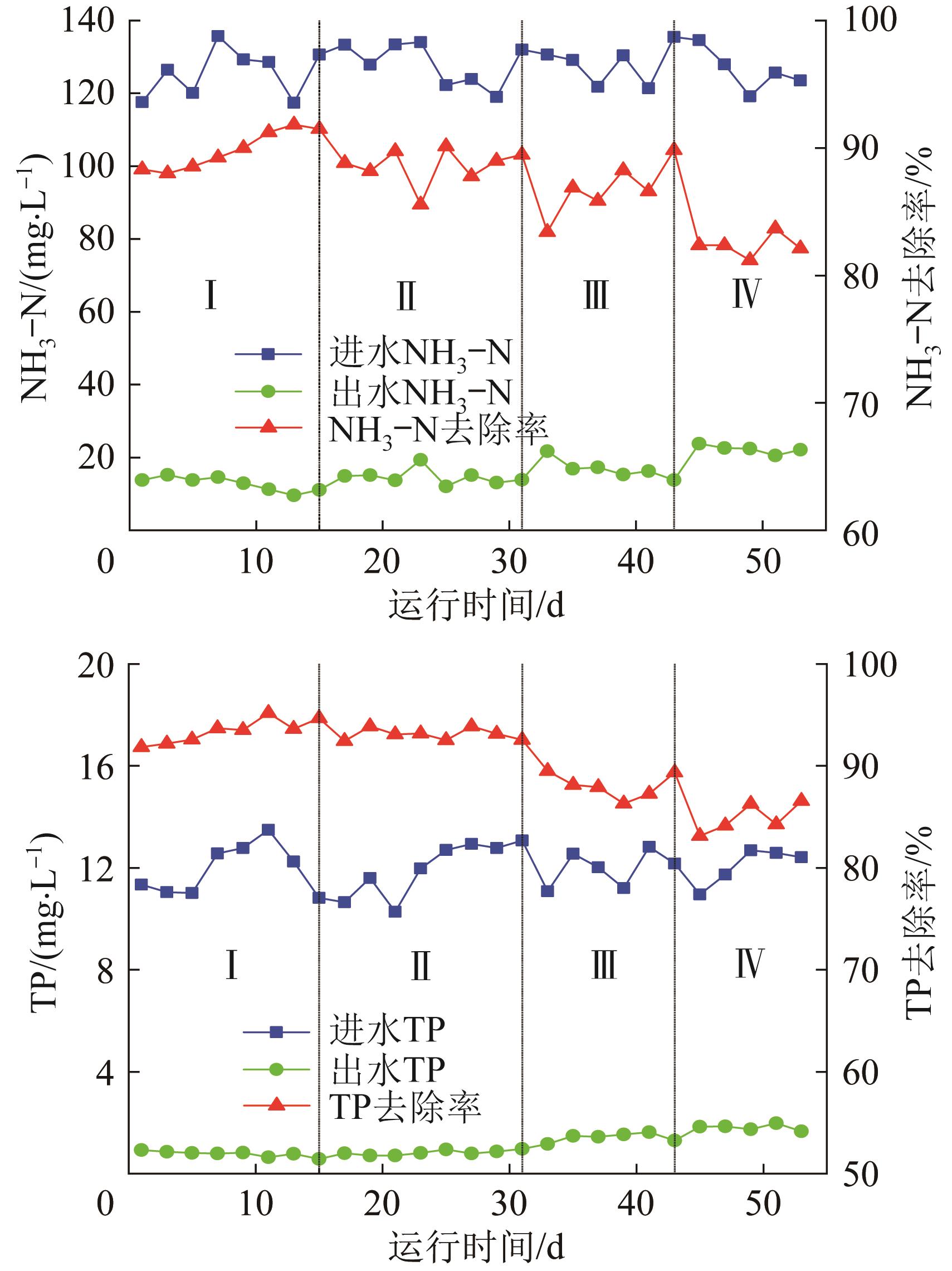

图3 不同OLR条件下ABR-AO工艺脱氮除磷性能

Fig.3 Nitrogen and phosphorus removal effect of ABR-AO process under different OLR conditions

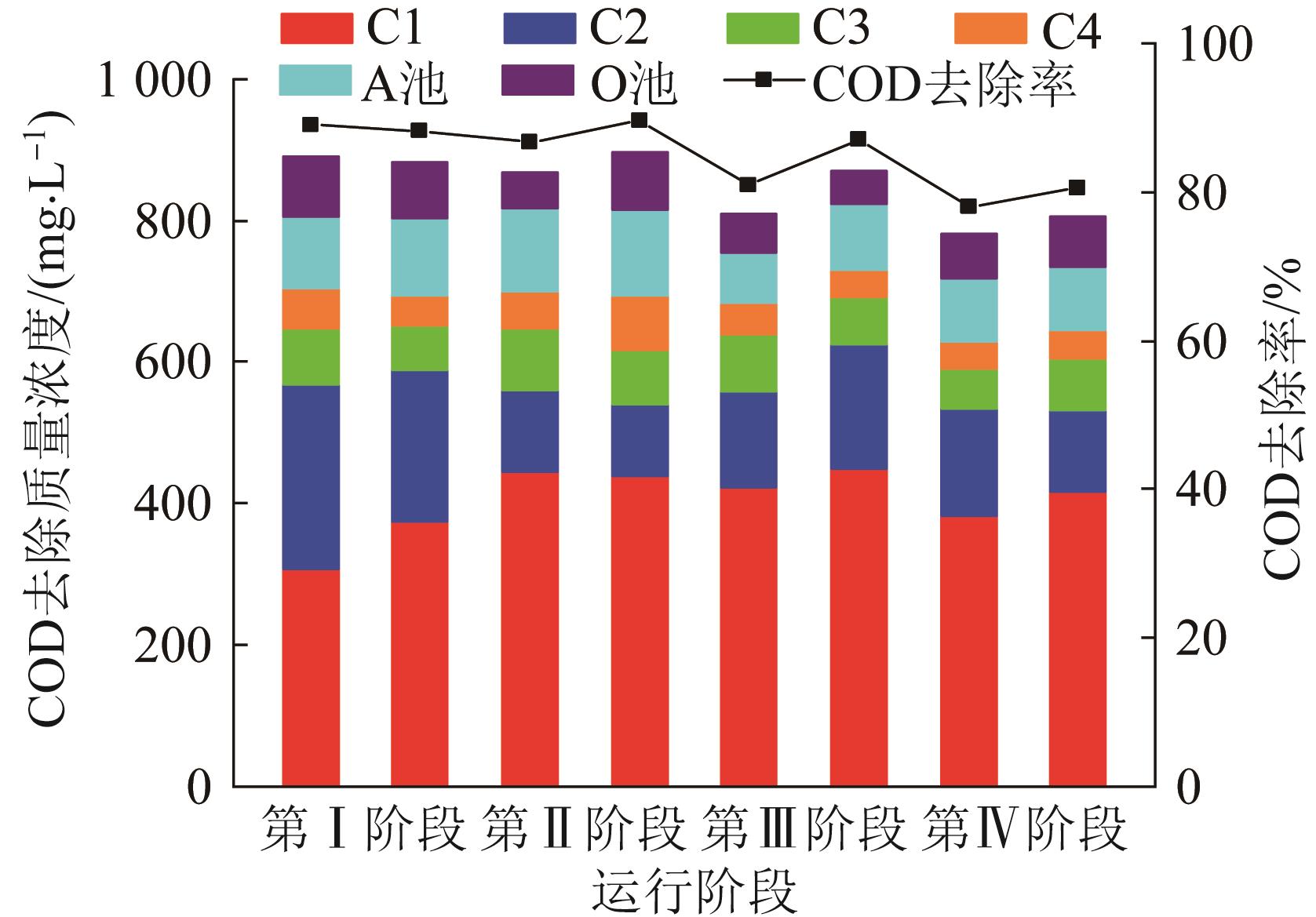

图4 ABR各隔室及A池、O池对COD的去除贡献

Fig.4 The contribution of each compartment of ABR and A and O tanks to COD removal

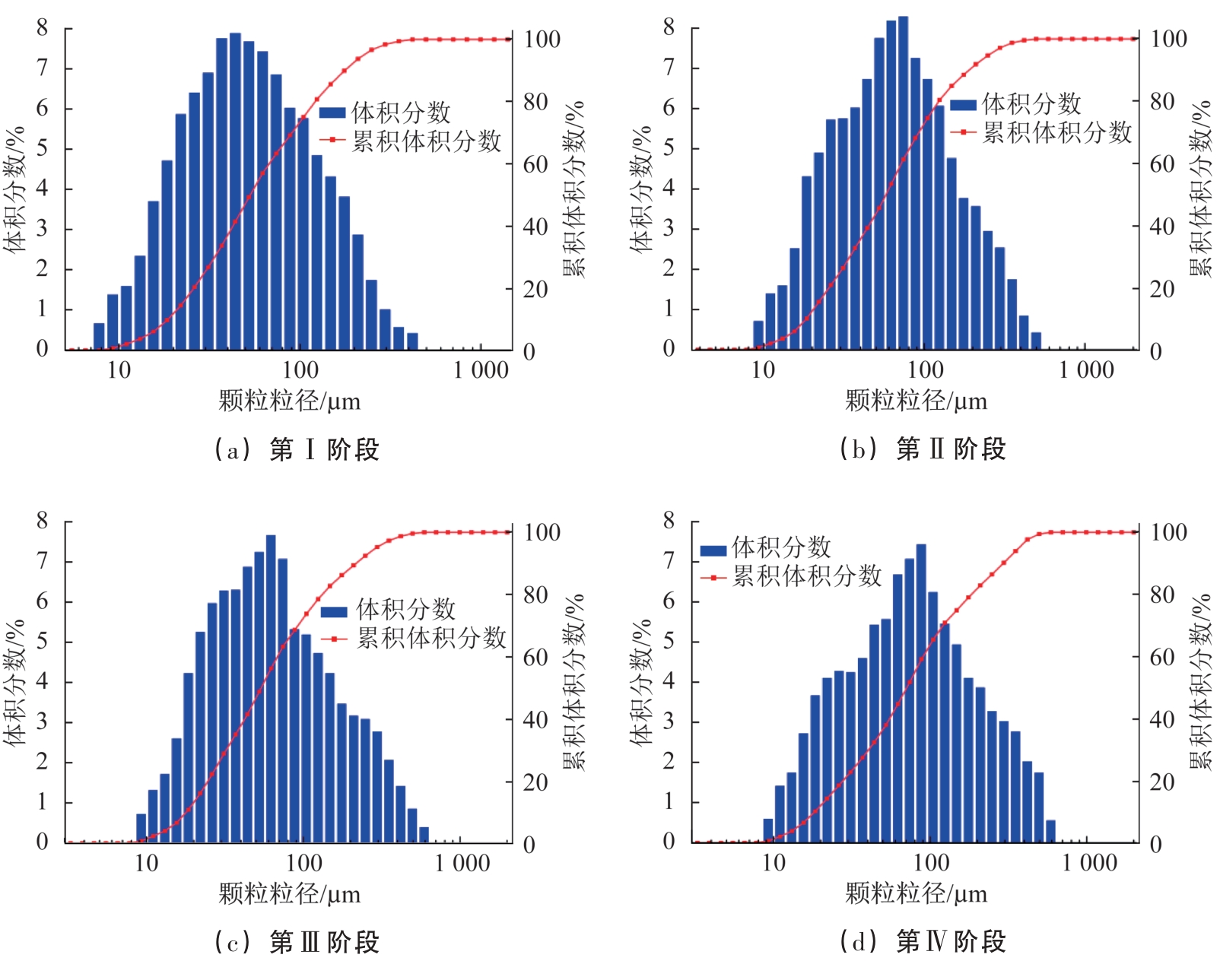

图5 各阶段污泥粒径分布

Fig.5 Sludge particle size distribution at each stage

图6 第Ⅳ阶段末期ABR反应器各隔室微生物形态（a）~（d）为C1隔室，（e）和（f）为C2隔室，（g）为C3隔室，（h）为C4隔室。

Fig.6 Microbial morphology in each chamber of ABR reactor at the end of stage Ⅳ

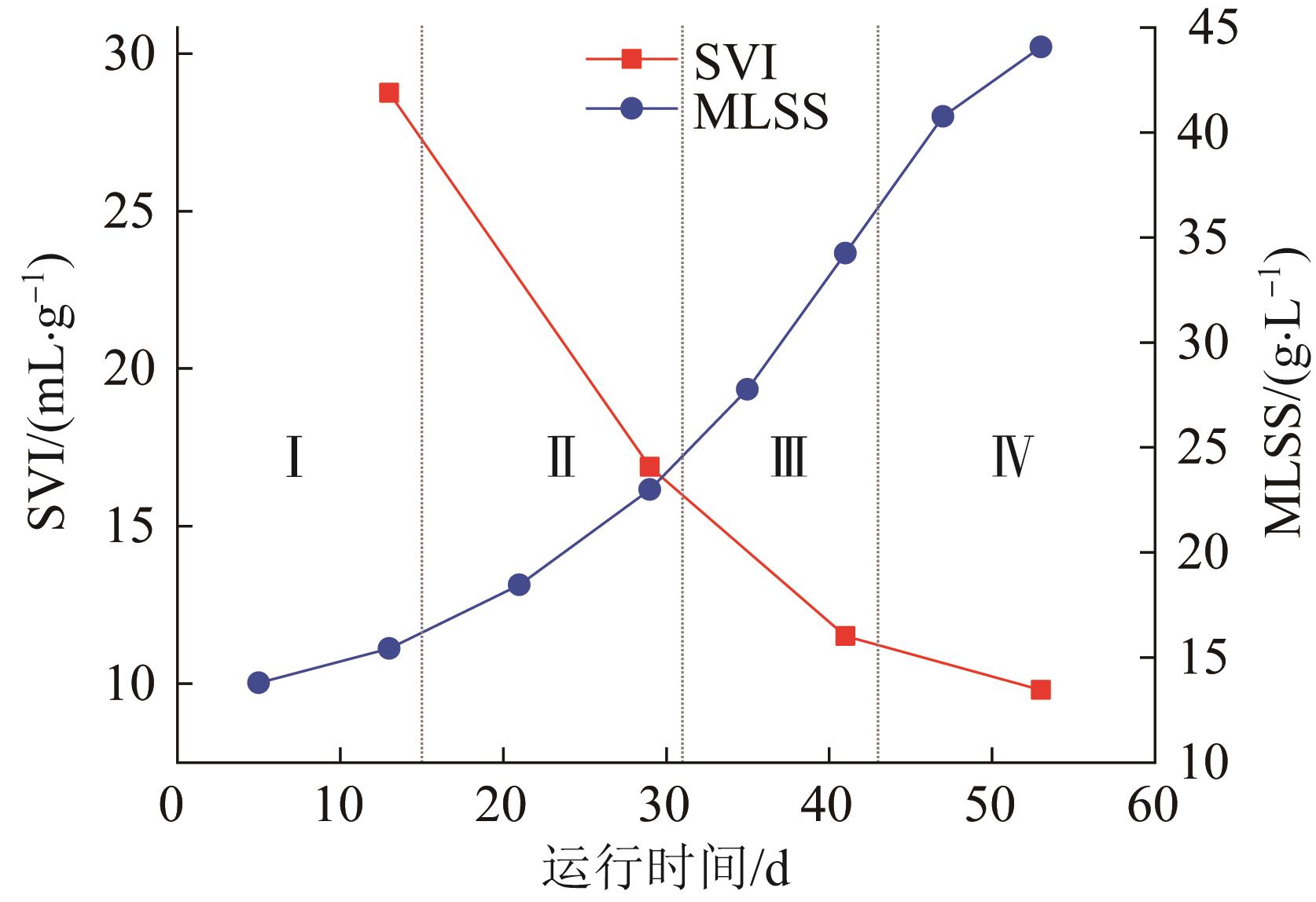

图7 MLSS及SVI的变化

Fig.7 Changes of MLSS and SVI

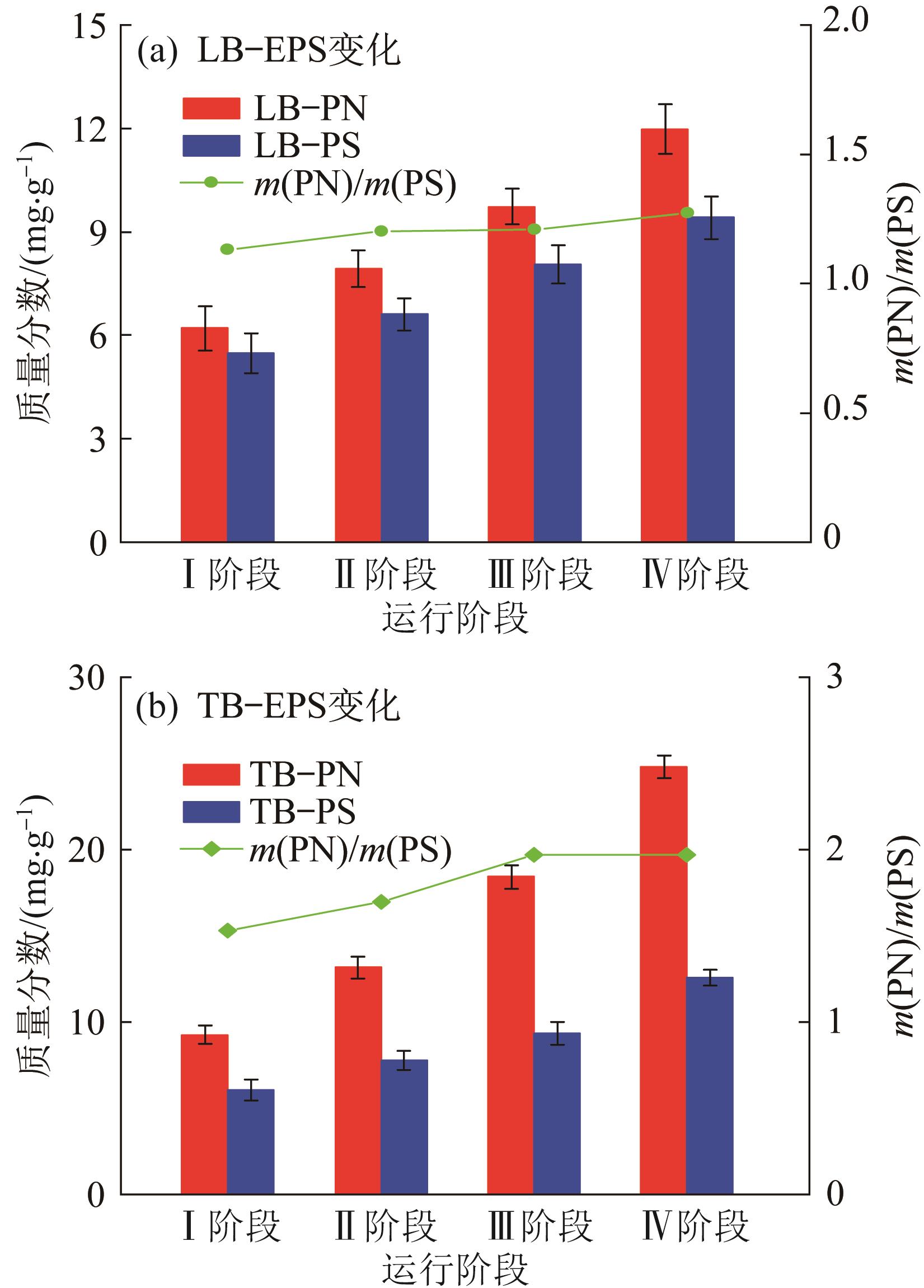

图8 不同阶段污泥的LB-EPS和TB-EPS变化

Fig.8 Changes of LB-EPS and TB-EPS in sludge at different stages

参考文献 26

[1]	HU Yuanan， CHENG Hefa， TAO Shu. Environmental and human health challenges of industrial livestock and poultry farming in China and their mitigation［J］. Environment International，2017，107：111-130. doi:10.1016/j.envint.2017.07.003
[2]	袁旭冬，杨宇航，王晓媛，等. 磁BAF工艺深度处理养猪废水生化尾水［J］. 工业水处理，2024，44（10）：52-59．
	YUAN Xudong， YANG Yuhang， WANG Xiaoyuan，et al. Advanced treatment of biochemical tail water of pig wastewater by magnetic BAF process［J］. Industrial Water Treatment，2024，44（10）：52-59．
[3]	RIVERA E， MLADENOV N， VASQUEZ L A，et al. Low maintenance anammox enrichment and nitrogen removal with an anaerobic baffled reactor［J］. Bioresource Technology，2022，364：128047. doi:10.1016/j.biortech.2022.128047
[4]	BOGALE F M， TEFFERA B， ARAGAW T A. Recent developments in integrated anaerobic/aerobic（A/O） process for textile industry wastewater treatment：A review［J］. Journal of Hazardous Materials Advances，2024，15：100438. doi:10.1016/j.hazadv.2024.100438
[5]	李清，胡启春，祝其丽，等. 高含氮养殖污水厌氧-好氧组合处理实验研究［J］. 环境科学与技术，2011，34（12）：189-193.
	LI Qing， HU Qichun， ZHU Qili，et al. Experimental study on treatment of poultry manure with high nitrogen content by anaerobic-aerobic co-treatment［J］. Environmental Science & Technology，2011，34（12）：189-193.
[6]	BUSTILLO-LECOMPTE C F， MEHRVAR M， QUIÑONES-BOLAÑOS E. Combined anaerobic-aerobic and UV/H₂O₂ processes for the treatment of synthetic slaughterhouse wastewater［J］. Journal of Environmental Science and Health（Part A），2013，48（9）：1122-1135. doi:10.1080/10934529.2013.774662
[7]	SOH Y N A， KUNACHEVA C， WEBSTER R D，et al. Composition and biotransformational changes in soluble microbial products（SMPs） along an anaerobic baffled reactor（ABR）［J］. Chemosphere，2020，254：126775. doi:10.1016/j.chemosphere.2020.126775
[8]	ZHU Gefu， ZOU Ran， JHA A K，et al. Recent developments and future perspectives of anaerobic baffled bioreactor for wastewater treatment and energy recovery［J］. Critical Reviews in Environmental Science and Technology，2015，45（12）：1243-1276. doi:10.1080/10643389.2014.924182
[9]	郭有才，雷旭阳，丁淑杰. 有机负荷率对新型厌氧/好氧/缺氧工艺的影响机制探究［J］. 水处理技术，2024，50（9）：113-117.
	GUO Youcai， LEI Xuyang， DING Shujie. Investigating the impact mechanism of organic loading rate on a novel anaerobic/oxic/anoxic（AOA） process［J］. Technology of Water Treatment，2024，50（9）：113-117.
[10]	LONG Bei， YANG Changzhu， PU Wenhong，et al. Tolerance to organic loading rate by aerobic granular sludge in a cyclic aerobic granular reactor［J］. Bioresource Technology，2015，182：314-322. doi:10.1016/j.biortech.2015.02.029
[11]	班巧英，刘琦，张立国，等. ABR启动期运行效能及互营产甲烷菌群的分布特征［J］. 中国环境科学，2018，38（9）：3351-3357.
	BAN Qiaoying， LIU Qi， ZHANG Liguo，et al. The performance of ABR at startup and the distribution of syntrophic methanogens［J］. China Environmental Science，2018，38（9）：3351-3357.
[12]	LIANG Zhiwei， LI Wenhong， YANG Shangyuan，et al. Extraction and structural characteristics of extracellular polymeric substances（EPS），pellets in autotrophic nitrifying biofilm and activated sludge［J］. Chemosphere，2010，81（5）：626-632. doi:10.1016/j.chemosphere.2010.03.043
[13]	ADAV S S， LEE D J. Extraction of extracellular polymeric substances from aerobic granule with compact interior structure［J］. Journal of Hazardous Materials，2008，154（1/2/3）：1120-1126. doi:10.1016/j.jhazmat.2007.11.058
[14]	周佳磊，付玉洁，张婷，等. 容积负荷及回流比对ABR-CSTR脱氮除磷效果的影响［J］. 水处理技术，2017，43（1）：91-94.
	ZHOU Jialei， FU Yujie， ZHANG Ting，et al. Effect of volume loading and reflux ratio on the nitrogen and phosphorus removal efficiency of ABR-CSTR［J］. Technology of Water Treatment，2017，43（1）：91-94.
[15]	卢瑞朋，徐文江，李安峰，等. 强化反硝化除磷的新型多级缺氧-好氧工艺［J］. 中国环境科学，2022，42（4）：1706-1713. doi:10.3969/j.issn.1000-6923.2022.04.025
	LU Ruipeng， XU Wenjiang， LI Anfeng，et al. Enhanced denitrifying phosphorus removal in novel multistage anoxic-oxic process［J］. China Environmental Science，2022，42（4）：1706-1713. doi:10.3969/j.issn.1000-6923.2022.04.025
[16]	黄潇，陈昕龙，董文艺，等. 进水配比对三级AO工艺处理城市污水的影响［J］. 水处理技术，2022，48（12）：109-113.
	HUANG Xiao， CHEN Xinlong， DONG Wenyi，et al. Effect of influent flow distribution on the efficiency of three-stage anoxic aerobic（AO） process treating municipal wastewater treatment［J］. Technology of Water Treatment，2022，48（12）：109-113.
[17]	王磊，湛含辉，王晴晴，等. 好氧颗粒污泥快速培养影响参数及方法研究进展［J］. 环境工程，2020，38（5）：1-7.
	WANG Lei， ZHAN Hanhui， WANG Qingqing，et al. Research progress of influence parameters and methods for rapidly cultivating aerobic granular sludge［J］. Environmental Engineering，2020，38（5）：1-7.
[18]	刘梦林，李平，于可可，等. 有机负荷对ABR处理疫病动物尸骸废水的产酸及产甲烷特性影响［J］. 环境工程学报，2016，10（6）：3051-3056.
	LIU Menglin， LI Ping， YU Keke，et al. Effect of organic loading on characteristics of acidification and methanogenesis in anaerobic baffled reactor for treatment of animal carcass wastewater［J］. Chinese Journal of Environmental Engineering，2016，10（6）：3051-3056.
[19]	HOU Yizhi， GAN Chunjuan， CHEN Renyu，et al. Structural characteristics of aerobic granular sludge and factors that influence its stability：A mini review［J］. Water，2021，13（19）：2726. doi:10.3390/w13192726
[20]	徐萍，占晓建，李凤祥. 好氧颗粒污泥中的胞外聚合物及其应用的研究进展［J］. 工业水处理，2023，43（12）：36-45.
	XU Ping， ZHAN Xiaojian， LI Fengxiang. Research progress on extracellular polymeric substances in aerobic granular sludge and their applications［J］. Industrial Water Treatment，2023，43（12）：36-45.
[21]	杨建，李东伟，李斗，等. 厌氧折流板反应器的相分离现象实验研究［J］. 重庆建筑大学学报，2008，30（2）：121-123.
	YANG Jian， LI Dongwei， LI Dou，et al. Research on the phase separation of anaerobic in ABR［J］. Journal of Chongqing Jianzhu University，2008，30（2）：121-123.
[22]	王仪梅，黄秀琴，黄学斌. 甲烷八叠球菌（Methanosarcina sp.）若干特性的研究［J］. 华东师范大学学报（自然科学版），1987（4）：88-93.
	WANG Yimei， HUANG Xiuqin， HUANG Xuebin. Study on some characteristics of Methanosarcina sp.［J］. Journal of East China Normal University（Natural Science），1987（4）：88-93.
[23]	郭长捷，王伟刚，王亚宜. 厌氧颗粒污泥微生物群落结构与功能的研究进展［J］. 生物工程学报，2023，39（11）：4517-4533.
	GUO Changjie， WANG Weigang， WANG Yayi. Recent advances in the structure and function of microbial community in anaerobic granular sludge［J］. Chinese Journal of Biotechnology，2023，39（11）：4517-4533.
[24]	程继辉，吴鹏，程朝阳，等. 基于优质碳源提供的CAMBR复合工艺短程硝化-反硝化除磷研究［J］. 环境科学，2015，36（12）：4539-4545.
	CHENG Jihui， WU Peng， CHENG Chaoyang，et al. Shortcut nitrosation-denitrifying phosphorus removal based on high-quality carbon source in combined process of CAMBR［J］. Environmental Science，2015，36（12）：4539-4545.
[25]	XUE Yaoqi， GUO Jianbo， LIAN Jing，et al. Effects of a higher hydraulic shear force on denitrification granulation in upflow anoxic sludge blanket reactors［J］. Biochemical Engineering Journal，2016，105：136-143. doi:10.1016/j.bej.2015.09.010
[26]	LONG Bei， XUAN Xinpeng， YANG Changzhu，et al. Stability of aerobic granular sludge in a pilot scale sequencing batch reactor enhanced by granular particle size control［J］. Chemosphere，2019，225：460-469. doi:10.1016/j.chemosphere.2019.03.048
