沥青生产污水混凝处理过程中污染物的分离去除特性

doi:10.19965/j.cnki.iwt.2024-0715

摘要/Abstract

摘要：

对石油沥青生产污水的高效混凝预处理方案进行探究，考察不同混凝剂的处理效果和对污染物的分离去除特性。结果表明，相较于聚合氯化铝和聚合氯化铝铁，硫酸铝对石油沥青生产污水的混凝处理效果最佳，最优反应条件为混凝温度60 ℃、初始pH=7、混凝剂投加量200 mg/L。在投加硫酸铝之前和之后分别加入2 mg/L阳离子聚丙烯酰胺絮凝剂可有效强化混凝效果，最终通过电性中和及吸附架桥作用使得52.3%的COD、84.3%的悬浮物（SS）和93.4%的石油类被去除，污水浊度也从124.1 NTU降至1.4 NTU。基于三维荧光谱图（3D-EEM）、气相色谱-质谱联用（GC-MS）和高分辨质谱（FT-ICR MS）的表征分析表明，混凝剂主要去除沥青生产污水中的酚类、苯系物、环烷酸和磺酸盐类溶解性有机物，同时使污水EC₅₀由8.35%提高至13.30%，B/C从0.17升至0.34，显著削减其急性毒性并改善可生化性。该预处理工艺在现场中试实验中实现连续稳定运行，出水COD、石油类、SS分别稳定在789、15、53 mg/L，基本满足后续生化系统进水水质设计要求。

关键词: 沥青生产污水, 混凝剂, 溶解性有机物, 分离去除

Abstract:

This study investigated an efficient coagulation pretreatment scheme for petroleum asphalt production wastewater, with a focus on evaluating the treatment efficacy of different coagulants and their pollutant removal characteristics. Results demonstrated that compared with polyaluminum chloride and polyaluminum ferric chloride, aluminum sulfate showed the best coagulation effect. The optimal reaction conditions were identified as coagulation temperature of 60 ℃, initial pH=7, and coagulant dosage of 200 mg/L. Sequential addition of 2 mg/L cationic polyacrylamide flocculant before and after adding aluminum sulfate significantly enhanced treatment performance. Through charge neutralization and adsorption bridging mechanisms, 52.3% of COD, 84.3% of suspended solids(SS) and 93.4% of petroleum substances were removed, with turbidity reduced from 124.1 NTU to 1.4 NTU. Characterization via three-dimensional excitation-emission matrix fluorescence spectroscopy(3D-EEM), gas chromatography-mass spectrometry (GC-MS), and Fourier transform ion cyclotron resonance mass spectrometry(FT-ICR MS) revealed effective removal of dissolved organic matters such as phenolic compounds, benzene homogeneous, naphthenic acids, and sulfonate. The EC₅₀ of the wastewater increased from 8.35% to 13.30%, and the B/C increased from 0.17 to 0.34, indicating substantial reduction in acute toxicity and enhanced biodegradability. This pretreatment process achieved continuous and stable operation in the field pilot experiment, with the COD, petroleum and SS in effluent stable at 789 mg/L, 15 mg/L and 53 mg/L, respectively, meeting design requirements for subsequent biological treatment systems.

Key words: asphalt production wastewater, coagulation, dissolved organic matter, separation removal

中图分类号:

TE991

曹越, 朱帅, 姜峻韬, 李琢宇, 王庆宏, 陈春茂, 徐春明. 沥青生产污水混凝处理过程中污染物的分离去除特性[J]. 工业水处理, 2025, 45(6): 28-38.

Yue CAO, Shuai ZHU, Juntao JIANG, Zhuoyu LI, Qinghong WANG, Chunmao CHEN, Chunming XU. Separation and removal characteristics of pollutants in coagulation process of asphalt production wastewater[J]. Industrial Water Treatment, 2025, 45(6): 28-38.

https://www.iwt.cn/CN/Y2025/V45/I6/28

图/表 13

表1 实验用水水质

Table 1 The quality of experimental water

水质指标	数值范围	平均值
COD_Cr/（mg·L^-1）	764~1 444	1 069
油类/（mg·L^-1）	29~126	71
石油类/（mg·L^-1）	10~93	38
悬浮物（SS）/（mg·L^-1）	81.1~396.7	184.8
浊度/NTU	69.6~322.1	124.1
硫化物/（mg·L^-1）	3.5~20.0	12.3
TOC/（mg·L^-1）	212.5~282.9	244
B/C	0.12~0.30	0.18
EC₅₀/%	7.23~6.35	6.50

表2 水质测定仪器及方法

Table 2 Instruments and methods for water quality measurement

水质指标	仪器	方法
COD	COD速测仪（CTL-12，承德华通环保）	《水质化学需氧量的测定重铬酸盐法》（HJ 828—2017）
石油类	红外测油仪（OIL 480，北京华夏科创）	《水质石油类和动植物油类的测定红外分光光度法》（HJ 637—2012）
SS		《水质悬浮物的测定重量法》（GB 11901—1989）
浊度	分光光度仪（DR 1900，美国哈希）	《水质浊度的测定》（GB 13200—1991）
Zeta电位	粒径分析仪（Zetasizer Nano Z，英国马尔文）
TOC	总有机碳分析仪（TOC-L CPHCN 200，日本岛津）	《燃烧氧化-非分散红外吸收法》（HJ/T 104—2009）
硫化物	分光光度仪（DR 1900，美国哈希）	《水质硫化物的测定亚甲基蓝分光光度法》（HJ 1226—2021）
BOD₅	生化需氧量测试仪（BODTrak Ⅱ，美国哈希）	《水质五日生化需氧量（BOD₅）的测定》（HJ 505—2009）
EC₅₀	生物毒性分析仪（Microtox LX，英国现代水务）	发光细菌法^〔12〕

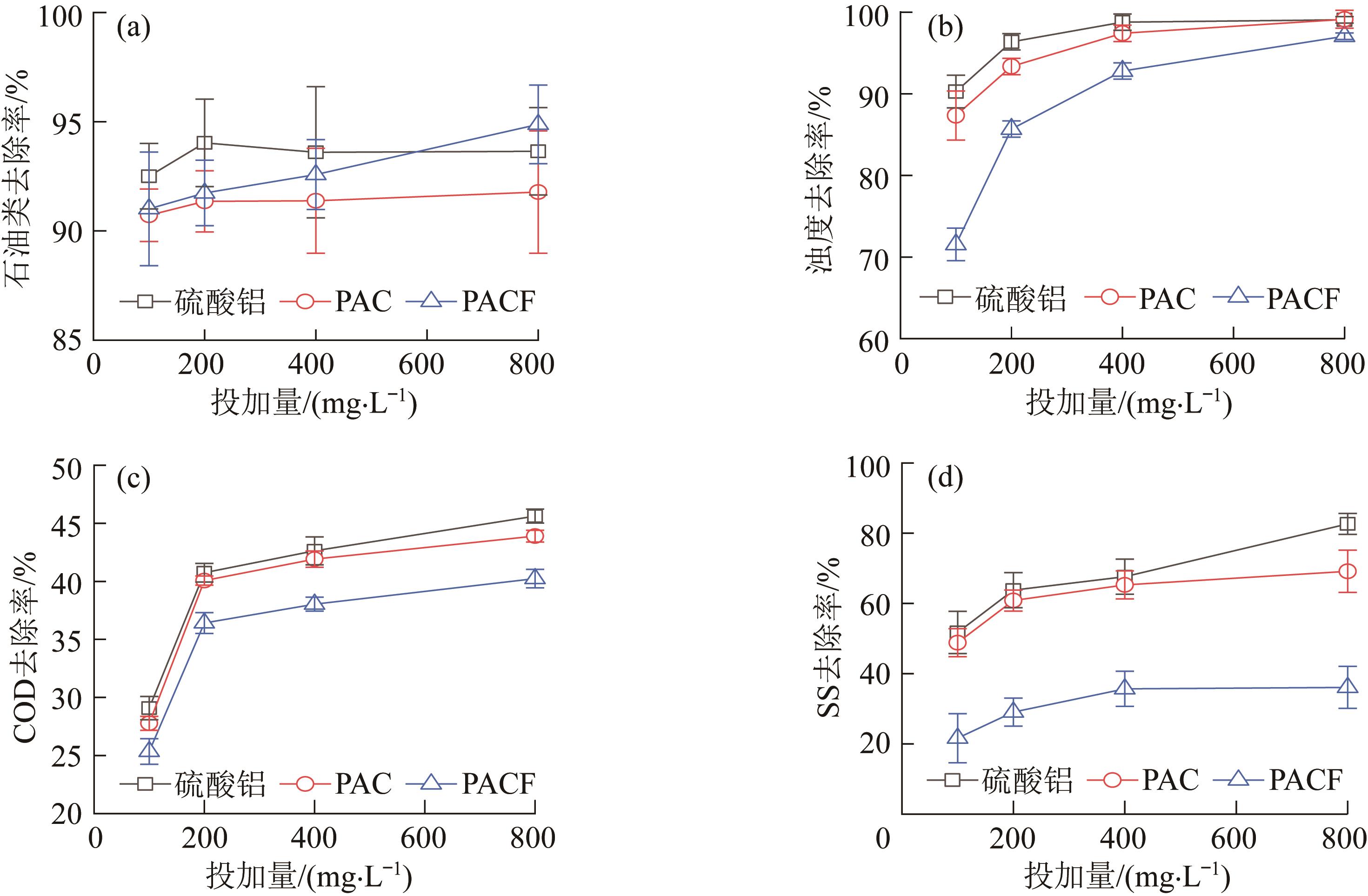

图1 混凝剂对石油类（a）、浊度（b）、COD（c）和SS（d）的去除效果

Fig.1 Removal effects of petroleum（a），turbidity（b），COD（c） and SS（d） by coagulants

图2 沥青污水原水中SS与混凝预处理后的絮体形貌（×64）

Fig.2 Morphology of SS in raw asphalt wastewater and coagulation flocs after coagulation pretreatment（×64）

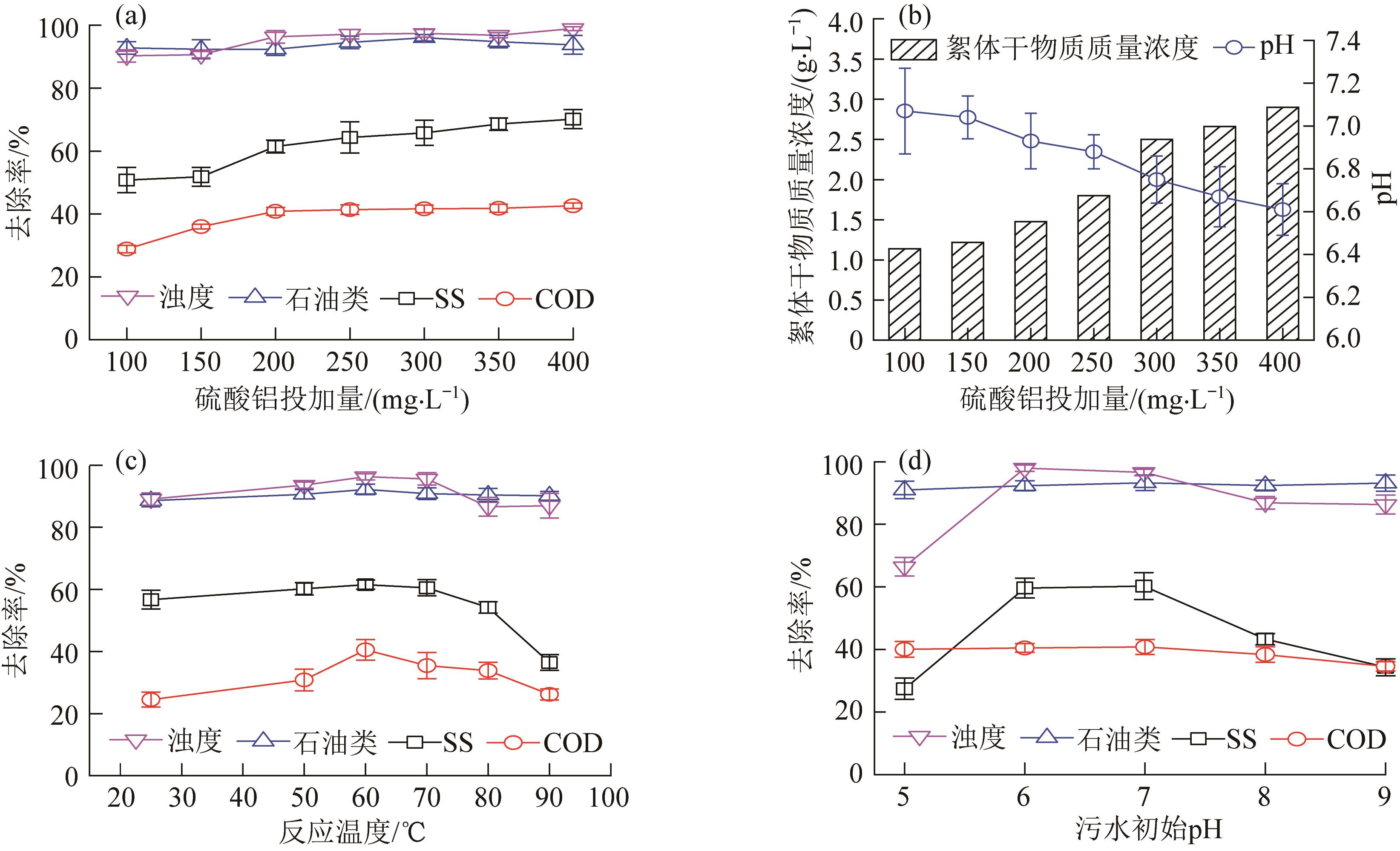

图3 混凝剂投加量（a、b），反应温度（c）和初始pH（d）对混凝处理效果的影响

Fig.3 The influence of coagulant dosage（a， b），reaction temperature（c），and initial pH（d） on the coagulation treatment effect

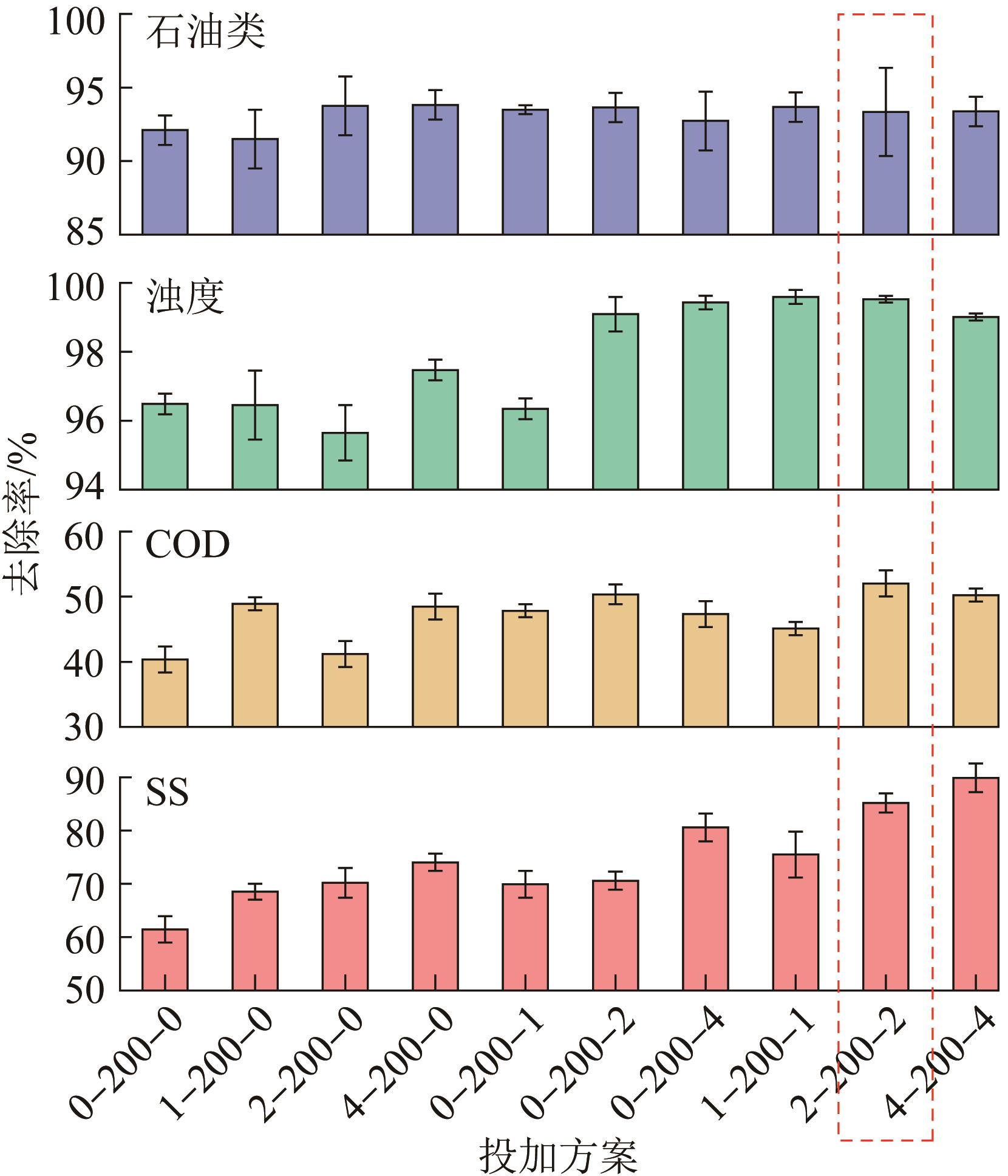

图4 不同药剂投加方案的COD、石油类、SS和浊度去除率

Fig.4 COD，petroleum，SS，and turbidity removal rates of different dosing schemes

表3 最佳投加方案处理前后污染物浓度及去除率

Table 3 The concentration and removal rate of pollutants before and after the optimal scheme

水质指标	预处理前	预处理后
COD/（mg·L^-1）	1 348	643
石油类/（mg·L^-1）	213	14
SS/（mg·L^-1）	141	22
浊度/NTU	287.3	1.4
硫化物/（mg·L^-1）	27	0.13

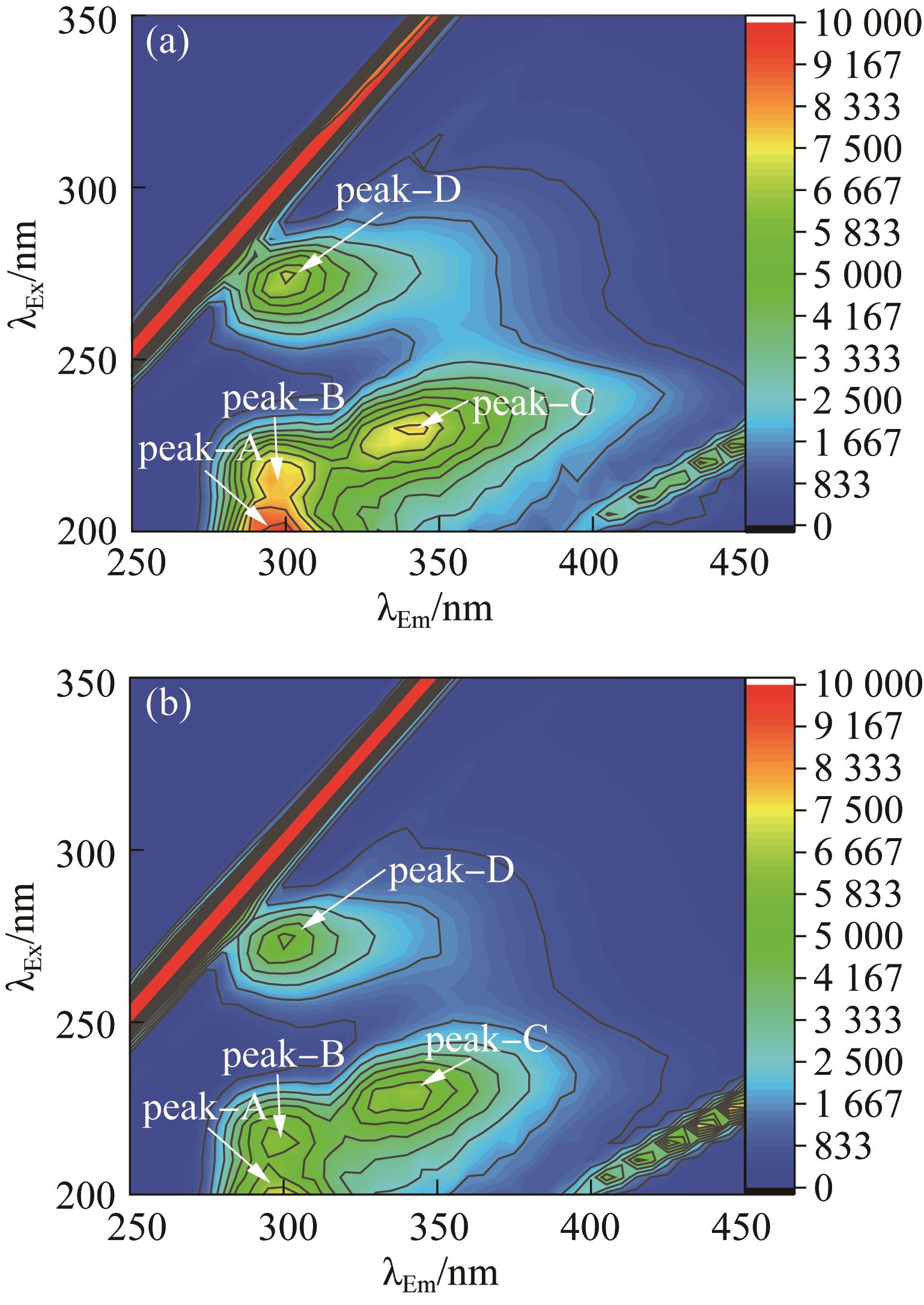

图5 混凝预处理前（a）后（b）沥青污水的3D-EEM谱图

Fig.5 3D-EEM spectra of asphalt wastewater before（a） and after（b） coagulation

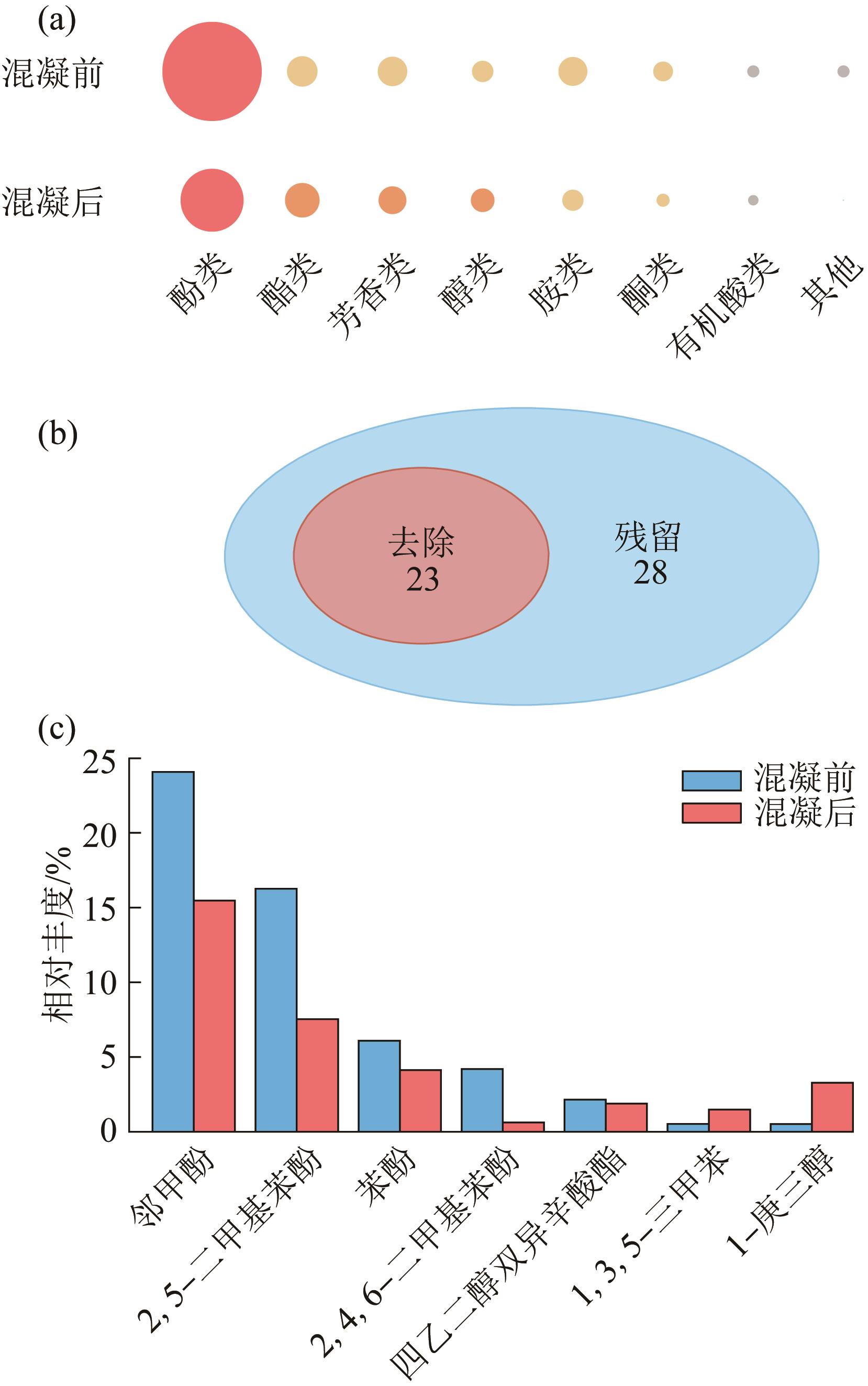

图6 混凝处理前后污染物相对丰度热图（a）、污染物数量韦恩图（b）以及主要污染物的相对丰度（c）

Fig.6 Relative abundance heatmap of pollutants（a），Venn diagram of the number of pollutants（b） and the relative abundance of major pollutants（c） before and after coagulation

表4 混凝处理前后强极性有机污染物分子类型及分子属性

Table 4 Molecular types and properties of strong polarity organic pollutants before and after coagulation

项目		混凝前（污染物数量3 807种）	混凝后（污染物数量3 324种）
污染物类型占比/%	CHO	33.1	33.2
	CHOS	31.7	28.1
	CHON	28.8	30.2
	CHONS	6.5	8.5
分子属性	DBE_wa	3.98	4.03
	O/C_wa	0.30	0.30
	H/C_wa	1.50	1.47
	MW_wa/u	258	245
	NOSC_wa	-0.847	-0.807

图7 混凝预处理前后N _x O _y 类、N₁O₅S₁类、O _x 类和O _x S₁类相对丰度热图（a），以及O₃类、O₄类和O₄S₁类污染物的DBE-碳数对应关系和去除率（b）

Fig.7 Relative abundance heatmap of pollutants of N _x O _y，N₁O₅S₁，O _x and O _x S₁（a），and relationship of C number and DBE before and after coagulation and the removal rate of pollutants of O₃，O₄ and O₄S₁（b）

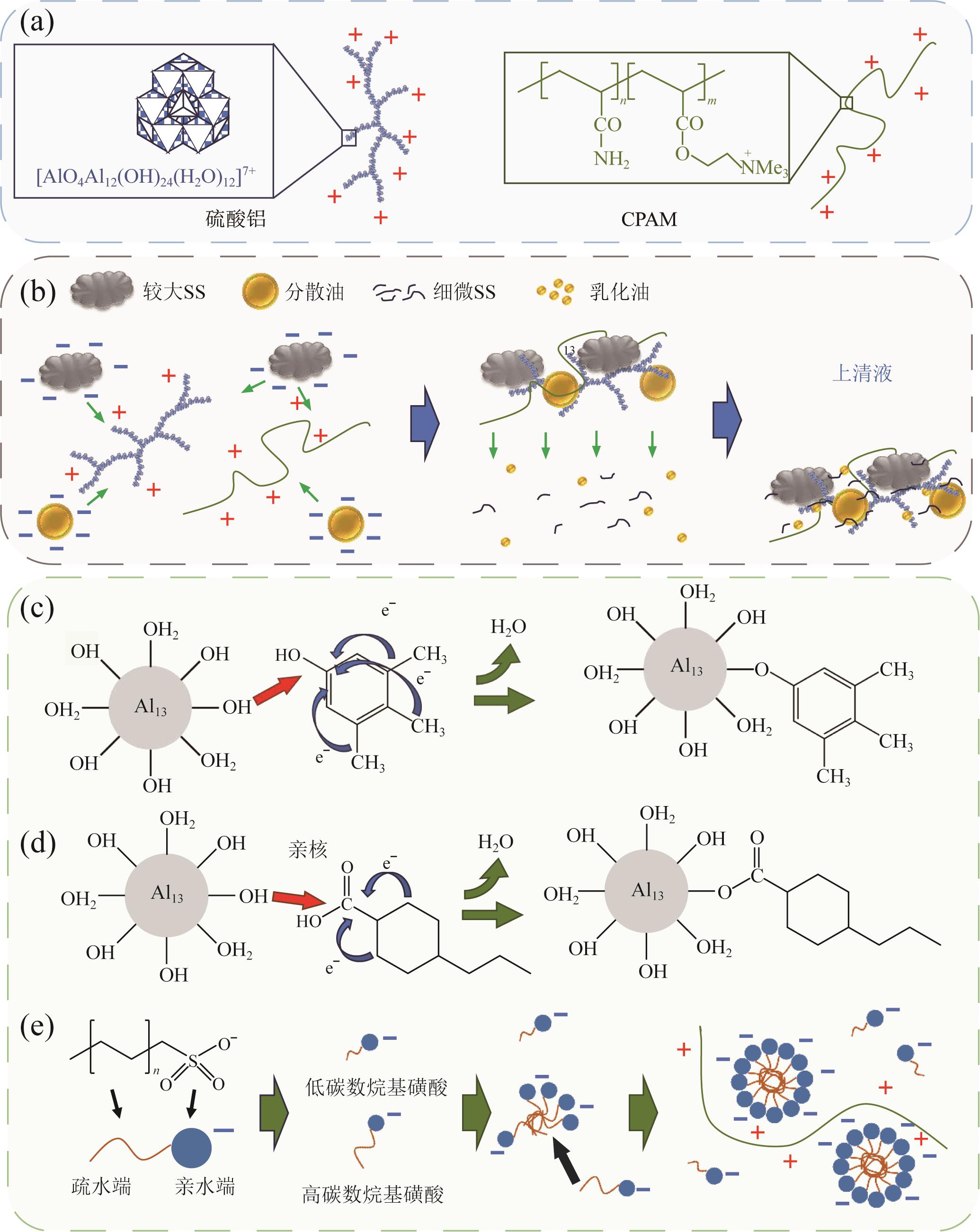

图8 混凝预处理对沥青污水污染物去除规律的机制推测

Fig.8 Mechanism speculation on the removal law of pollutants from asphalt wastewater by coagulation pretreatment

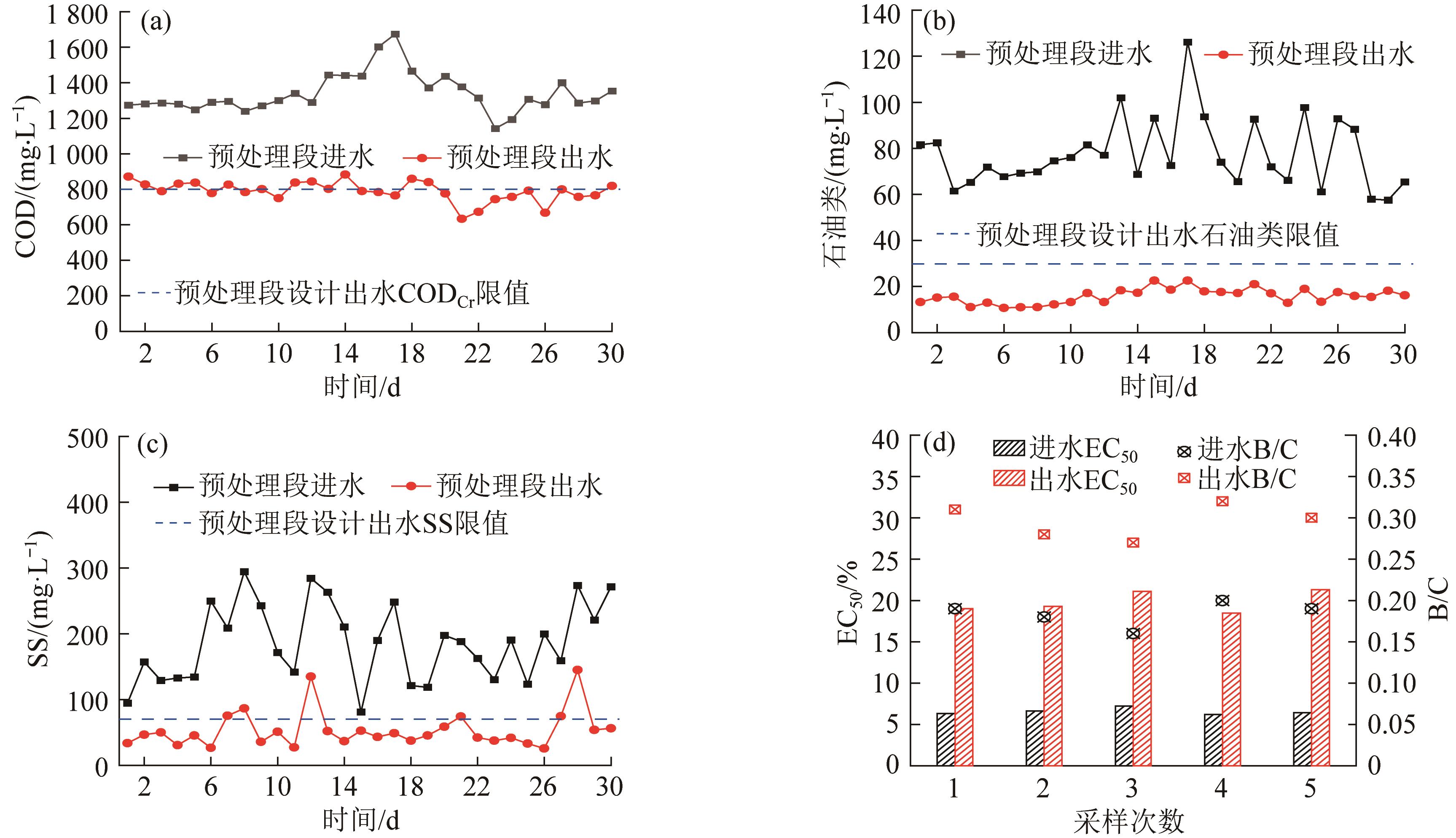

图9 中试实验中COD（a）、石油类（b）、SS（c）的处理效果和进出水可生化性变化（d）

Fig.9 Removal effects of COD（a），petroleum（b），SS（c） and biodegradability（d） of influent and effluent by pilot plant test

参考文献 26

1	佚名. 中国沥青行业发展现状［J］. 大氮肥，2023，46（2）：78.
	YI Ming. Current status and development trend of asphalt mixing equipment industry in China［J］. Large Scale Nitrogenous Fertilizer Industry，2023，46（2）：78.
2	杨伟东，赖燕飞. 用蒸馏法加工北坡原油生产高等级道路沥青［J］. 石油沥青，2000，14（3）：29-33.
	YANG Weidong， LAI Yanfei. Producing high-grade road asphalt by processing the northern-slope crude oil with distillation method［J］. Petroleum Asphalt，2000，14（3）：29-33.
3	GUO Hongliang， QIN Qing， HU Mingzhe，et al. Treatment of refinery wastewater：Current status and prospects［J］. Journal of Environmental Chemical Engineering，2024，12（2）：112508. doi:10.1016/j.jece.2024.112508
4	YE Huangfan， LIU Baodong， WANG Qinghong，et al. Comprehensive chemical analysis and characterization of heavy oil electric desalting wastewaters in petroleum refineries［J］. Science of the Total Environment，2020，724：138117. doi:10.1016/j.scitotenv.2020.138117
5	李亮，朱安民，李超，等. 炼化废水电渗析脱盐系统预处理工艺研究［J］. 广州化工，2015，43（8）：82-84.
	LI Liang， ZHU Anmin， LI Chao，et al. Research of pretreatment process in electrodialysis desalination system for refinery wastewater treatment［J］. Guangzhou Chemical Industry，2015，43（8）：82-84.
6	张国庆. 稠油废水处理技术改造研究：以盘锦北方沥青公司废水处理技术改造为例［D］. 西安：长安大学，2014.
	ZHANG Guoqing. Study on technical transformation of heavy oil wastewater treatment：Taking the technical transformation of wastewater treatment in Panjin North Asphalt Company as an example［D］. Xi’an：Changan University，2014.
7	杨雄强. 焦化废水处理工艺流程设计探索［J］. 工业水处理，2024，44（7）：197-202.
	YANG Xiongqiang. Exploration of process design for biochemical treatment of coking wastewater［J］. Industrial Water Treatment，2024，44（7）：197-202.
8	YE Huangfan， CHEN Lin， KOU Yue，et al. Influences of coagulation pretreatment on the characteristics of crude oil electric desalting wastewaters［J］. Chemosphere，2021，264：128531. doi:10.1016/j.chemosphere.2020.128531
9	高群，何伟，李地红，等. 分散剂对水镁石纤维分散性能的影响及机理分析［J］. 新型建筑材料，2021，48（7）：89-95.
	GAO Qun， HE Wei， LI Dihong，et al. Study on the dispersion performance and mechanism of different dispersants on brucite fiber［J］. New Building Materials，2021，48（7）：89-95.
10	MURPHY K R， HAMBLY A， SINGH S，et al. Organic matter fluorescence in municipal water recycling schemes：Toward a unified PARAFAC model［J］. Environmental Science & Technology，2011，45（7）：2909-2916. doi:10.1021/es103015e
11	FANG Zhi， LI Lijie， JIANG Bin，et al. Molecular composition and transformation of dissolved organic matter（DOM） in coal gasification wastewater［J］. Energy & Fuels，2019，33（4）：3003-3011. doi:10.1021/acs.energyfuels.8b04450
12	刘薇. 部分典型有机污染物及其主要降解产物的生态毒理效应研究［D］. 大连：大连理工大学，2008.
	LIU Wei. Eco-toxicological effects of some typical organic pollutants and their main degradation products［D］. Dalian：Dalian University of Technology，2008.
13	刘兴旺，何勇. 化水预处理系统PAC温度影响控制分析［J］. 节能与环保，2022（1）：92-94.
	LIU Xingwang， HE Yong. Analysis of temperature influence control of PAC in water treatment pretreatment system［J］. Energy Conservation & Environmental Protection，2022（1）：92-94.
14	李峰. 絮凝剂、助凝剂联合强化混凝改善水质的研究［D］. 天津：天津大学，2007.
	LI Feng. Study on improving water quality by strengthening coagulation with flocculant and coagulant aid［D］. Tianjin：Tianjin University，2007.
15	李胜楠，耿金菊，李珏纯，等. 制药废水二级出水中溶解性有机物混凝去除特性研究［J］. 环境科学学报，2019，39（10）：3364-3373.
	LI Shengnan， GENG Jinju， LI Juechun，et al. A study on the characteristics of dissolved organic matters and their removal in the secondary treatment effluent of pharmaceutical wastewater by coagulation［J］. Acta Scientiae Circumstantiae，2019，39（10）：3364-3373.
16	杨兴霞. PAM-PAFC降解印染废水性能研究［D］. 贵阳：贵州大学，2021. doi:10.1117/12.2628478
	YANG Xingxia. Study on degradation of printing and dyeing wastewater by PAM-PAFC［D］. Guiyang：Guizhou University，2021. doi:10.1117/12.2628478
17	YAMASHITA Y， TANOUE E. Chemical characterization of protein-like fluorophores in DOM in relation to aromatic amino acids［J］. Marine Chemistry，2003，82（3/4）：255-271. doi:10.1016/s0304-4203(03)00073-2
18	王碧，席宏波，周岳溪，等. 不同取代基对苯系物三维荧光光谱特征的影响［J］. 光谱学与光谱分析，2017，37（12）：3763.
	WANG Bi， XI Hongbo， ZHOU Yuexi，et al. Effects of different substituents on three dimensional fluorescence properties of BTEX［J］. Spectroscopy and Spectral Analysis，2017，37（12）：3763.
19	时菲. 基于三维荧光光谱的水体有机污染物开集识别方法研究［D］. 杭州：浙江大学，2021.
	SHI Fei. Study on open set identification method of organic pollutants in water based on three-dimensional fluorescence spectrum［D］. Hangzhou：Zhejiang University，2021.
20	CHENG Wangbin， DING Jie， LIU Xianshu，et al. Adsorption properties of phenol and aniline removal by poly aluminium chloride from the aqueous phase［J］. Advanced Materials Research，2014，955/956/957/958/959：610-617.
21	HE Yitian， JARVIS P， HUANG Xin，et al. Unraveling the characteristics of dissolved organic matter removed by aluminum species based on FT-ICR MS analysis［J］. Water Research，2024，255：121429. doi:10.1016/j.watres.2024.121429
22	宋奇，赵修太，王彦玲，等. 疏水链对双子表面活性剂性能的影响［J］. 石油与天然气化工，2011，40（3）：266-270.
	SONG Qi， ZHAO Xiutai， WANG Yanling，et al. Study on the effect of hydrophobic chain on gemini surfactants［J］. Chemical Engineering of Oil & Gas，2011，40（3）：266-270.
23	朱米家. 电絮凝强化处理聚合物驱油废水及机理研究［D］. 北京：北京科技大学，2018.
	ZHU Mijia. Study on enhanced treatment of polymer flooding wastewater by electrocoagulation and its mechanism［D］. Beijing：University of Science and Technology Beijing，2018.
24	李久义，栾兆坤，朱宝霞，等. 胶体态有机物对生物膜硝化过程的影响［J］. 环境科学，2003，24（5）：70-74.
	LI Jiuyi， LUAN Zhaokun， ZHU Baoxia，et al. Effects of colloidal organic substrate on nitrification in biofilms［J］. Environmental Science，2003，24（5）：70-74.
25	WANG Bing， SHUI Yiyu， HE Min，et al. Comparison of flocs characteristics using before and after composite coagulants under different coagulation mechanisms［J］. Biochemical Engineering Journal，2017，121：107-117. doi:10.1016/j.bej.2017.01.020
26	BESRA L， SENGUPTA D K， ROY S K，et al. Influence of surfactants on flocculation and dewatering of kaolin suspensions by cationic polyacrylamide（PAM-C） flocculant［J］. Separation and Purification Technology，2003，30（3）：251-264. doi:10.1016/s1383-5866(02)00164-8
